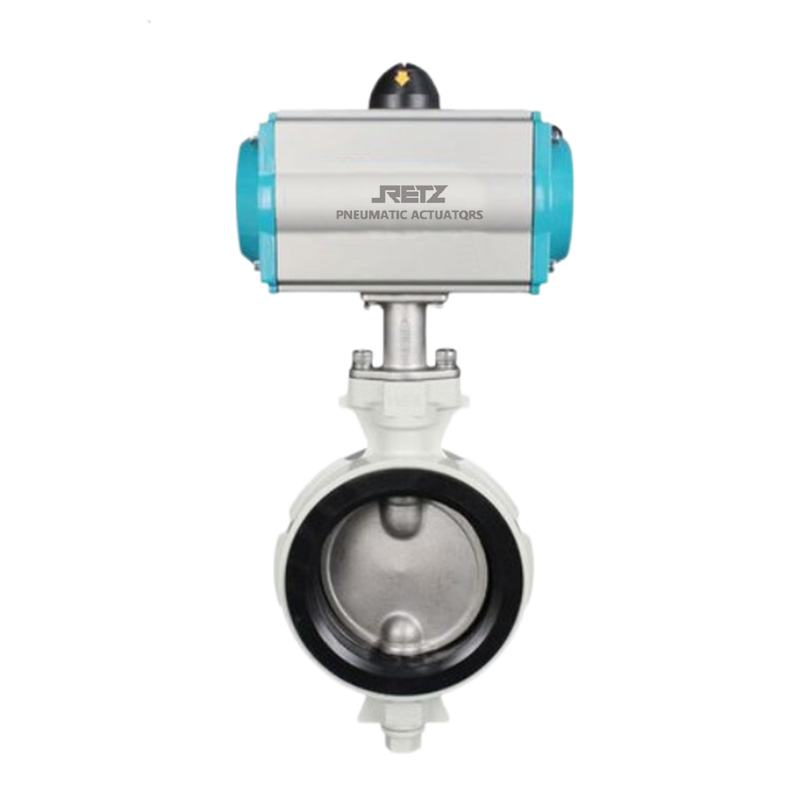

进口气动铝合金蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

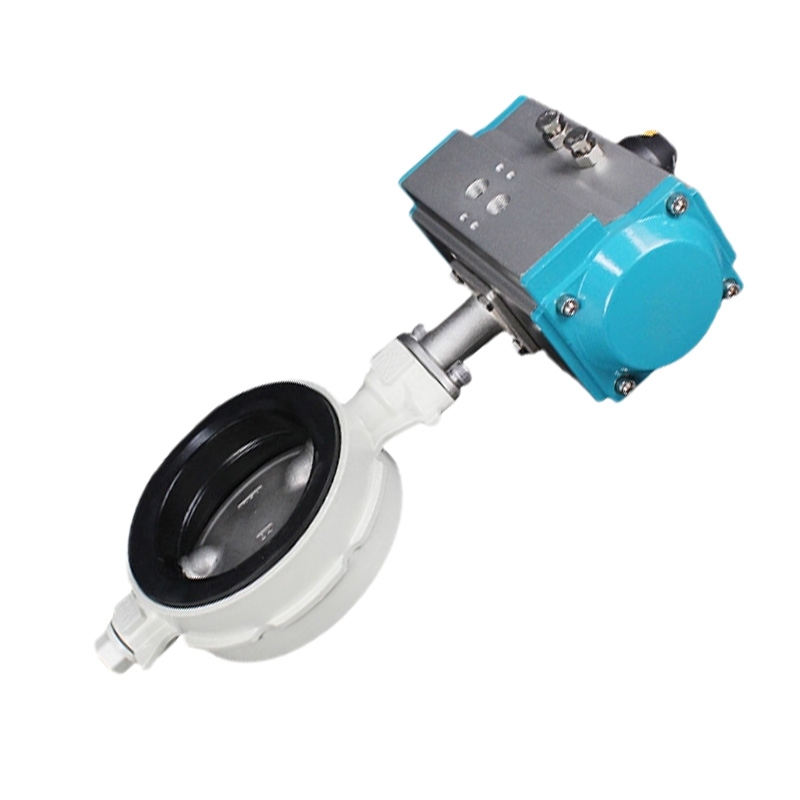

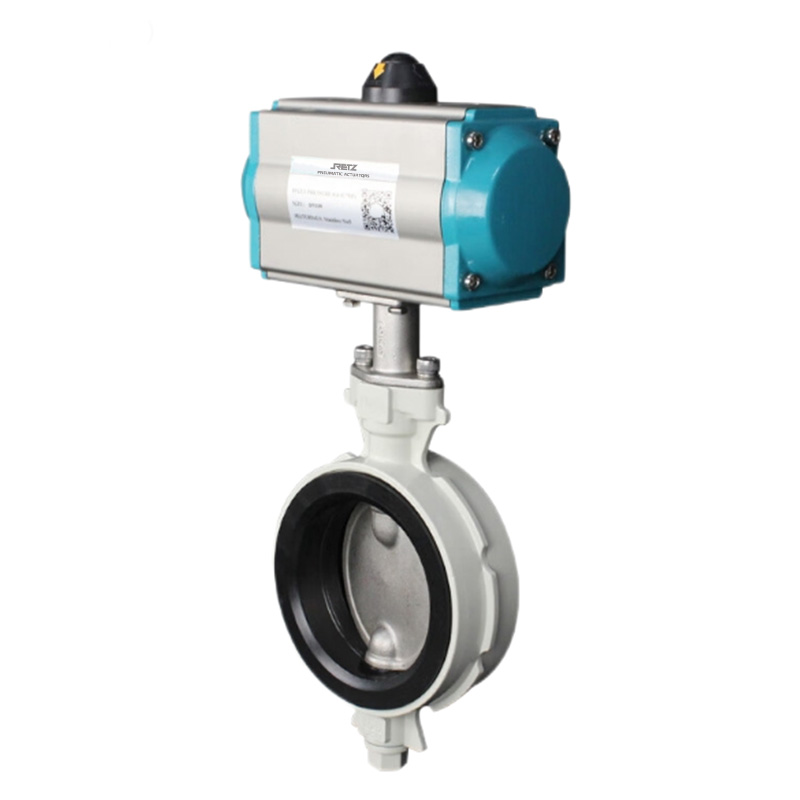

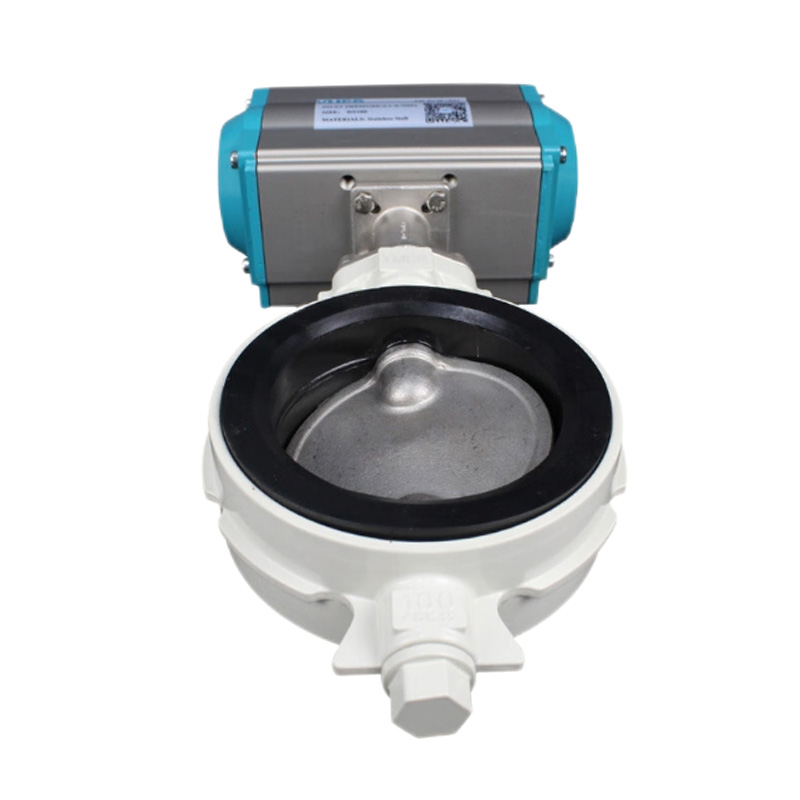

　　气动铝合金蝶阀超轻铝合金阀体扭矩小、使用安装方便、杜绝锈蚀。适用于空调、工业水处理设备有很强的防结露功能。优异持久的密封性能，防结露蝶阀有多层次渐进接触式阀座设计，使阀板在关闭过程中逐渐接触阀座在保证良好的密封性能的同时减少不必要的扭矩，从而延长阀座的使用寿命。

　　原理

　　气动铝合金蝶阀由于采用了高性能顶盘材料，能有效地防止阀体部分的温差，隔离了管道内介质的传递，达到了执行器和连接法兰表面无结露。高性能的材料有很多出色的优点：如低吸水性、抗腐蚀性、绝热隔冷性能等，是普通材质蝶阀的4倍。

　　用途

　　适用于暖通、中央空调上下水成套设备，广乏应用于：水、气、油、化工、冶炼、能源、造船、电力、石油、水处理、建筑等各行业。

　　结构特点Structural characteristics

　　1.结构简单，外形设计新颖独特。字体清晰，表面光滑，阀体喷塑处理。

　　2.扭距轻，重量轻，颜色多样，便于运输安装。(如配电气动执行器可选小一挡)。

　　3.顶法兰采用ISO5211及GB/T12223双工位安装免转接盘。

　　4.阀杆经过精密加工，保证同心度，带防飞槽，防止阀杆飞出。

　　5.蝶阀采用无销轴板连接转动和双向蝶阀安装提供可靠性便于安装。

　　6.阀座设计提供了阀体和阀杆完全和介质分离，承压18bar保压无泄漏。

　　7.现场维修提供方便，把损坏的阀座拿下。更换上新阀座即可使用。

　　8.阀体采用高压标准铝合金压铸，发货快，不受环保影响，防结露

　　9.扭矩减小实现了驱动装置的轻量化和小型化。

　　10.的阀杆密封环防止流体泄漏。

　　11.不同材质的阀座适应不同工况，具有良好的防腐和密封性能。

　　12.球形阀板运动轨迹使得阀门转动灵活自如。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　公称通径∶1" to 12"（inch）DN25～DN300

　　操作压力∶PN16

　　使用温度：-20℃～+110℃

　　连接形式：对夹

　　阀体：压铸铝

　　蝶板：304/304L/316/2205

　　阀杆：410/304/316/17-4PH

　　阀座：EPDM三元乙丙橡胶

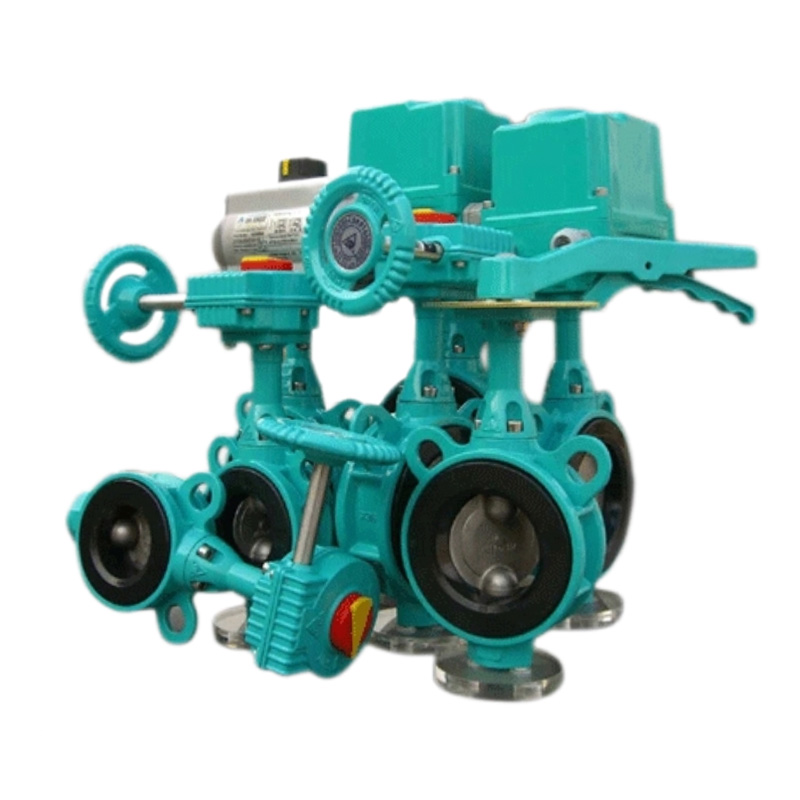

　　驱动方式∶手动/蜗轮转动/气动/电动
