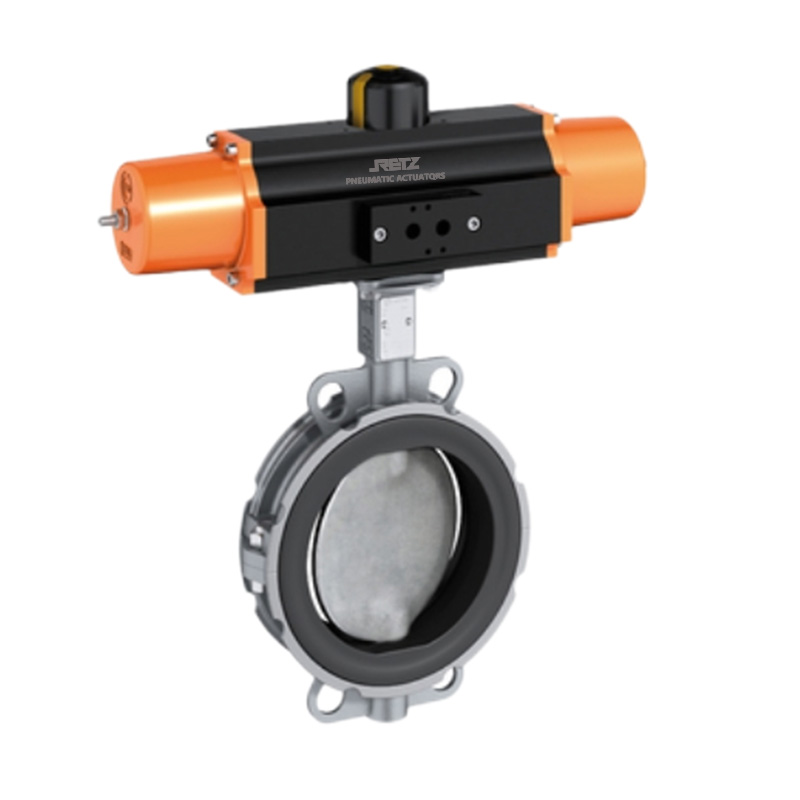

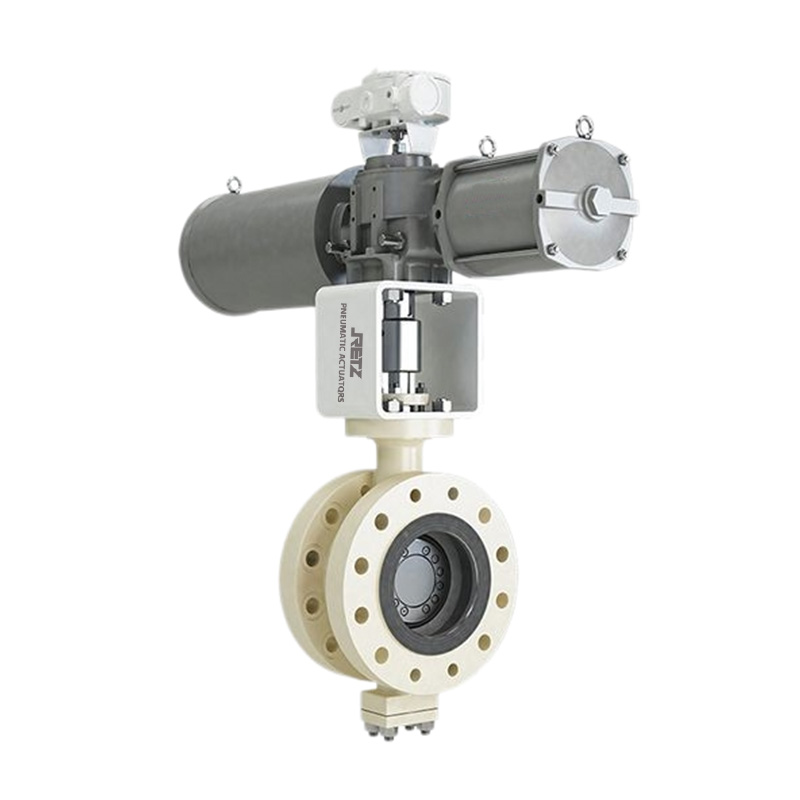

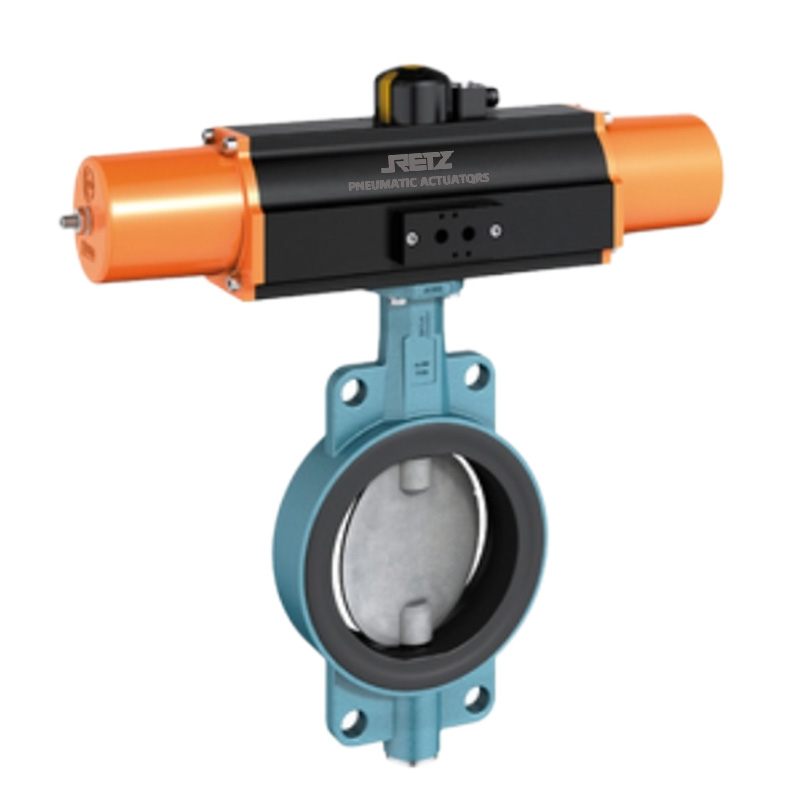

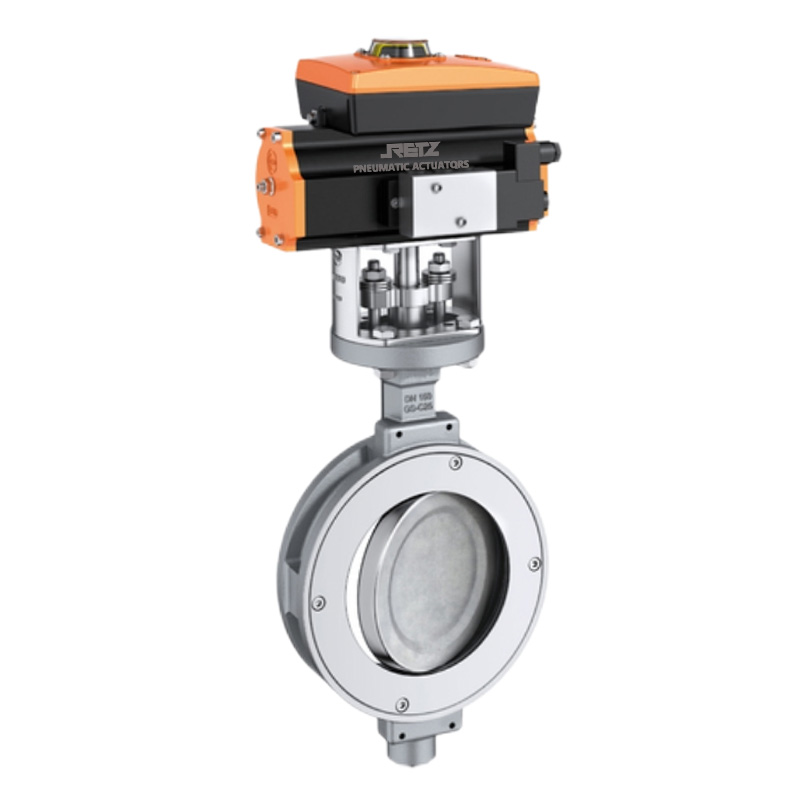

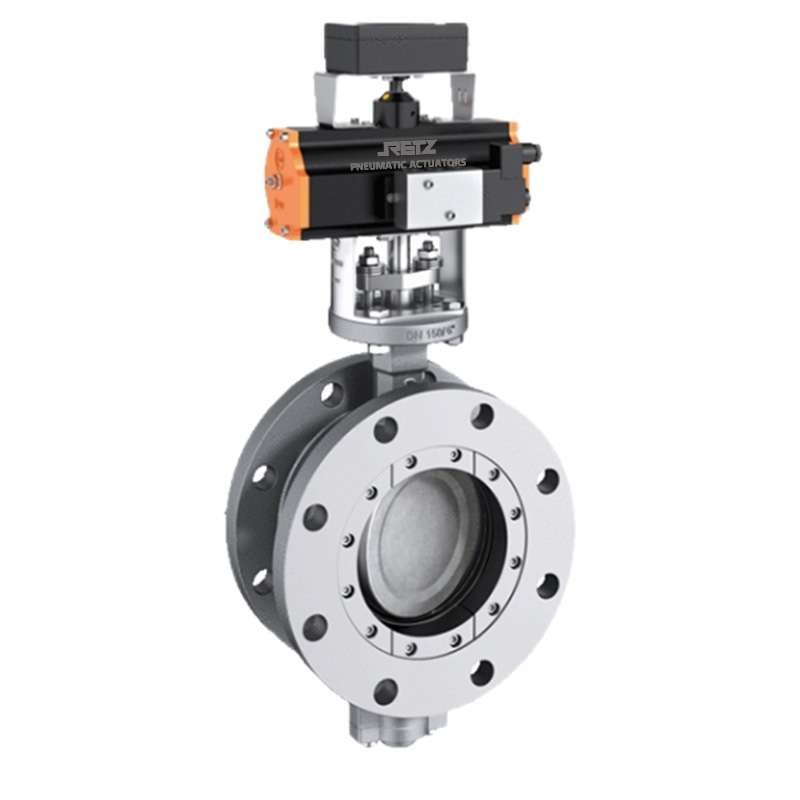

进口气动快速切断蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动快速切断蝶阀蝶板旋转角度小，开启和关闭迅速，能够在短时间内完成介质的切断动作，适用于对切断速度要求较高的场合，如紧急切断、快速启停等情况

　　气动快速切断蝶阀密封性能好：采用多种密封形式，如软密封和硬密封。软密封一般使用橡胶、聚四等材料，密封效果好，泄露量低，可达到零泄漏；硬密封则采用金属密封面，具有耐高温、耐磨损等优点，适用于高温、高压等恶劣工况

　　分类

　　按密封形式分类：可分为软密封气动切断蝶阀和硬密封气动切断蝶阀。软密封蝶阀的密封性能较好，但耐温、耐压性能相对较低；硬密封蝶阀则适用于高温、高压等恶劣工况，但密封性能稍逊于软密封蝶阀.

　　按连接方式分类：常见的有法兰式、对夹式等。法兰式连接密封性能可靠，安装方便，适用于各种压力等级的管道；对夹式连接则结构简单，重量轻，安装空间小，成本较低.

　　按执行机构分类：有双作用气动执行机构和单作用气动执行机构。双作用执行机构在开阀和关阀时都需要提供气源动力；单作用执行机构则在气源压力作用下开启或关闭阀门，失气时可依靠弹簧复位，具有一定的安全性

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　公称通径∶1" to 12"（inch）DN25～DN300

　　操作压力∶PN16（150LB）

　　使用温度：-20℃～+350℃

　　连接形式：对夹、法兰

　　阀体：球墨铸铁、铸钢、不锈钢

　　蝶板：不锈钢

　　阀杆：410/304/316/17-4PH

　　阀座：EPDM三元乙丙橡胶、金属硬密封

　　驱动方式∶手动/蜗轮转动/气动/电动

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
