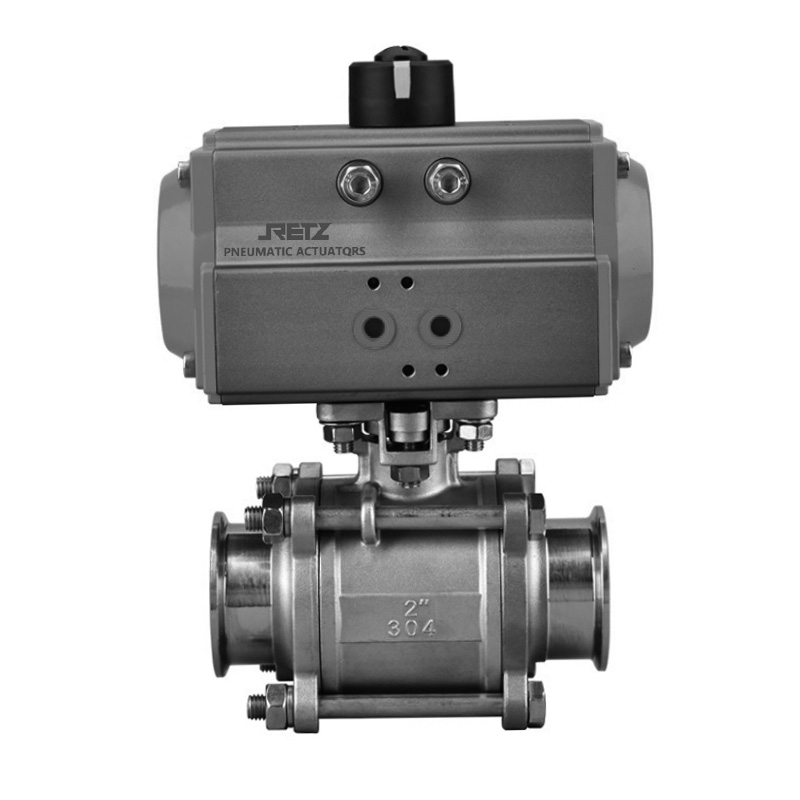

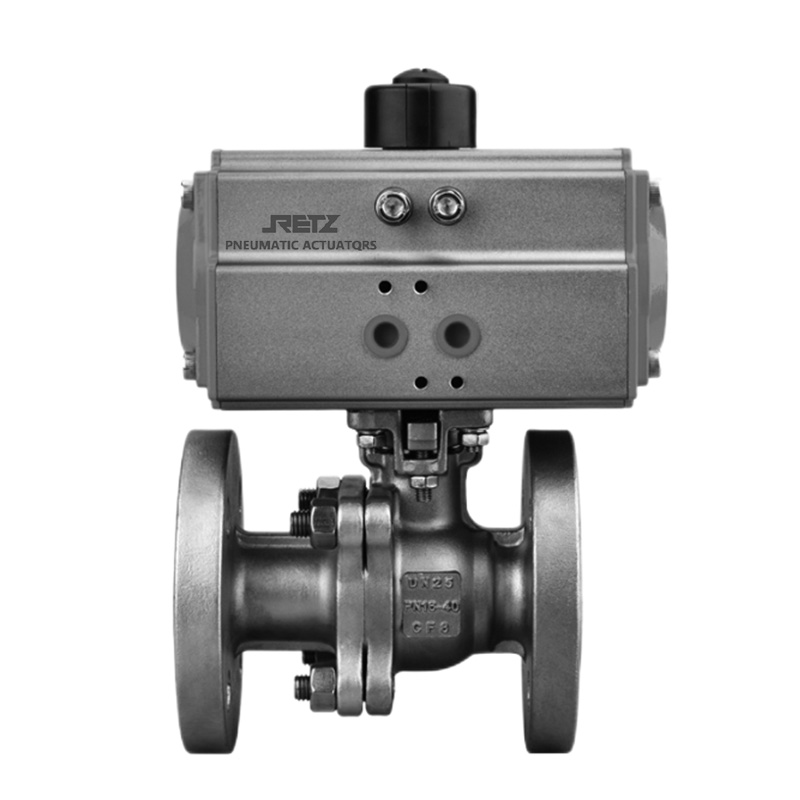

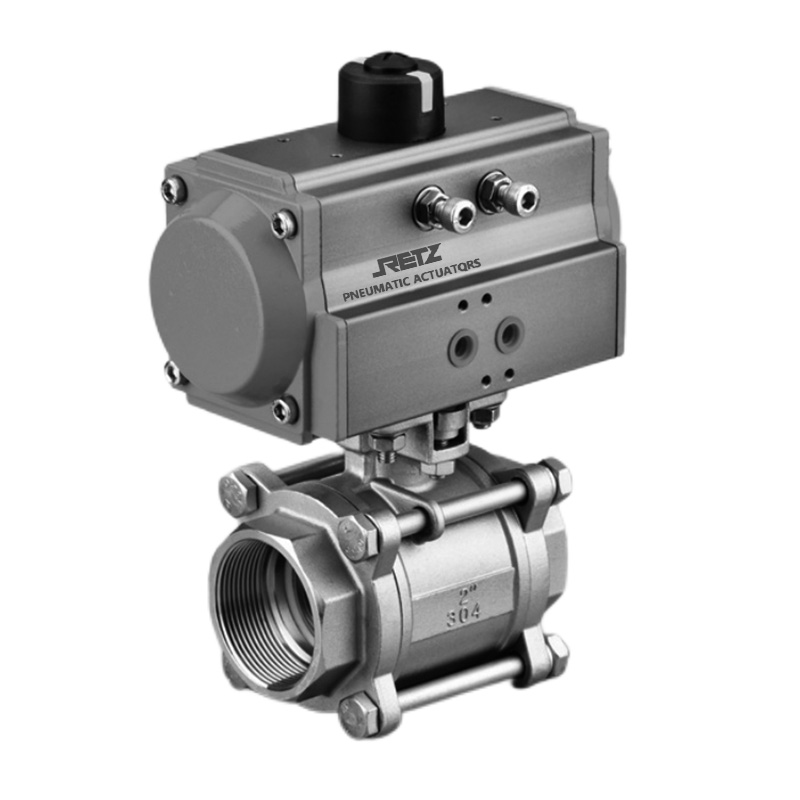

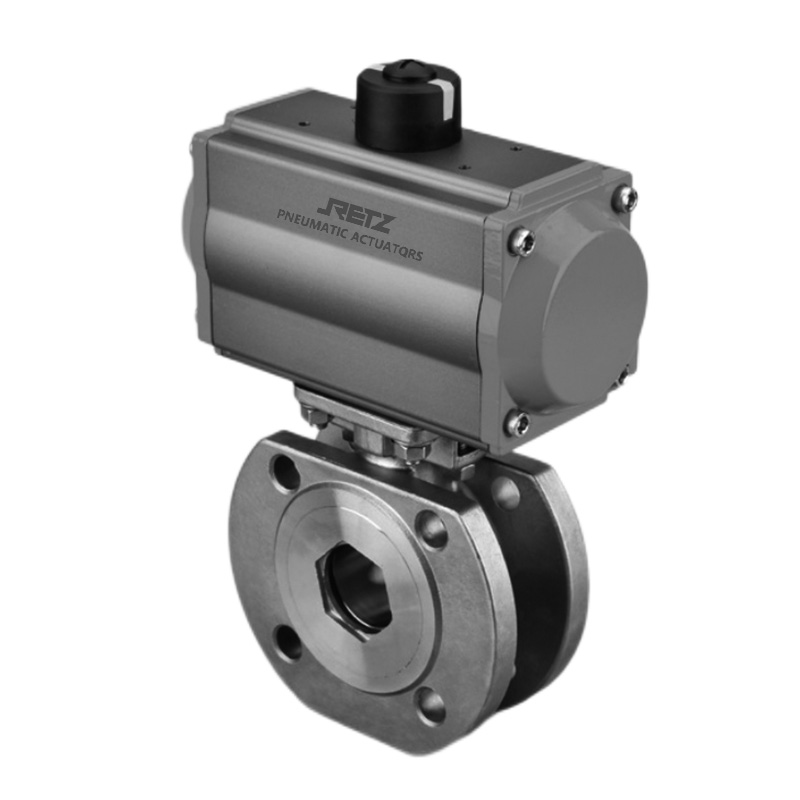

进口气动开关型球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动开关型球阀借助球体的旋转巧妙实现对流体通断的控制。球体上精心加工有圆形通孔，当球体在气动执行机构的驱动下进行旋转时，球体通孔与阀体进出口通道之间的重叠面积会发生连续且的变化。依据流体力学的基本原理，流体通过的有效截面积与流量呈现直接的正比关系。在全开状态下，球体通孔与管道轴线完美重合，流体通过的有效截面积达到值，此时流量亦处于峰值状态；随着球体旋转角度的逐步改变，有效截面积会相应地逐渐减小，流量也随之稳步降低；当球体旋转至通孔与管道轴线垂直时，流体通道被彻底阻断，阀门处于完全关闭状态，流量归零。在0°- 90° 的球体旋转区间内，通过对球体旋转角度的精密控制，能够实现对流体流量从全开到全关的连续、调节，且这种调节具有极高的精度

　　结构特点/STRUCTURALCHARACTERISTICS

　　①阀杆的下端设计一个整体式凸肩，防止它飞出的同时还能防止阀杆泄漏。

　　②防静电特征保证了球芯、阀杆和阀体间的电流向外引导，有效避免因静电引发的安全隐患

　　③阀杆上的O型圈具有良好的自密封作用，对阀腔内介质起了有效的密封作用。

　　④为防止偶然的阀门误操作，特别设计限位装置。

　　⑤考虑到密封材料老化而有可能导致渗漏，或在工厂火灾中加剧火势等因素，在阀体内部设有防火烧的金属对金属密封设计。为防止外部泄漏比内部泄漏严重而助长火势的可能，可选柔性石墨填料和垫片，这种材料具有优越的阻燃性能，而且不能燃烧!

　　⑥阀杆和填料函的表面，在阀杆/N型填料；阀杆/压环；阀杆/阀体的密封表面进行了精密加工和组装，达到低泄漏效果。

　　⑦使用碟簧补偿，以适应在密封盖填料环上的负载变动，从而减少在低泄漏应用中重新压紧密封盖的需求。

　　标准/STANDARDS

　　设计标准：GB/T12237;DIN3357;EN12516-1;ASME B16.34;API608

　　壁厚标准：ANSI B16.34,EN12516-1

　　法兰标准：GB/T9113;HG20592;DIN1092;ASMEB16.5;JIS B2238

　　检测标准：GB/T 26480;DIN3230;API 598;EN 12266

　　技术参数

　　公称通径：DN15~DN200(1/2"~12")

　　公称压力(MPa)：PN1.6～4.0MPa(150LB～300LB)

　　使用温度：-20～150～250℃～425℃

　　阀芯形式：“V”/“O”型球形阀芯

　　密封填料:聚四(PTFE)/硬密封

　　连接形式：法兰、对夹、内螺纹

　　阀体材质：WCB铸钢、不锈钢304/316L

　　环境温度:-30～+60℃

　　作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
