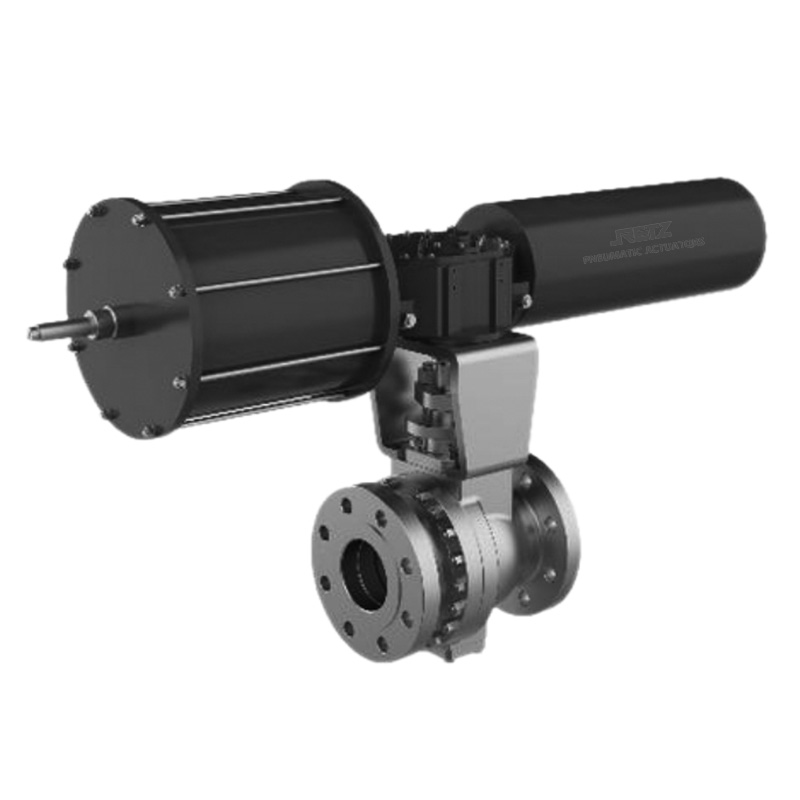

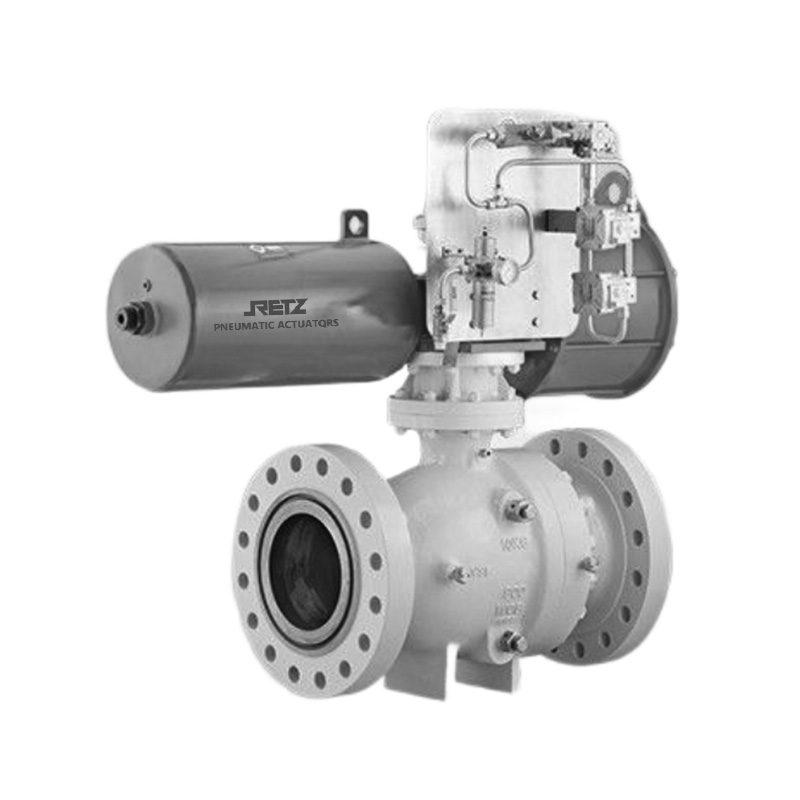

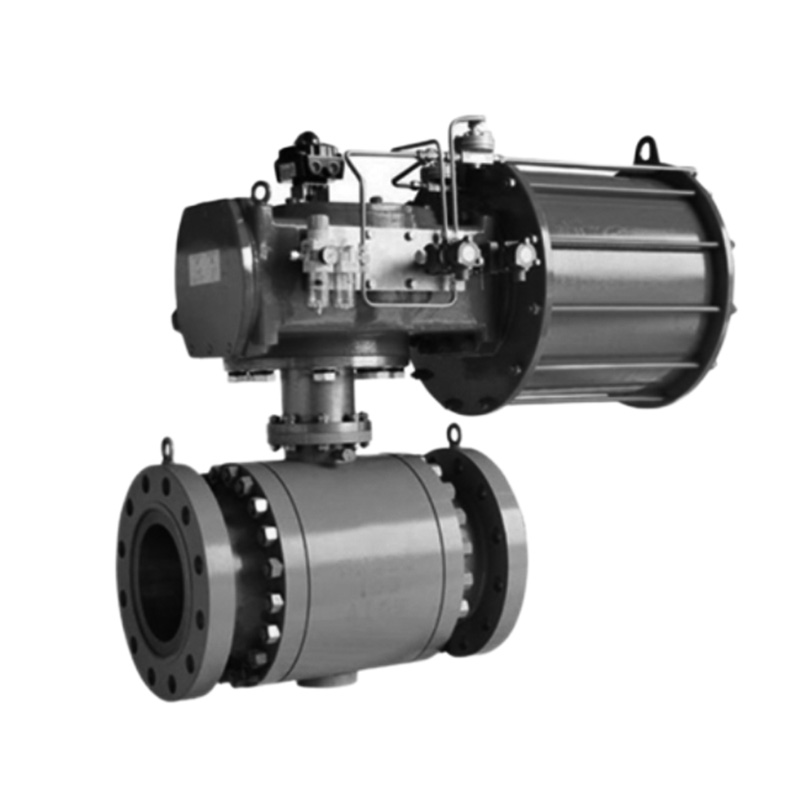

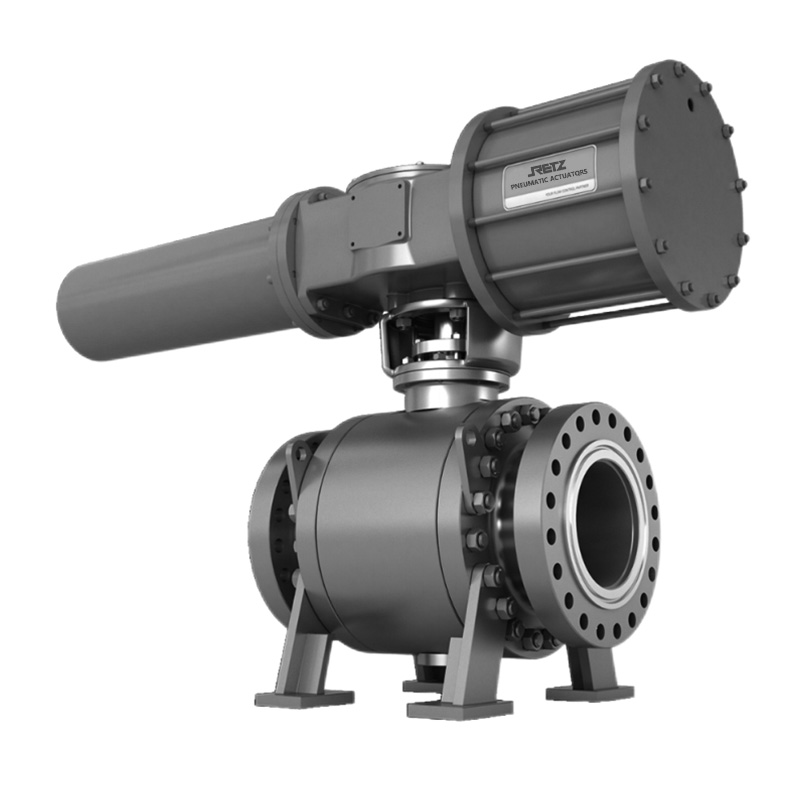

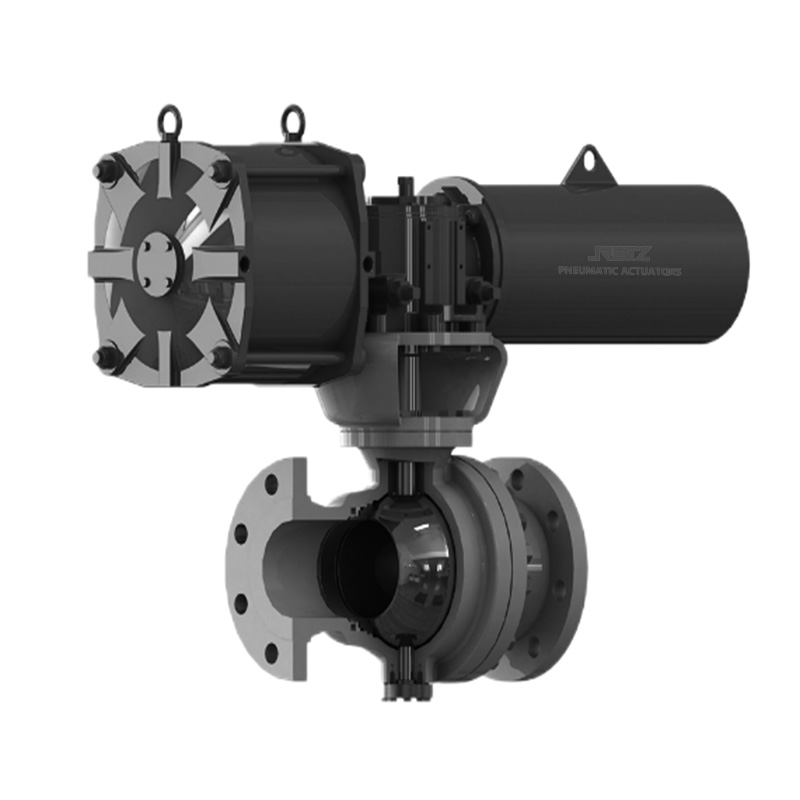

进口气动固定式法兰球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　应用领域APPLICATION AREA

　　气动O型固定式球阀以其的性能和优点被广泛应用于高可靠性能和高密封性的场合。阀门大量使用在石油、天然气开采和输送系统上，其中抗硫系列产品适用于含、杂质多、腐蚀严重的天然气长输管线。由于长输管线用阀门的特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性、耐候性、长期使用的可靠性等。操作方式有手动、蜗轮、气动、电动、气/液联动、电/液联动等。

　　结构特点Structural characteristics

　　1.体盖防火设计/Fire Protection Design Of Body Cover

　　防火设计是固定球阀的标配设计。正常情况下，由O型圈对中法兰、阀杆、填料函和下固定轴处提供密封支持。当火灾发生时，O型圈因熔化失效，此时法兰、阀杆、填料函和下固定轴由金属缠绕垫片或柔性石墨圈提供密封支持。

　　2.阀杆防飞出设计/Anit Blowout Stem Design

　　阀杆防飞结构是固定球阀的标配设计，阀杆与球体是相互独立的，阀杆设计成大小头形式，填料函可以顶住阀杆大头端，避免被介质压力挤出。

　　3.防静电装置/Antistatic Device

　　防静电装置是固定球阀的标配设计。阀杆上装有2组防静电装置，使球、阀杆与填料函之间始终相互接触，形成导通电路，可将电荷转移，从而避免阀门开关时阀座与球体摩擦产生的静电集聚，危害整个管路。

　　4.阀座防火设计/Seat Structure Firesafe Design

　　阀座的防火结构在阀座上设置由柔性石墨与不锈钢丝复合的防火圈，一旦发生火灾烧损软密封阀座圈和O型圈时，球阀阀座的防火圈和阀座圈通过弹簧加载与阀体形成活塞结构，将阀座圈的金属密封面推向球体表面，使阀座圈金属密封面紧密贴合在球体表面上形成密封，阻止介质从阀座处大量泄漏，防止火灾进一步扩大。

　　5.阀座和阀杆的辅助密封装置/Auxiliary Sealing Device For Valve Seat And Valve Stem

　　可以根据球阀的实际使用工况、介质要求、密封要求等，选择是否带注脂阀。注脂阀就是安装在阀体外部的能阻止介质泄漏但只能在外力作用入密封油脂的单向阀。当有辅助密封要求时，在阀座圈上设计加工有与辅助密封装置连通的注脂槽和注脂孔，通过辅助密封装置注入密封脂而使阀座与球体形成密封，达到阻止介质泄漏的目的。瓯明出厂的阀门6寸及其以上标配阀座和阀杆注脂。

　　6.单活塞效应/Single Piston Effect

　　当阀门中腔压力小于阀座圈弹簧的预紧力和管线流体压力，即球体和阀座紧密接触确保密封。反之，当阀门中腔压力大于阀座圈弹簧的预紧力和管线流体压力，即中腔压力将阀座轻微推开，使之与球体之间产生一小间隙。阀门两端都是单活塞效应阀座(SPE)的球阀(DBB),具备因内腔压力异常升高向两端管道自动泄放的功能。

　　7.双活塞效应/Double Piston Effect

　　上游端和下游端压力产生的推力，总是将阀座推向球体，保持密封状态。双活塞效应阀座(DPE)不具备自泄放功能，因此通常和单活塞效应的阀座(SPE)配合使用组成DIB-2具备向单活塞阀座侧泄放。当管线对密封要求苛刻时客户可以选择由两个双活塞效应阀座组成的球阀

　　DIB-1,此时阀门中腔应设置安全泄压阀。

　　8.双阻断及泄放功能Dual BockAnd Release Function

　　固定球阀两阀座能切断来自进口端和出口端的流体，如此实现双阻断功能。当球体处于全开或全关位置时，即使阀门两端同时受压，阀门中腔和两端通道是被互相阻断的，中腔中的剩余介质可通过泄放阀排出。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　公称通径：DN50~DN600(2"~24")

　　公称压力(MPa)：PN1.6～4.0MPa(150LB～300LB)

　　使用温度：-20～150～250℃～425℃

　　阀芯形式：“O”型球形阀芯

　　密封填料:聚四(PTFE)/硬密封

　　连接形式：法兰

　　阀体材质：WCB铸钢、不锈钢304/316L

　　环境温度:-30～+60℃

　　作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
