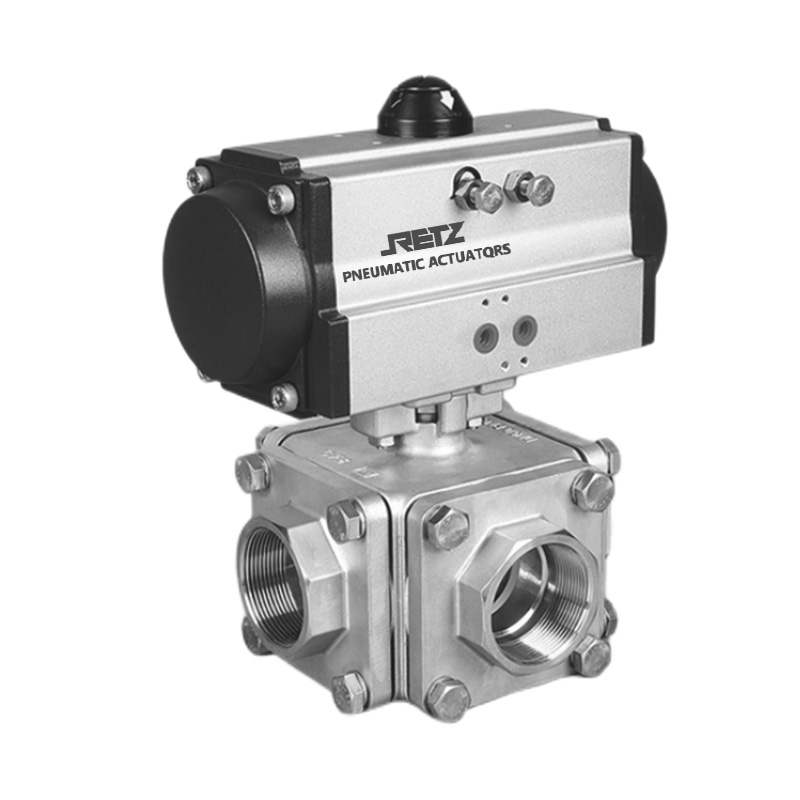

进口气动高压四通球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

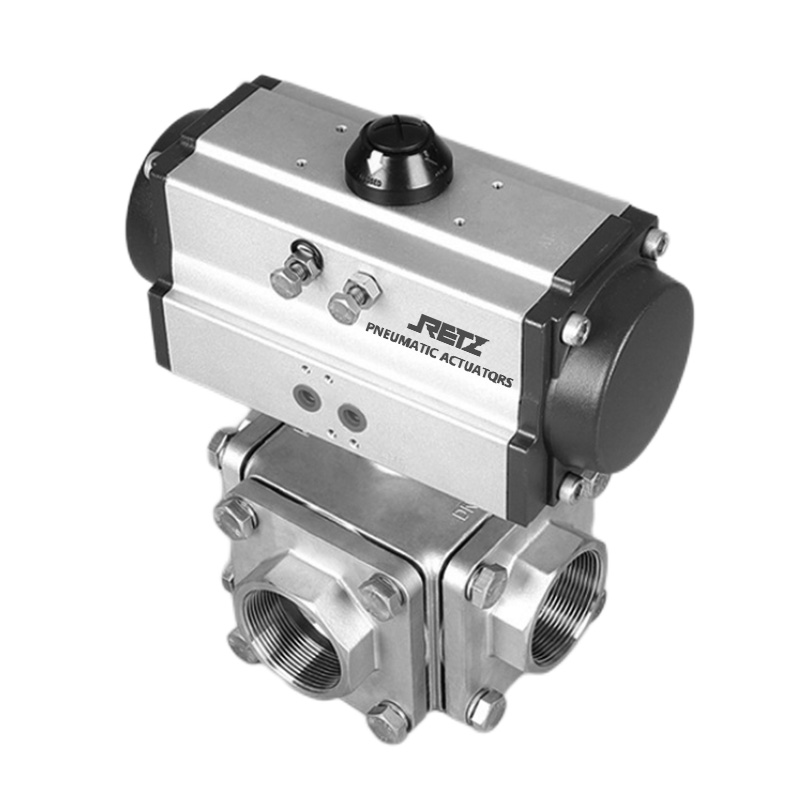

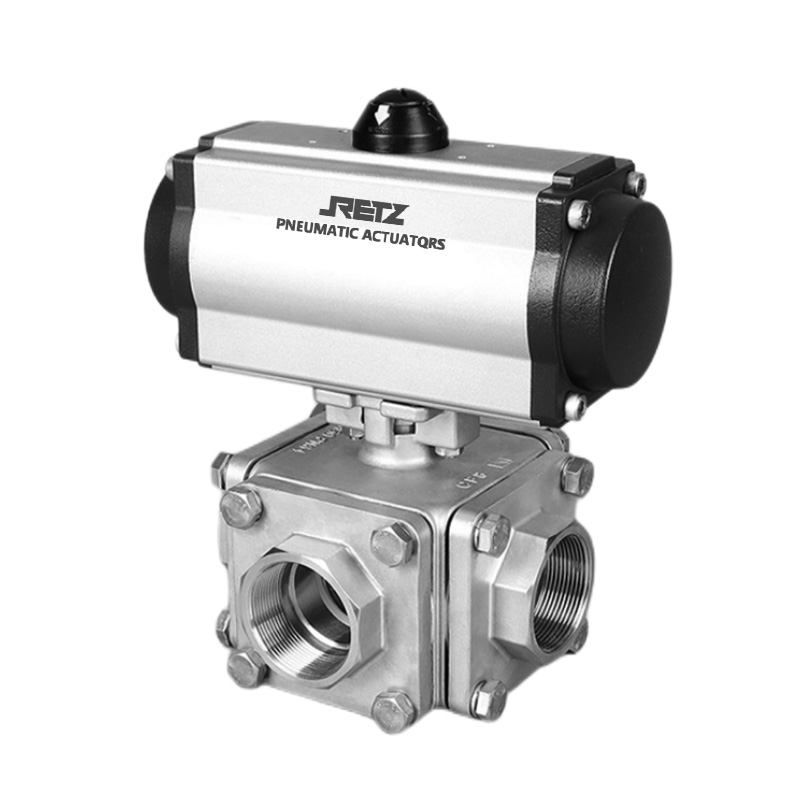

　　气动高压四通球阀结构：由气动执行器1个、阀体1个、平台支架1个、侧阀盖4个结合固定式球芯组装而成，其球芯利用阀杆连接，轴线旋转90度可实现开启跟关闭的作用。

　　主要用于管道开关，管线分流，也可设计球芯X型开口达到介质换向功能。

　　标准/STANDARDS

　　设计标准：ANSI B16.34,API608

　　壁厚标准：ANSI B16.34,EN12516-3

　　螺纹标准：ANSI B1.20.1;BS21;DIN 2999/259;ISO 228-1;IS07/1;JIS B0203

　　承插焊标准：ASME B16.11

　　对焊端标准：ASME B16.25/IS01127/EN12627

　　法兰端标准：ASME B16.5 CLASS 150/300;EN1092-1;HG20592 GB/T9113;PN10-PN40;JIS B223810K/20K

　　检测标准：API 598;EN 12266

　　气动高压四通球阀结构特点/STRUCTURAL CHARACTERISTICS

　　1.分体式结构设计。安装位置占用面积小，阀盖侧装方便维护维修。

　　2.侧阀盖连接可选配法兰连接、螺纹连接、承插焊，可实现一阀同时多种连接方式的需求

　　3.ISO高平台设计，可直接安装自动化驱动。避免支架连接安装造成运行机械时磨损角度误差阀门开关不到位形成泄漏。

　　4.阀杆上下固定同心圆设计，自动化运行时减小旋转磨损，偏摩擦。有效地延长填料和密封的使用寿命。

　　5.阀杆上的O型圈具有良好的自密封作用，对阀腔内介质起了有效的密封作用

　　6.可换式密封结构PTFE阀座，密封维修和更换十分便捷；采用F304球对PTFE软密封，关闭力矩小，易密封；阀座结构设计具有良好的回弹性和自泄压作用，从而保证阀门中腔的泄压，为安全使用本阀门提供有利保障。

　　技术参数

　　执行器型号：RSC单作用/RDA双作用

　　供气压力:0.4～0.7MPa

　　气源接口:G1/4"、G1/8"、G3/8"、G1/2"

　　环境温度:-30～+70℃

　　作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

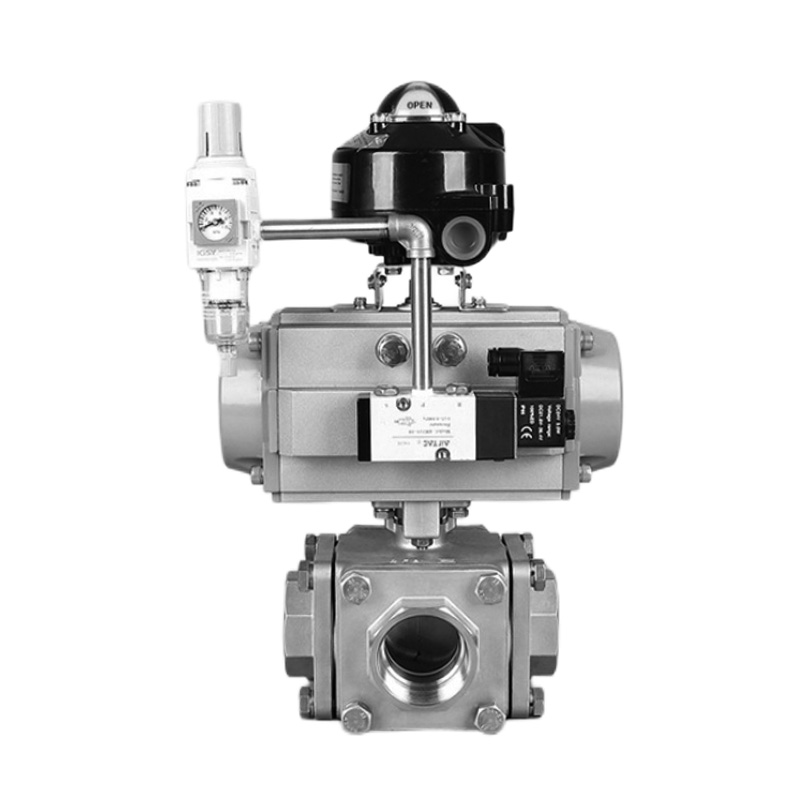

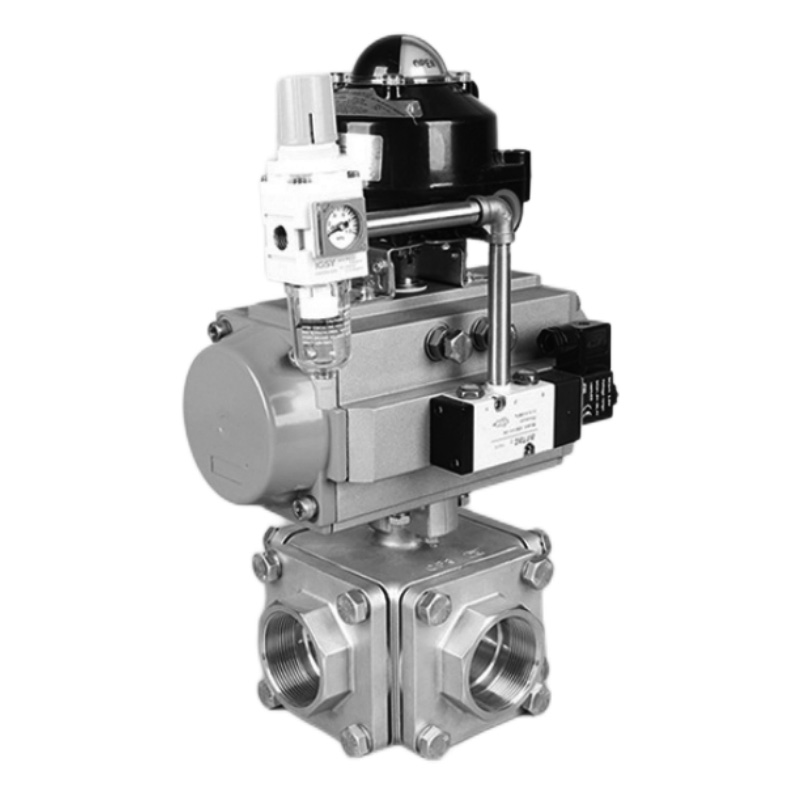

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

　　公称通径：DN15~DN50(1/2"~2")

　　公称压力(MPa)：PN1.6～6.4MPa(150LB～300LB)

　　使用温度：-20～150℃

　　阀芯形式：“O”型球形阀芯

　　密封填料：聚四(PTFE)

　　连接形式：内螺纹

　　阀体材质：不锈钢304/316L
