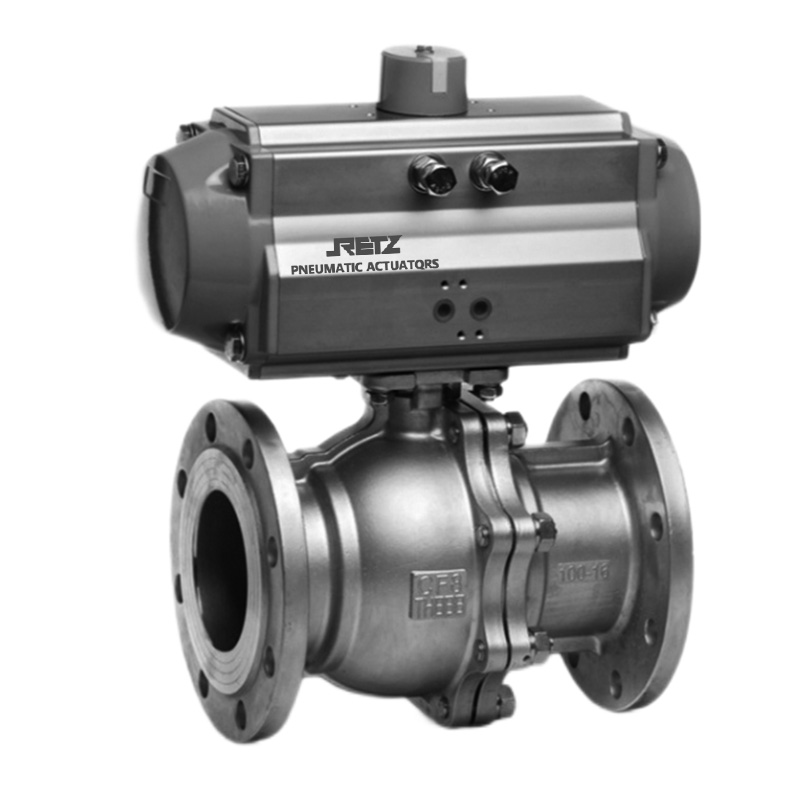

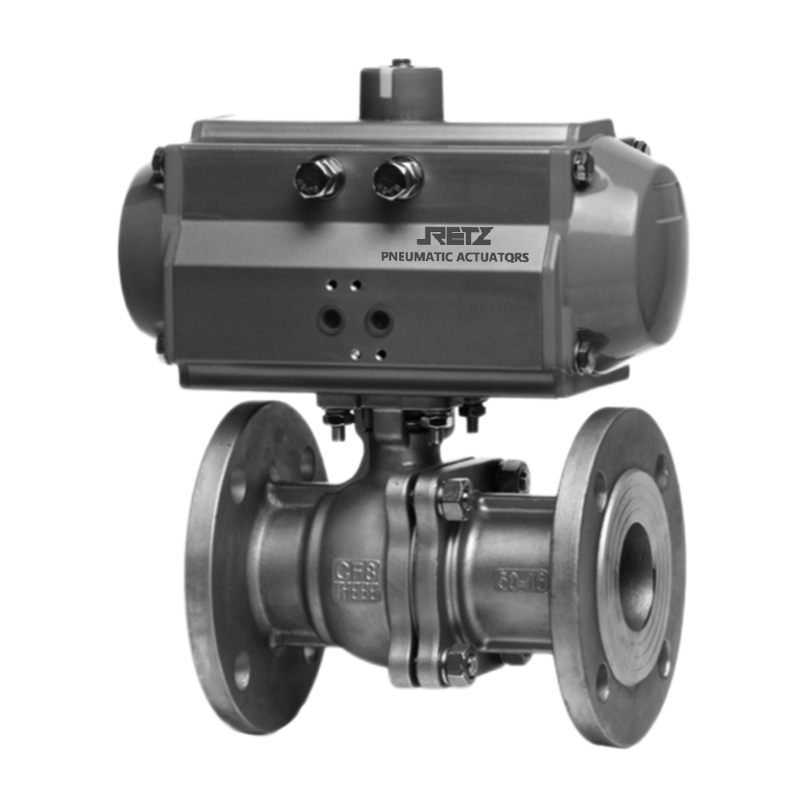

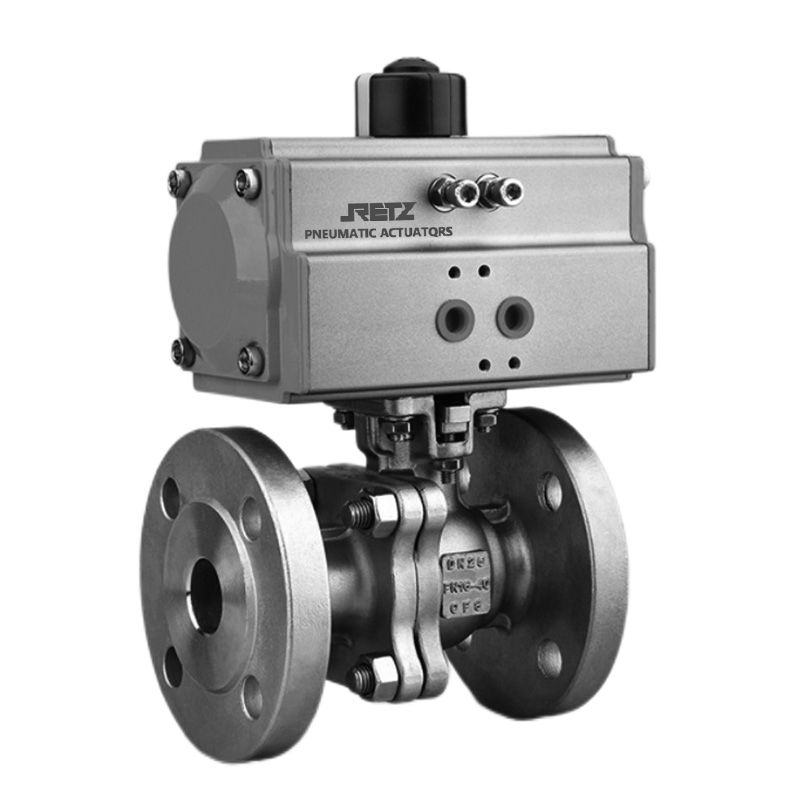

进口气动浮动式法兰球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　应用领域APPLICATION AREA

　　气动浮动式法兰球阀适用于Class150 ~Class1500、PN16~PN100、JlS 10K~JIS 2OK的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽 氧化性介质、尿素等多种介质。本产品可用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。

　　结构特点Structural characteristics

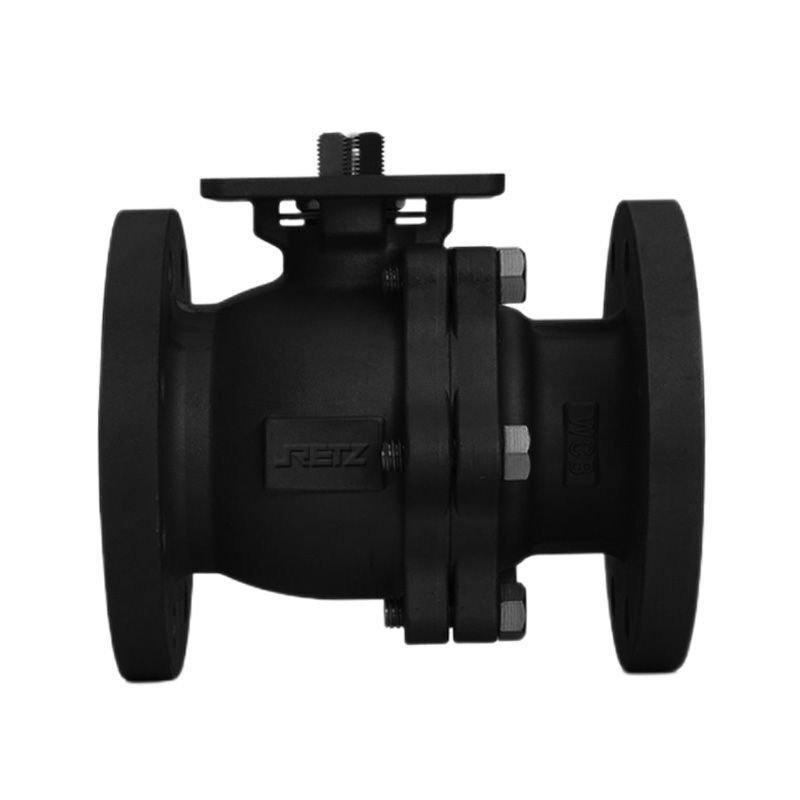

　　1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。

　　2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为化。

　　3、阀杆采用内装式，轴肩及聚四（或增强石墨）推力垫结构防止阀杆因管道内压力而吹出，同时聚四（或增强石墨）材料减小阀门的启闭扭矩，使操作更为省力。

　　4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系统安全。

　　5、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。

　　6、可选配RETZ公司的气动、电动、及气动调节型、电动调节型。

　　浮动球球阀的密封面结构

　　浮动球阀的阀座多选用聚四、对位聚苯等高分子聚合材料，密封性能好，但材料相对较软。由于材料较软，但又要达到一定的密封比压，势必增加启闭扭矩，为了尽量改善此种情况，本公司采用双斜面弹性密封圈或V形槽弹性密封圈结构设计，利用管道内压力推动球体，帮助密封。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。介质压力较大时，密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀，考虑到介质压力不能确保阀座可靠密封，而预紧力长期使用后又会衰减，故对于低压、压或真空工况用球阀，采用弹簧加载的阀座密封结构，能确保球阀长期可靠的密封。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　公称通径：DN15~DN200(1/2"~8")

　　公称压力(MPa)：PN1.6～4.0MPa(150LB～300LB)

　　使用温度：-20～150～250℃～425℃

　　阀芯形式：“0”型球形阀芯

　　密封填料:聚四(PTFE)/硬密封

　　连接形式：法兰

　　阀体材质：WCB铸钢、不锈钢304/316L

　　环境温度:-30～+60℃

　　作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
