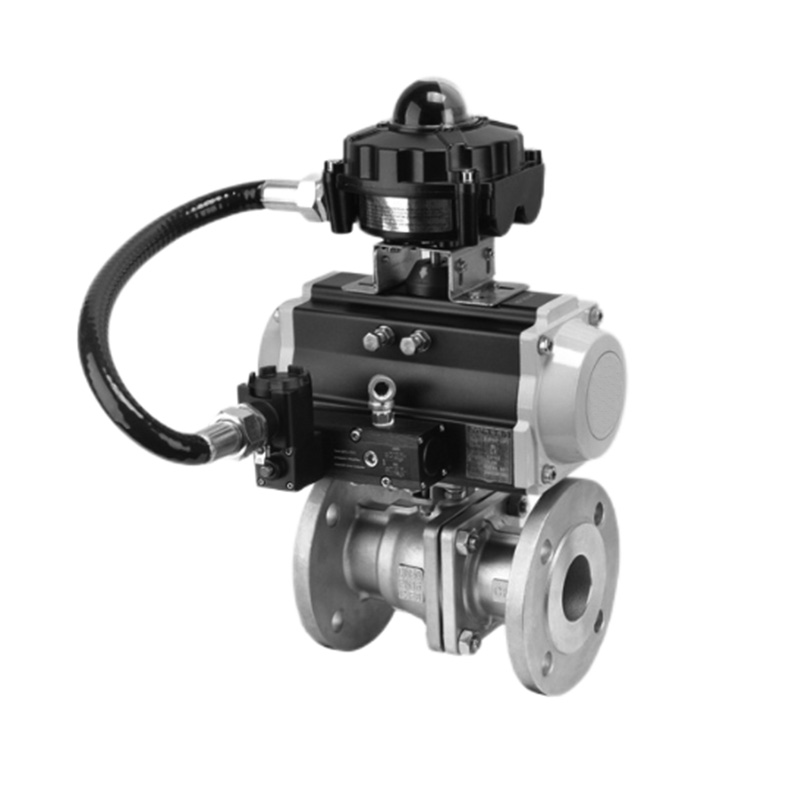

进口气动防爆球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

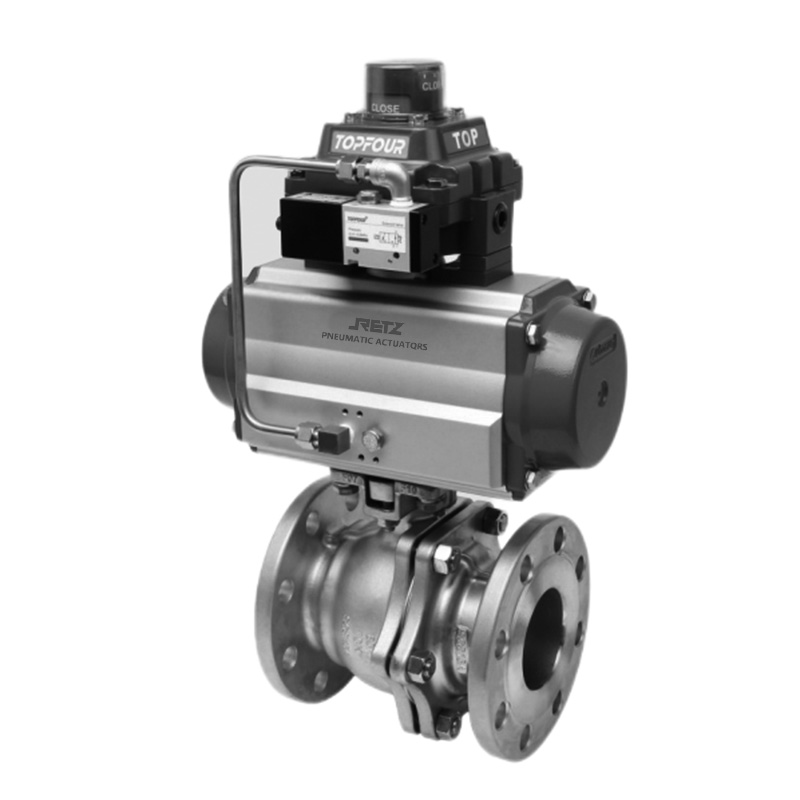

　　气动防爆球阀由高平台球阀与气动执行器组成。

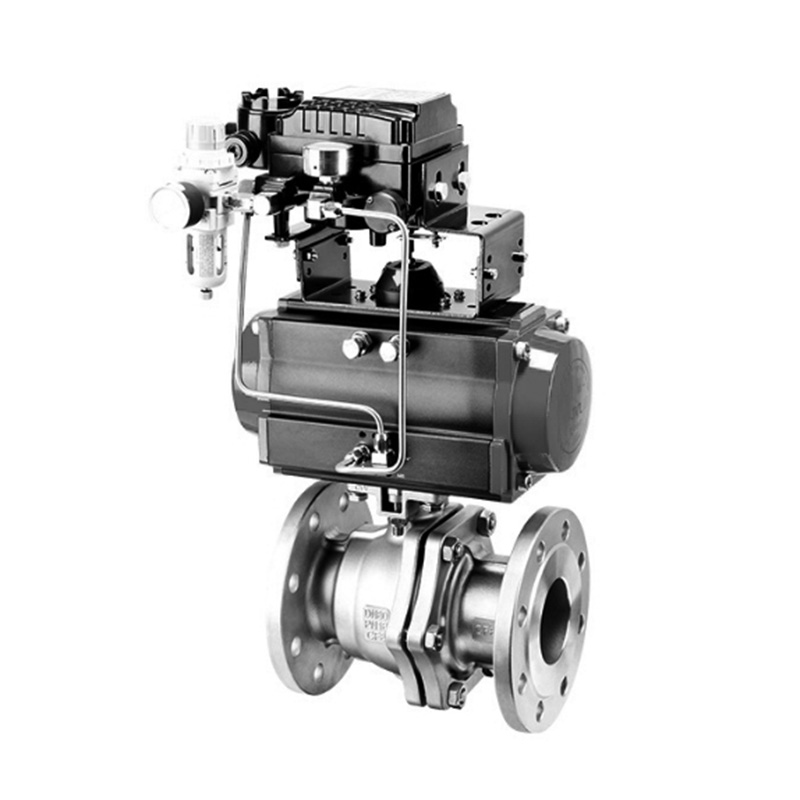

　　控制方式有两种：开关切断式及智能调节式。开关切断气动球阀配合换向电磁阀、限位开关及输入0.4~0.7MPa气源实现电气开关控制及阀位远程反馈。智能调节气动球阀配套电气定们器输入4-20mADC信号可实现对压力、流量、温度、液位等参数的调节。气动球阀按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

　　结构特点/STRUCTURAL CHARACTERISTICS

　　球阀结构：由阀体、阀盖结合球芯组装而成，球芯利用阀杆连接，轴线旋转90度可实现开启跟关闭的作用。主要用于管道开关，紧急切断，也可设计球芯V型开口达到流量调节功能。

　　1.阀杆的下端设计一个整体式凸肩，防止它飞出的同时还能防止阀杆泄漏

　　2.防静电特征保证了球芯、阀杆和阀体间的电流向外引导，有效避免因静电引发的安全隐患。

　　3.阀杆上的O型圈具有良好的自密封作用，对阀腔内介质起了有效的密封作用。

　　4.为防止偶然的阀门误操作，特别设计限位装置。

　　5.考虑到密封材料老化而有可能导致渗漏，或在工厂火灾中加剧火势等因素，在阀体内部设有防火烧的金属对金属密封设计。为防止外部泄漏比内部泄漏严重而助长火势的可能，可选柔性石墨填料和垫片，这种材料具有优越的阻燃性能，而且不能燃烧!

　　6.阀杆和填料函的表面，在阀杆/N型填料；阀杆/压环；阀杆/阀体的密封表面进行了精密加工和组装，达到低泄漏效果。

　　7.使用碟簧补偿，以适应在密封盖填料环上的负载变动，从而减少在低泄漏应用中重新压紧密封盖的需求

　　技术参数

　　阀体材质：304、316、WCB、UPVC

　　球芯材质：304、316、WCB、UPVC

　　密封阀座：PTFE、PPL、合金

　　压力等级：1.6-6.4MPa

　　公称通径：DN15-DN300

　　结构形式：直通式

　　连接方式：法兰、螺纹、卡箍、快装、焊接

　　电压范围：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%

　　温度范围：PTFE：-30～180℃ PPL：-30～250℃

　　气动执行器：双作用、单作用

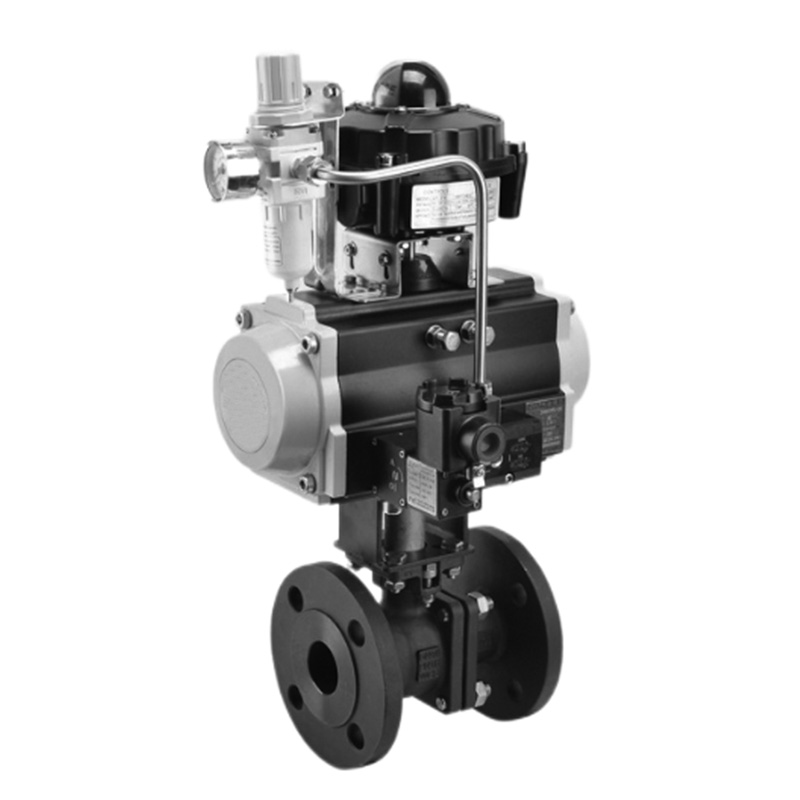

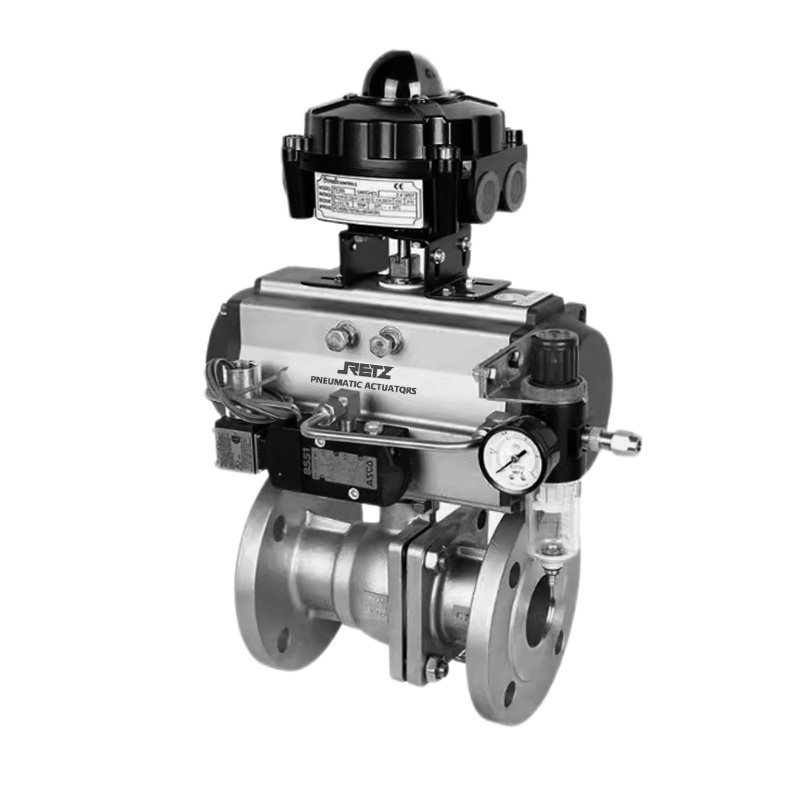

　　气动附件：换向电磁阀、限位开关、空气过滤减压阀、电气、手轮机构

　　电磁阀：二位五通电磁阀、二位三通电磁阀以及防爆型线圈

　　限位开关：机械式回讯器APL210N、防爆式回讯器APL410N、感应接近式回讯器

　　气源压力：0.4~0.7MPa
