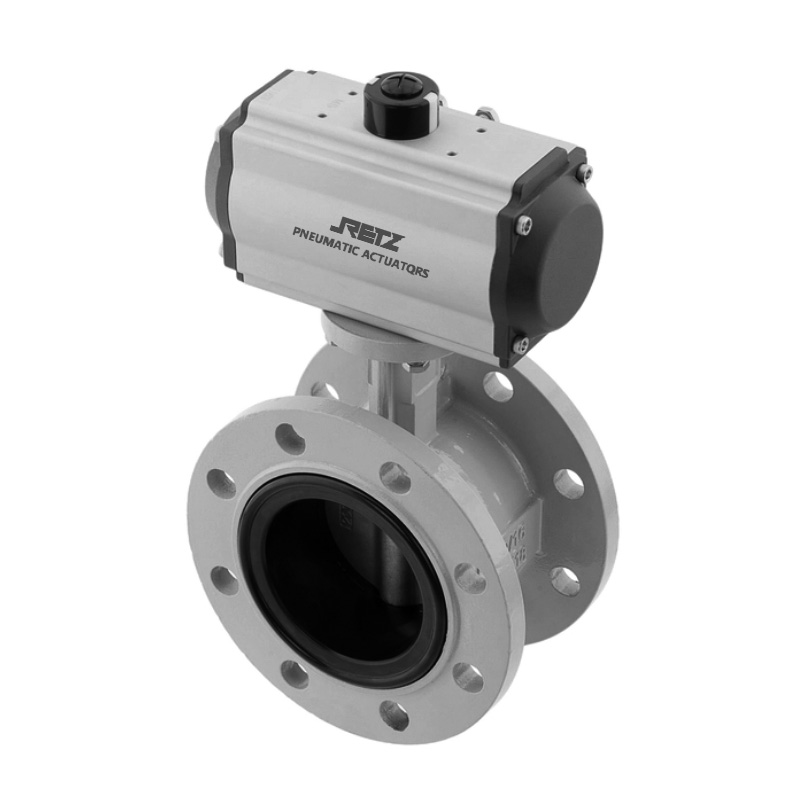

进口气动法兰蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

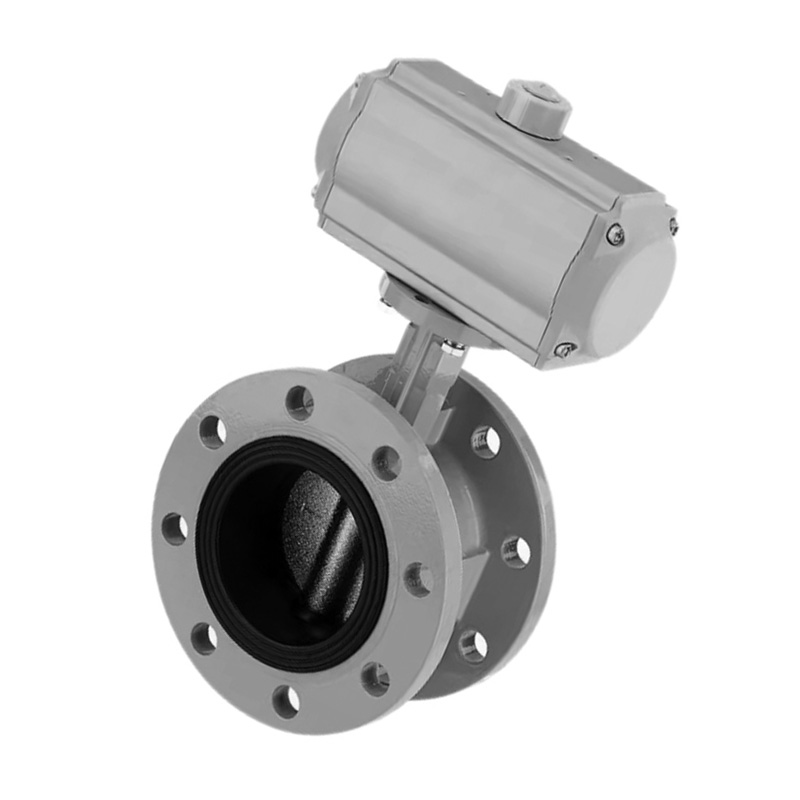

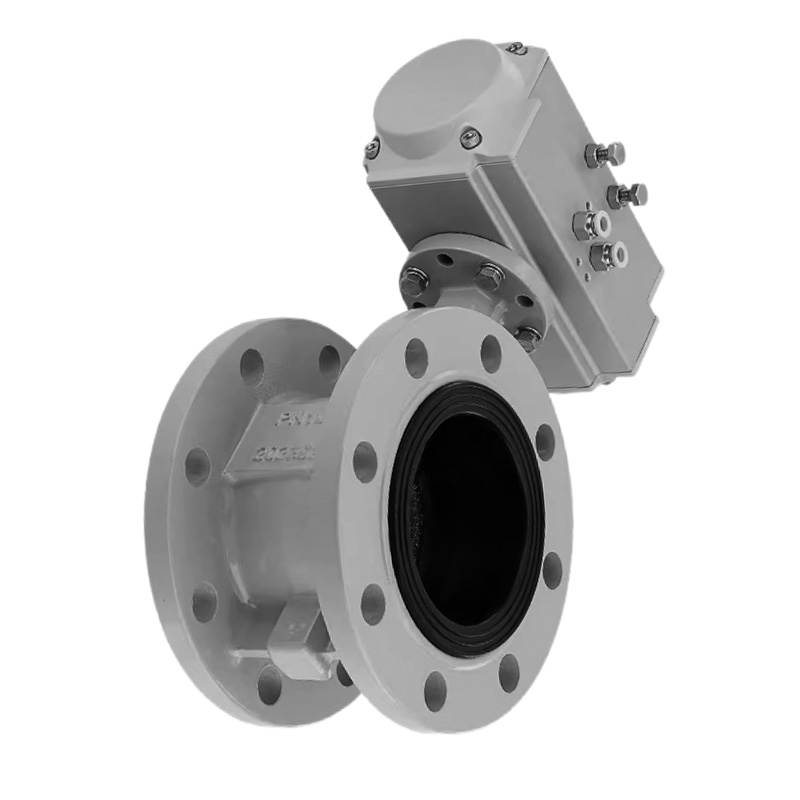

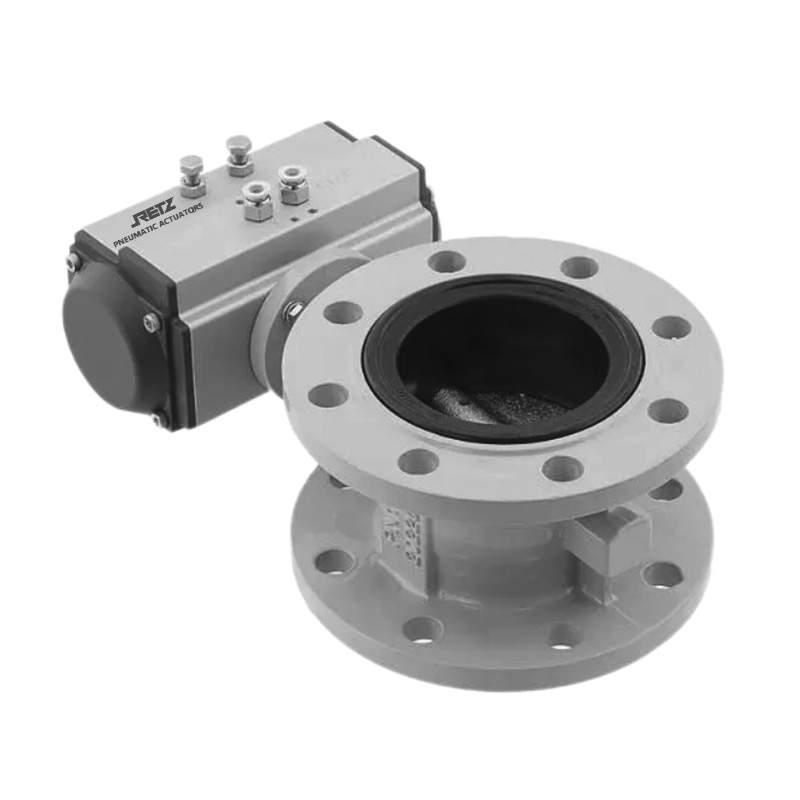

　　气动法兰蝶阀主要通过蝶板的旋转来控制流体的流动。蝶板安装在阀体的中心轴上，当蝶板旋转时，其与阀体通道形成的开口大小发生变化。在全开状态下，蝶板与管道轴线平行，流体通过的截面积，流量也达到值；随着蝶板的旋转，开口面积逐渐减小，根据流体力学原理（流量与过流面积成正比），流体流量也相应地减少；当蝶板旋转至与管道轴线垂直时，开口面积趋近于零，流体被截断，流量几乎为零。这种基于蝶板旋转角度与流体通过截面积之间的关系，使得气动法兰蝶阀能够在0°- 90°（通常情况下）的旋转范围内，实现对流体流量的连续、控制

　　结构特点Structural characteristics

　　标准顶部法兰孔符合ISO5211标准，适合于装配手柄、蜗轮、电动和气动等驱动装置。

　　单根整体式无销下阀与上轴自动对中，避免了蝶板的对称度误差造成的密封泄露。

　　橡胶密封采用无骨架，光洁度强柔韧性强，两侧及中部采用直槽式镶嵌在阀体内，有效降低阀门扭矩，且增加了侧面的密封带面积。延长阀门的使用寿命，有效避免安装不当带来的侧面密封问题。

　　自润滑导向轴承：由不锈钢制作而成，内壁覆层铁氟龙起到自润滑作用，当阀杆在高速旋转时不会发生卡死现象。

　　阀板密封面：球形密封面设计可以减轻扭矩，延长密封使用寿命。

　　气动执行器结构特点：

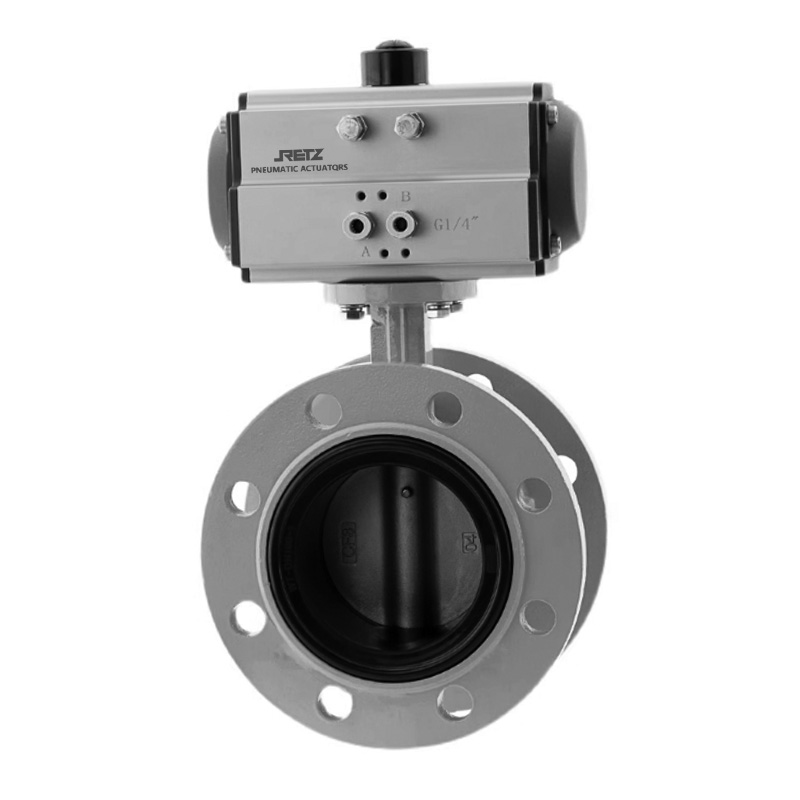

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　阀体(Body):球墨铸铁(Ductile iron),铸钢(Carbon steel),304不锈钢(Stainless steel 304),316不锈钢(Stainless steel 316)

　　阀板(Disc):球铁尼龙(Ductile iron coated by nylon),球铁电镀(Ductile iron coated by nickel),304不锈钢(Stainless steel 304),316不锈钢(Stainless steel 316),316L不锈钢(Stainless steel 316L),双相不锈钢(Duplex stainless steel),铝青铜(Aluminum Bronze)

　　阀座(Seat):三元乙丙(EPDM),丁腈(NBR),耐温乙丙(High-temperature EPDM),氟橡胶(Fluorine Rubber),硅橡胶(Silicon rubber)

　　阀轴(Stem):45碳钢(carbon steel 45),410不锈钢(stainless steel410),304不锈钢(stainles steel 304),316不锈钢(stainles steel 316)

　　公称通径(Nominal diameter):DN50-DN600

　　公称压力(Nominal pressure):PN1.0-1.6Mpa

　　适用介质(Applicable medium):水(water),海水(sea water),污水(sewage),油(oil),空气(Air),食品(Food),弱酸碱(Weak acid and soda etc)等

　　使用温度(Applicable temperature):-20~220℃

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
