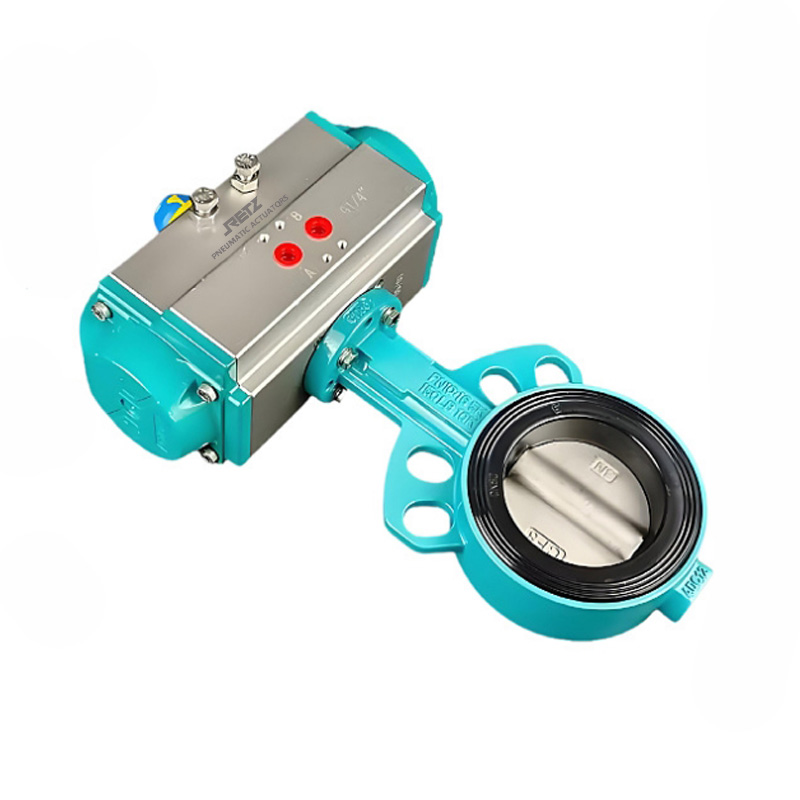

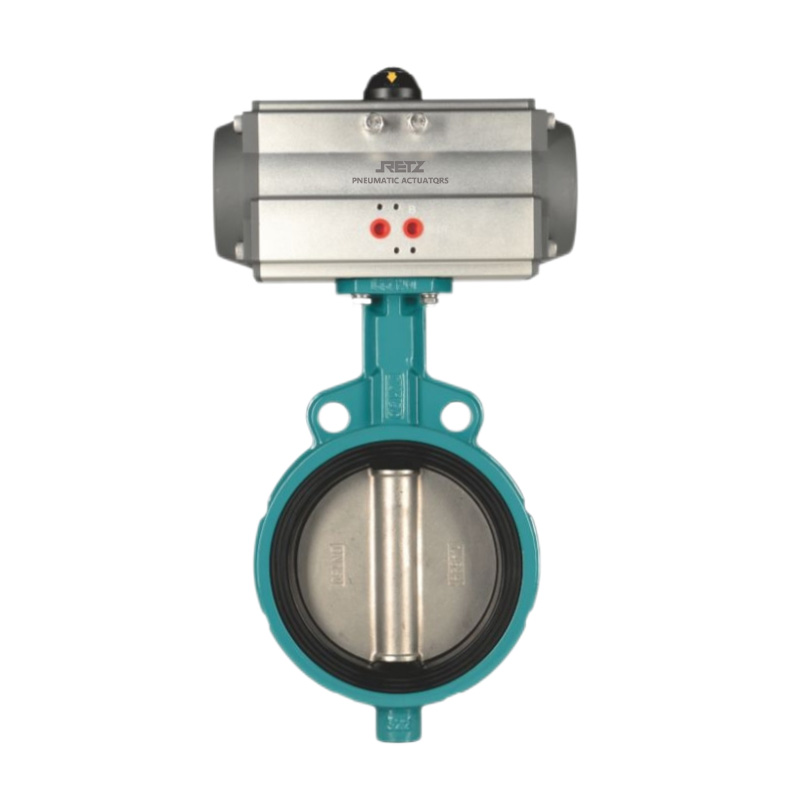

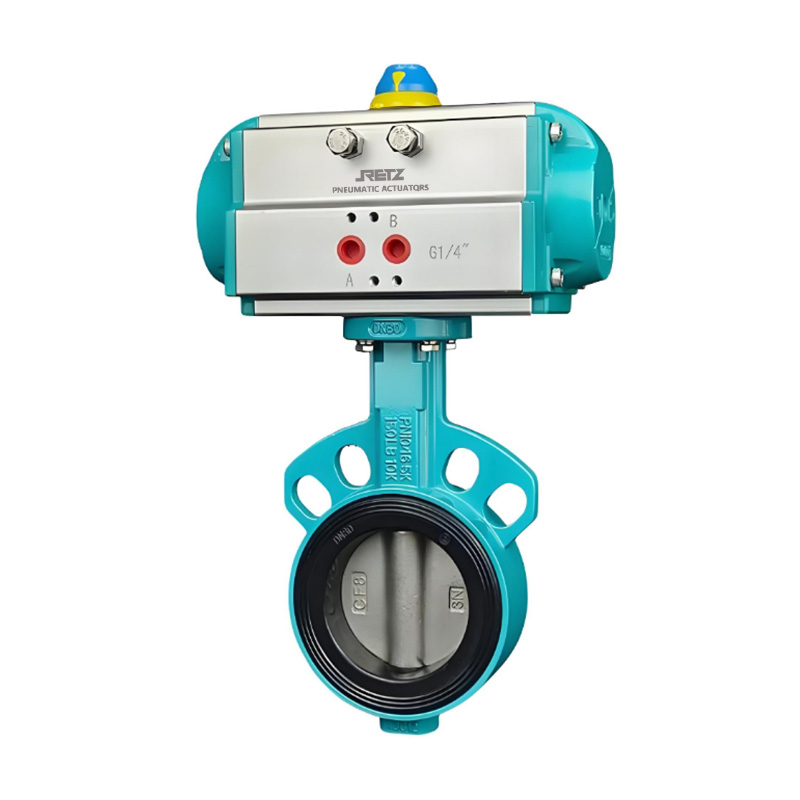

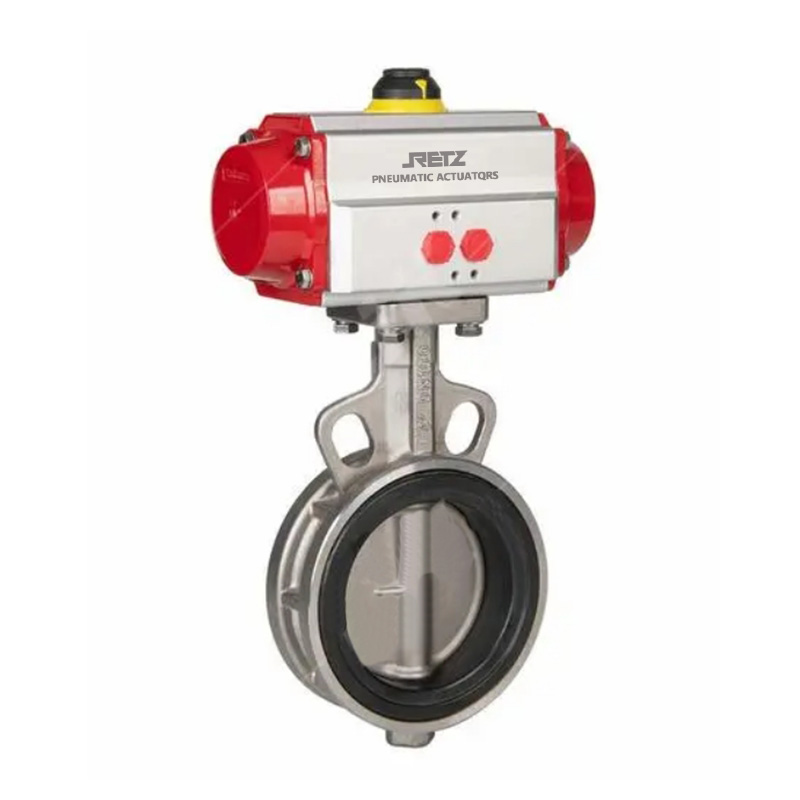

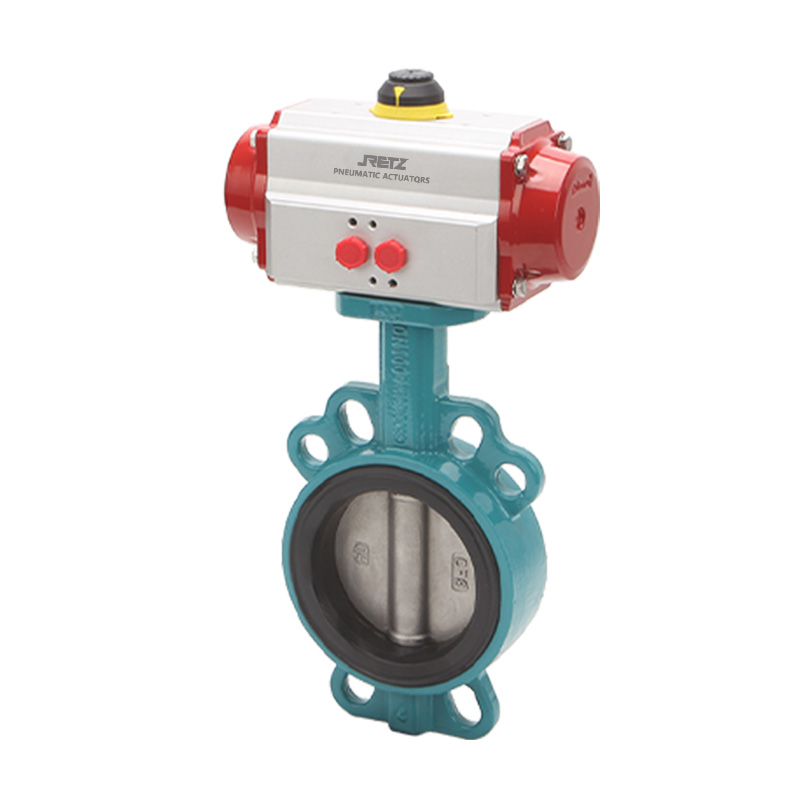

进口气动对夹蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动对夹蝶阀的阀板与阀轴的高精度加工确保了持久有效的负载传输，结合广泛的可安装执行机构，提供了各种自动化的可能性。

　　结构特点Structural characteristics

　　保护阀颈孔的轴向封

　　经热处理的阀轴保证机械

　　符合多个标的兰中心孔

　　阀座轴通道O型和凸型封统，使轴向封更加可靠

　　适用于要求工业应用的橡胶阀座

　　法兰面附带凹凸密封圈，保证其密封性

　　流线型阀板，获得好KV值

　　阀板与阀轴采用六方连接，更好传递输出扭矩

　　阀座背部结构，确保与阀体贴合更加严实，以延长使用寿命

　　螺丝琐紧的防吹出装置

　　用于标准化执行机构安装的ISO顶部法兰

　　自润滑轴承及轴套

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　阀体(Body):球墨铸铁(Ductile iron),铸钢(Carbon steel),304不锈钢(Stainless steel 304),316不锈钢(Stainless steel 316)

　　阀板(Disc):球铁尼龙(Ductile iron coated by nylon),球铁电镀(Ductile iron coated by nickel),304不锈钢(Stainless steel 304),316不锈钢(Stainless steel 316),316L不锈钢(Stainless steel 316L),双相不锈钢(Duplex stainless steel),铝青铜(Aluminum Bronze)

　　阀座(Seat):三元乙丙(EPDM),丁腈(NBR),耐温乙丙(High-temperature EPDM),氟橡胶(Fluorine Rubber),硅橡胶(Silicon rubber)

　　阀轴(Stem):45碳钢(carbon steel 45),410不锈钢(stainless steel410),304不锈钢(stainles steel 304),316不锈钢(stainles steel 316)

　　公称通径(Nominal diameter):DN50-DN600

　　公称压力(Nominal pressure):PN1.0-1.6Mpa

　　适用介质(Applicable medium):水(water),海水(sea water),污水(sewage),油(oil),空气(Air),食品(Food),弱酸碱(Weak acid and soda etc)等

　　使用温度(Applicable temperature):-20~220℃

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
