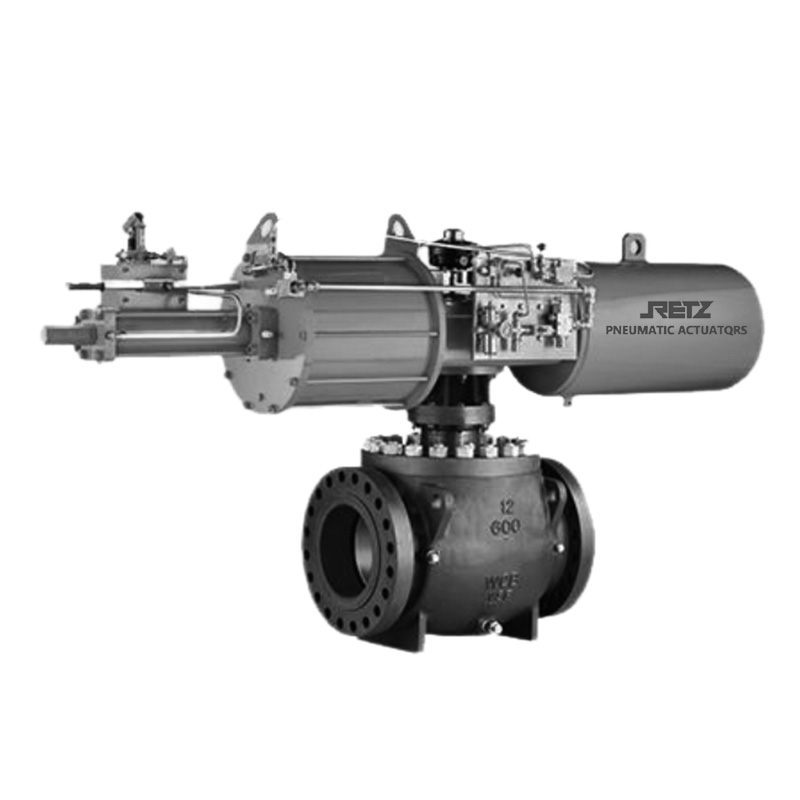

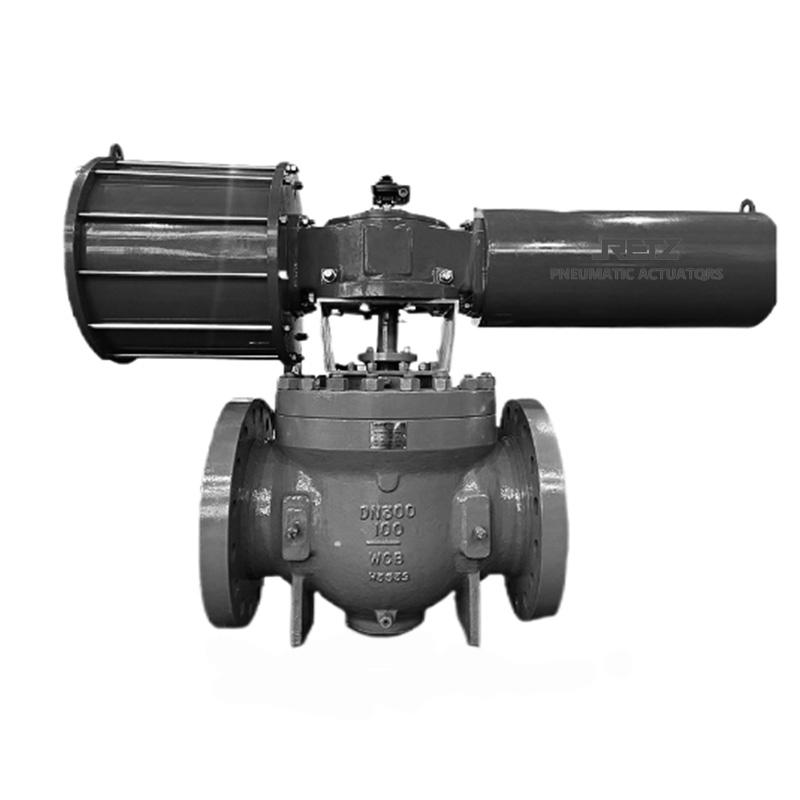

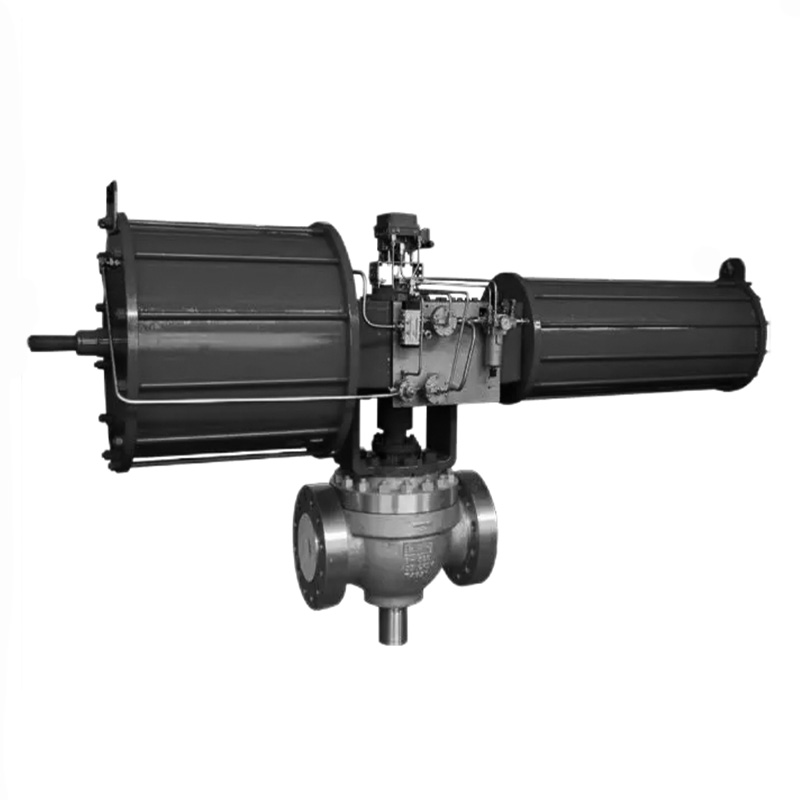

进口气动顶装式固定球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　应用领域APPLICATION AREA

　　气动顶装式固定球阀作为一种高性能的阀门产品，以其独特的安装方式和的流体控制性能而受到广泛关注。这种球阀在石油化工、天然气输送、电力、制药等众多行业的管道系统中发挥着关键作用，能够有效地控制流体的流量、流向和压力，确保系统的安全稳定运行

　　技术原理

　　（一）流体控制原理

　　顶装式固定球阀通过球体的旋转来控制流体的流动。球体上开设有通道，当球体旋转到不同位置时，通道与阀体的进出口通道相互配合，实现流体的导通、截断或流量调节。在全开状态下，球体通道与管道轴线重合，流体能够顺畅通过，此时流量；随着球体的旋转，通道与进出口通道的重合面积逐渐减小，流量也相应降低；当球体旋转至通道与进出口通道垂直时，流体被截断，流量为零。这种基于球体旋转角度与流体通过截面积之间的关系，使得顶装式固定球阀能够根据工艺要求，在0°- 90°（或根据设计要求的角度范围）内实现对流体流量的控制。

　　（二）密封原理

　　球体与阀座之间的密封

　　顶装式固定球阀的球体与阀座之间的密封是保证阀门无泄漏运行的关键。通常采用软密封和硬密封两种方式。软密封一般使用弹性材料，如聚四（PTFE）、橡胶等。当球体关闭时，在介质压力的作用下，软密封材料发生弹性变形，紧密贴合球体表面，填充球体与阀座之间的微小间隙，从而实现良好的密封效果。硬密封则是通过金属对金属的接触来实现密封，球体和阀座的密封面经过精密加工，具有很高的硬度和光洁度。在高压或高温环境下，硬密封能够承受较大的压力和温度变化，保证阀门的密封性。

　　（三）阀杆处的密封

　　阀杆处的密封对于防止介质泄漏也至关重要。一般采用填料密封或波纹管密封等方式。填料密封是在阀杆周围填充密封填料，如石墨、聚四纤维等，通过填料的压缩来阻止介质泄漏。波纹管密封则是利用波纹管的弹性变形来实现密封，这种密封方式的密封性能更好，能够有效防止介质泄漏，并且可以减少阀杆的摩擦，提高阀门的使用寿命。

　　（四）顶装式设计

　　顶装式固定球阀的独特之处在于其顶装式设计。这种设计使得阀门的安装和维护更加方便。与传统的侧装式阀门相比，顶装式阀门在安装时无需拆除管道，只需将阀体顶部的盖子打开，就可以进行球体、阀座等部件的安装或更换。这在管道系统已经安装完毕且空间有限的情况下，大大减少了维修和更换部件的时间和工作量

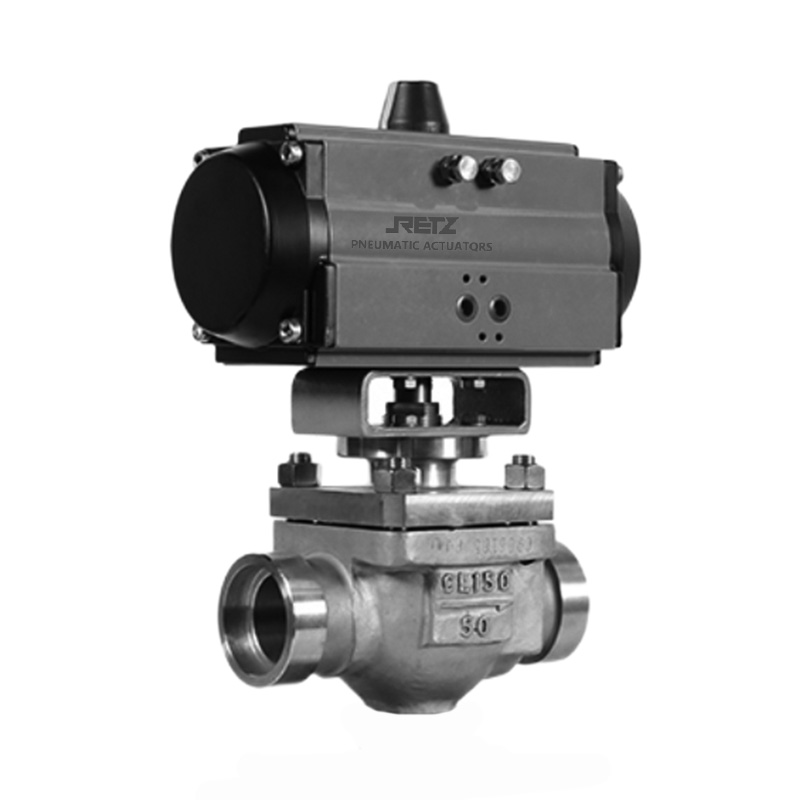

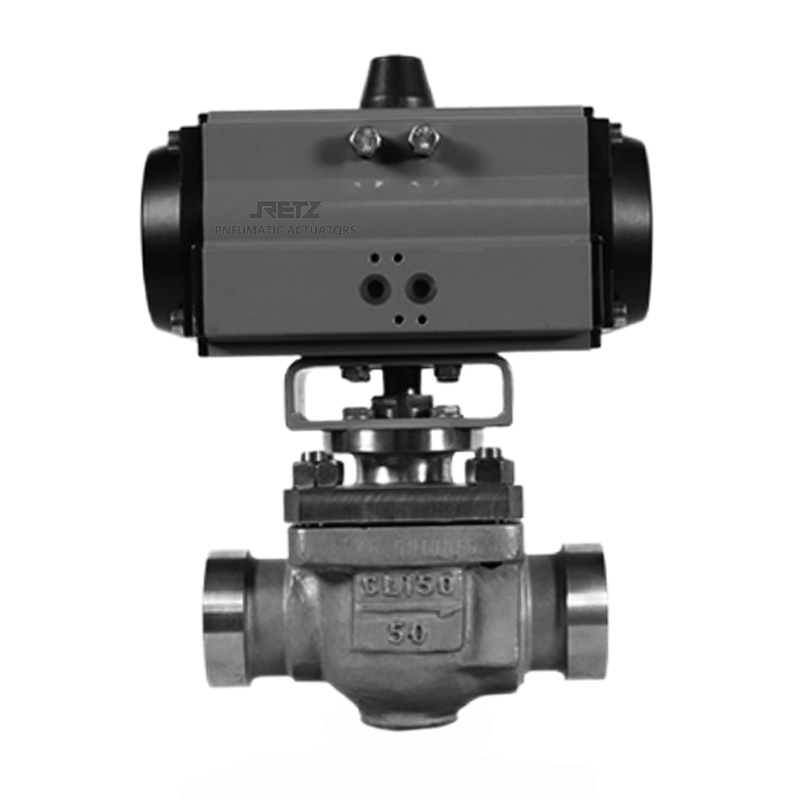

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　公称通径：DN50~DN600(2"~24")

　　公称压力(MPa)：PN1.6～4.0MPa(150LB～300LB)

　　使用温度：-20～150～250℃

　　阀芯形式：“O”型球形阀芯

　　密封填料：聚四(PTFE)

　　阀体材质：WCB铸钢、不锈钢304/316L

　　环境温度:-30～+60℃

　　连接形式：法兰

　　作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
