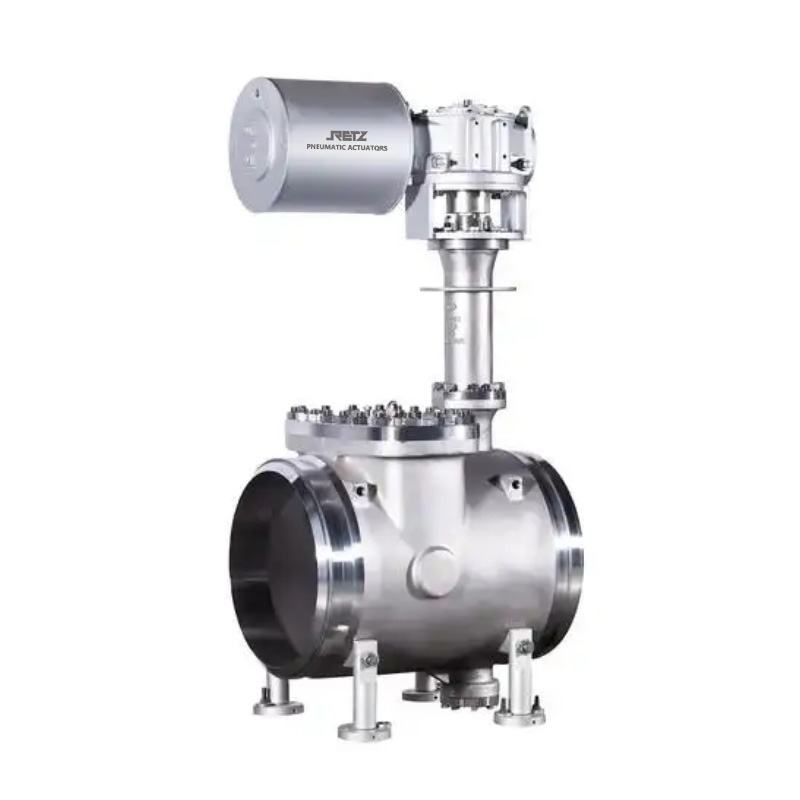

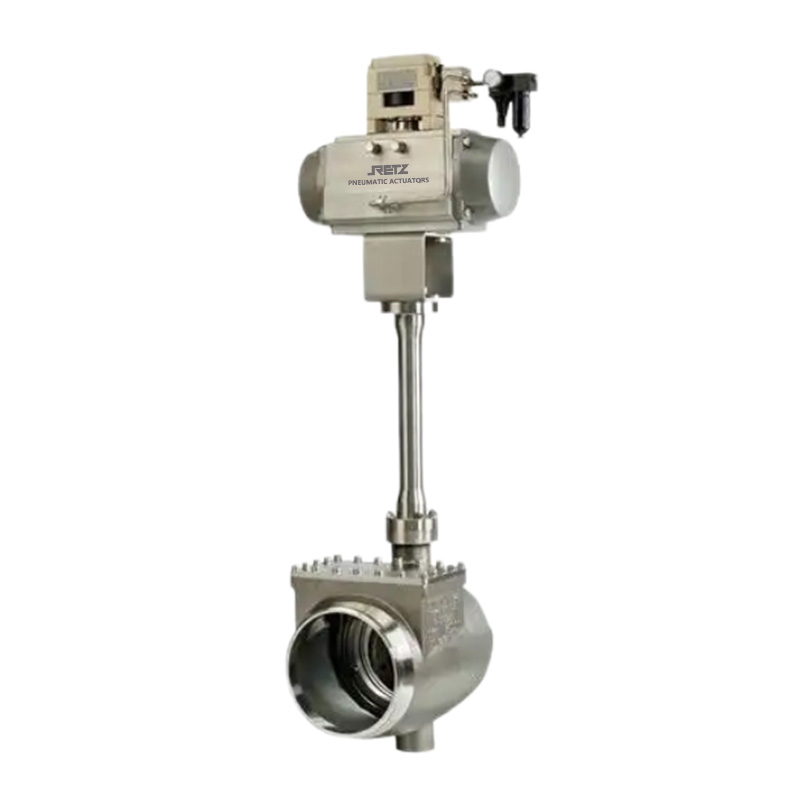

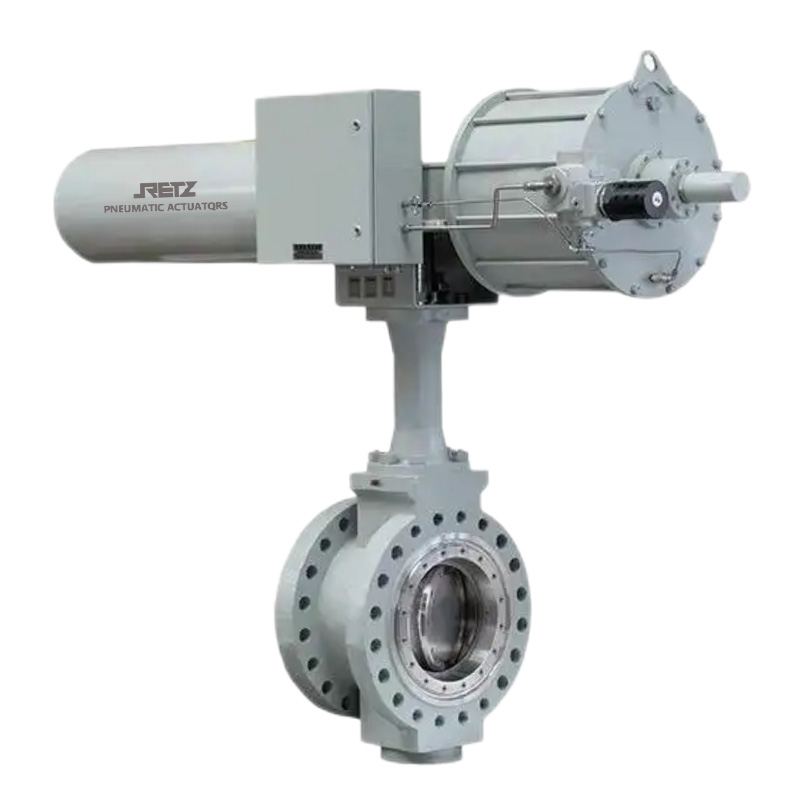

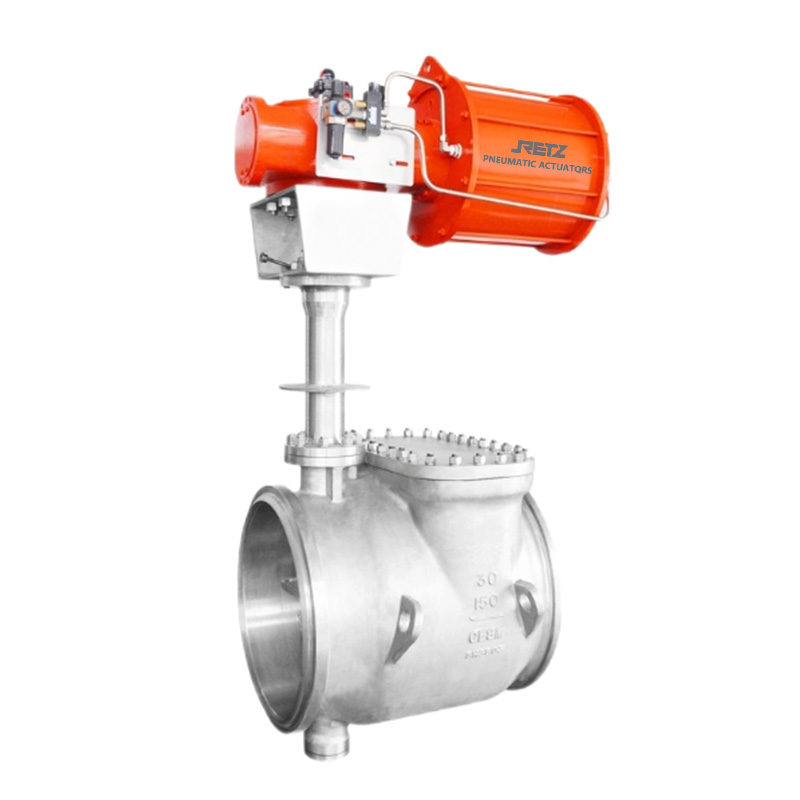

进口气动低温蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动低温蝶阀主要用于液化天然气(LNG)、液氮、液氧等介质，作为调节和输送液态低温介质的启闭装置。

　　结构特点Structural characteristics

　　·填料函抬高设计，保证了密封填料在低温下的长期稳定性阀杆密封采用低泄漏填料，确保满足低泄漏要求；

　　设置滴水板有效防止冷凝水流入保温层；

　　根据标准要求，关键部件在精加工之前进行深冷处理，消除材料相变的影响；

　　采用三偏心设计原理，启闭过程中无摩擦，启闭力矩小，操作灵活、轻便；

　　阀体密封面采用堆焊硬质合金或不锈钢，密封面具有耐冲刷、耐腐蚀、耐磨损等特点；

　　阀杆部位装有轴套支撑，可有效减小启闭力矩和阀杆磨损，保证密封更加可靠；

　　根据用户要求，可选用电动、气动、液动、电液联动等执行机构，实现远距离控制和自动化操作。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　主要零件与材质Main Parts and Materials

　　阀体Body：A351-CF8、A351-CF8M、A351-CF3

　　蝶板Disc：A351-CF8、A351-CF8MA、351-CF3

　　阀杆Stem：A182-F304、A182-F316、A182-F304L

　　密封圈Seal ring：聚四、聚三氟PTFE、PCTFE

　　填料Packing：聚四、低泄漏组合式填料PTFE、Low emission combined packing

　　尺寸范围Size Range2"-24"(DN50-DN600)

　　阀体结构Body Construction：对夹式、法兰式、对焊式带检修口低温蝶阀

　　温度范围Temperature range：-196℃~80℃

　　压力等级Pressure levels：10~160bar/150LB~900LB

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
