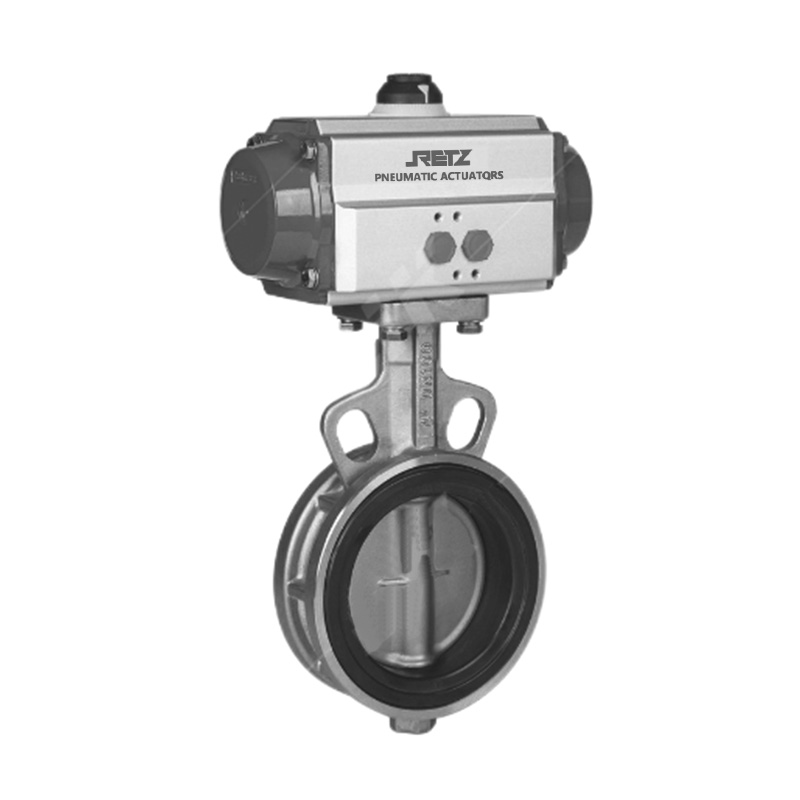

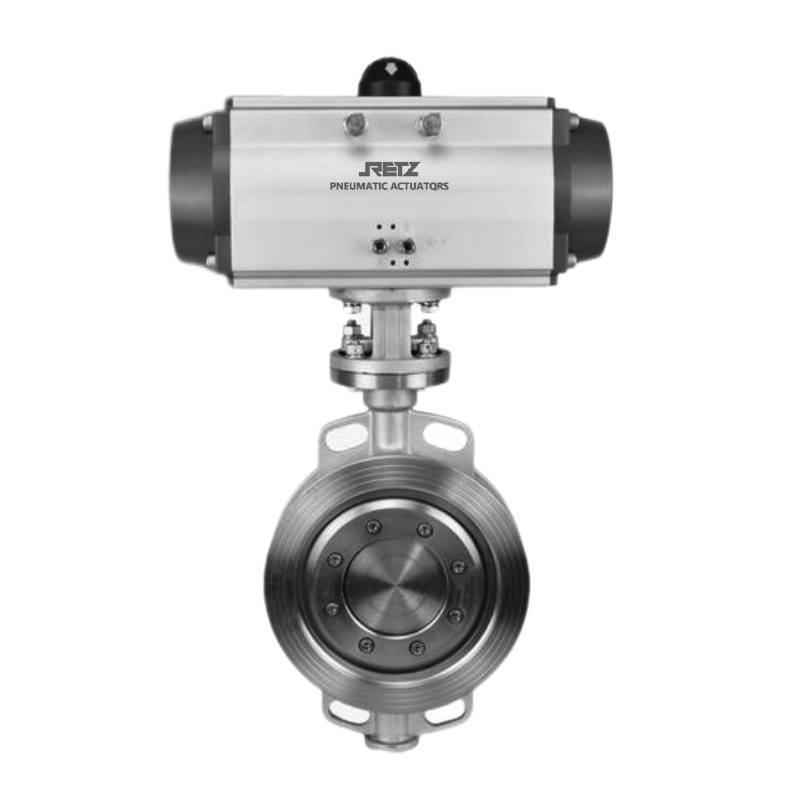

进口气动不锈钢蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动不锈钢蝶阀的密封结构形式有以下几种：中线密封、单偏心密封、双偏心密封，三偏心密封

　　密封原理简述如下：

　　1.中线密封蝶阀的密封原理Sealing Principle of Centerline Seal Butterfly Valve

　　蝶板密封中心和阀杆的回转中心重合，阀门依靠一定的过盈量在阀门与蝶板密封面间造成密封比压，保证阀门密封副的密封效果。此结构在阀体上衬胶，多适用于中小口径的蝶阀，由于是挤压变形，阀门在开关过程中，蝶板始终受到挤压，因此上下阀轴部分受到挤压较大，阀门的使用寿命受到影响；阀门的启闭力矩较大。缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四等弹性材料、但也因而在使用上受到温度的限制、这就是为什么传统上人们认为蝶阀不耐高温的原因。

　　2.单偏心密封蝶阀的密封原理Sealing Principle Of Single Eccentric Seal Butterfly Valve

　　由于蝶板的回转中心(即阀轴中心)与蝶板密封截面按a偏心设计，使得蝶阀在开启过程中，蝶板密封面逐渐脱离阀座密封面，蝶板转动至15°-25°时，蝶板密封面完全脱离阀座密封，完全开启时，两密封面之间形成间隙，从而使得蝶阀在启闭过程中，两密封面之间相对机械磨损及挤压大为降低，从而保证了蝶阀的密封原理。但由于整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多。

　　3.三偏心密封的密封原理The Sealing Prineiple of Variable Eccentrie Sealing

　　三偏心蝶阀的独特之处在于安装蝶板的阀杆轴是一个三段轴式结构，此三段轴式阀杆两段轴段同心，而中间段轴中心线与两端轴线偏离一个中心距，蝶板就安装在中间轴段上，这样的偏心结构使得蝶板在全开位置时成为双偏心状，而在蝶板转动到关闭位置时则成为单偏心状由于偏心轴的作用，在接近关闭时，蝶板向阀座的的密封锥面内移进一个距离，蝶板与阀座的密封面相吻合达到可靠的密封性能，当使用一定周期时阀座密封面磨损后，可以调整驱动机构，使蝶板的关闭位置，驱前若干角度，这样可以恢复到新的密封状态。

　　4.高性能蝶阀的密封原理High Performance Butterfly valve

　　一般的高性能蝶阀为单偏心或双偏心结构。双偏心结构是在设计时将阀轴偏离密封面中线，形成个偏心；轴稍稍离管路中心线，形成第二个偏心，偏心的目的在于使蝶阀开至大约20°之后，阀座与密封圈之间脱离，从而减少摩擦。

　　阀座密封原理Sealing Principle of Seat

　　1、蝶板处于关闭状态，介质从阀座上游进入，在介质力的作用下，密封圈紧贴蝶板密封面，由于密封圈的弹性和变形作用，保证密封副的密封。

　　2、蝶板处于关闭状态，介质由阀座下游进入，在压板上下挤压下，密封圈克服介质的作用力，紧贴蝶板密封面，保证密封副的密封。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　主要零件与材质Main Parts and Materials

　　阀体Body：WCB/304/316/GGG40

　　蝶板Disc：304/304L/316/316L/球墨铸铁

　　阀杆Stem：410/304/316/17-4PH

　　阀座：橡胶、PTFE、304、316

　　尺寸范围Size Range2"-24"(DN50-DN600)

　　阀体结构Body Construction：对夹式、法兰式

　　温度范围Temperature range：-196℃~600℃

　　压力等级Pressure levels：10~160bar/150LB~900LB

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

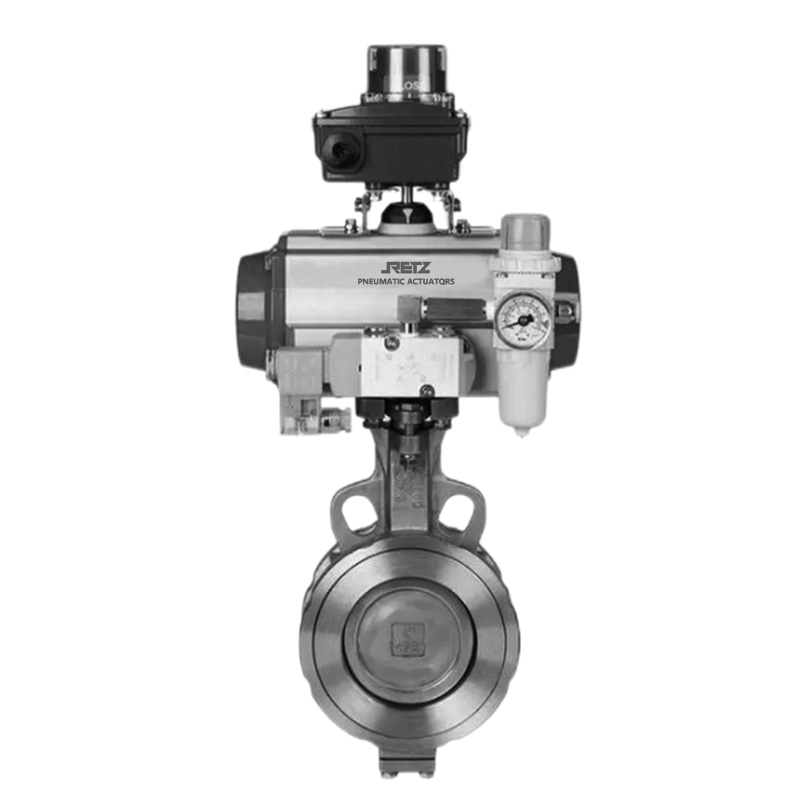

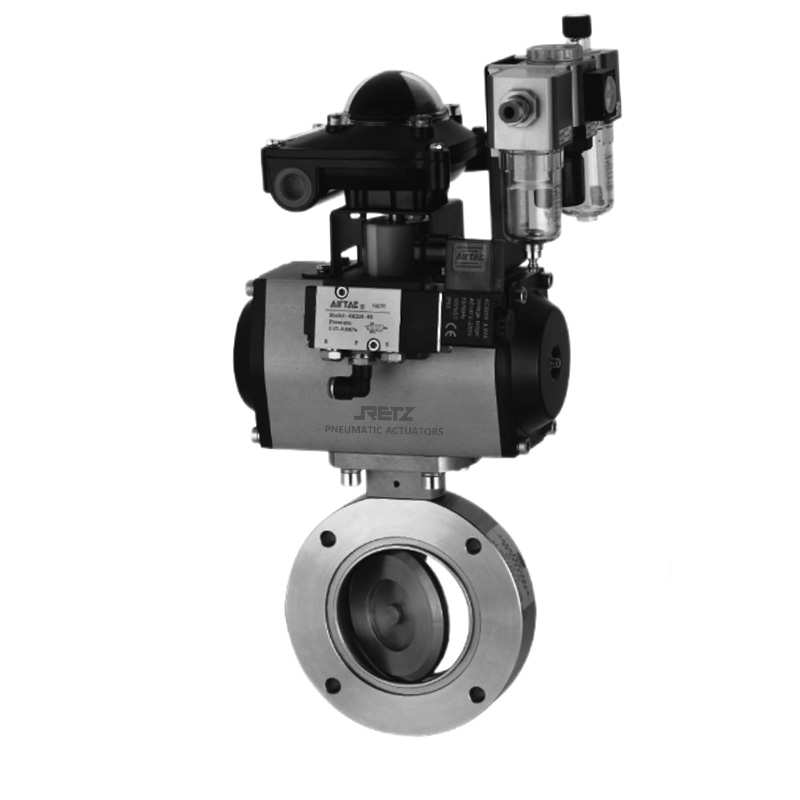

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
