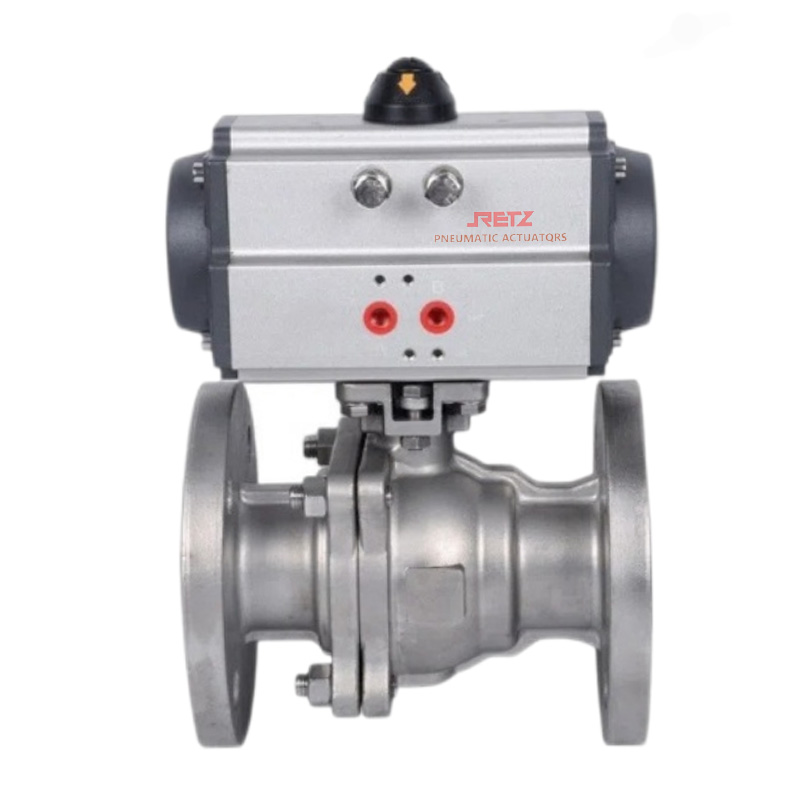

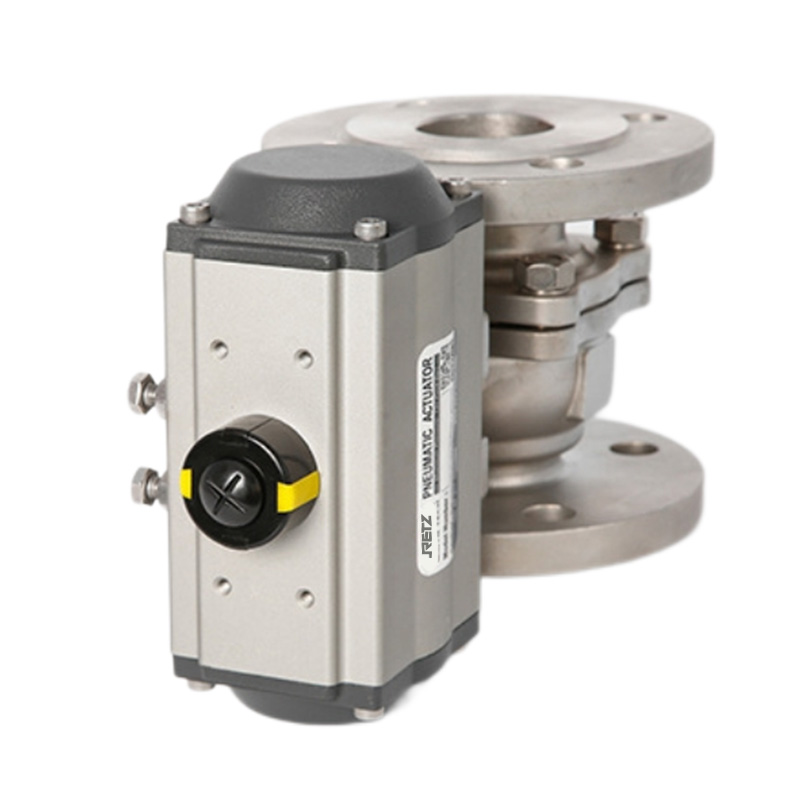

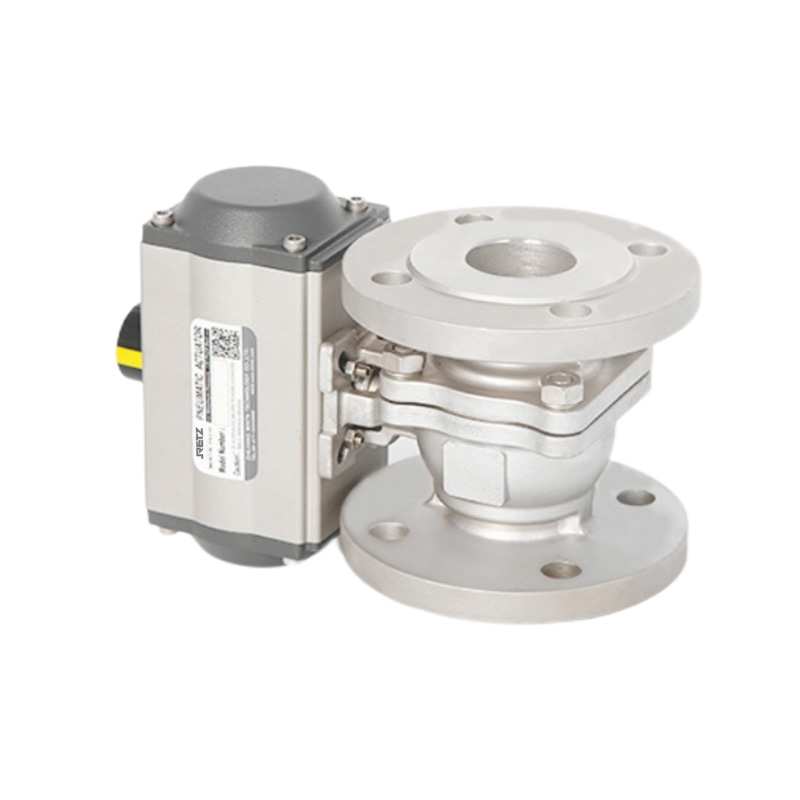

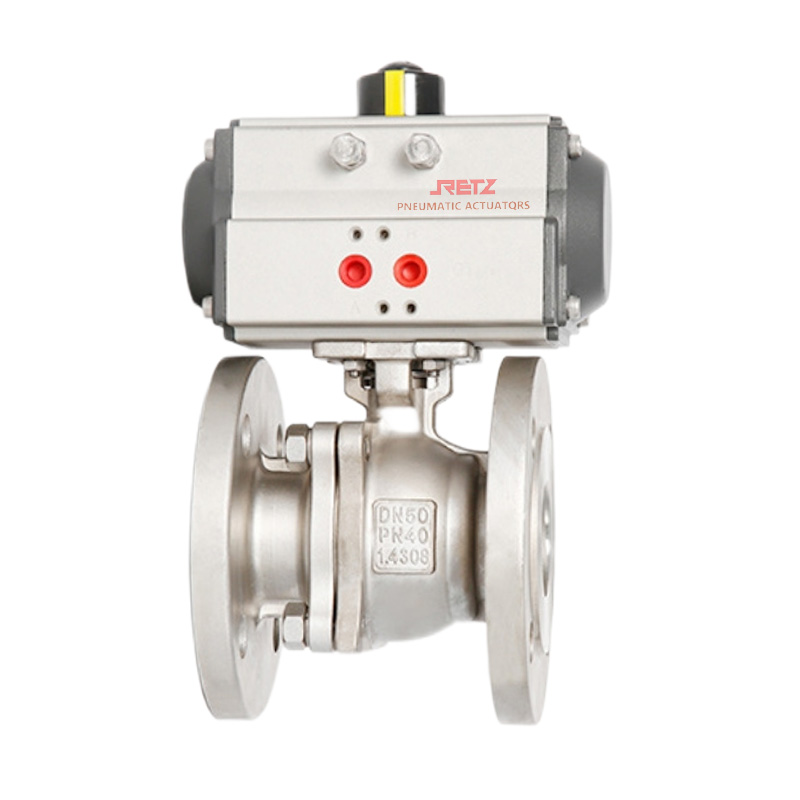

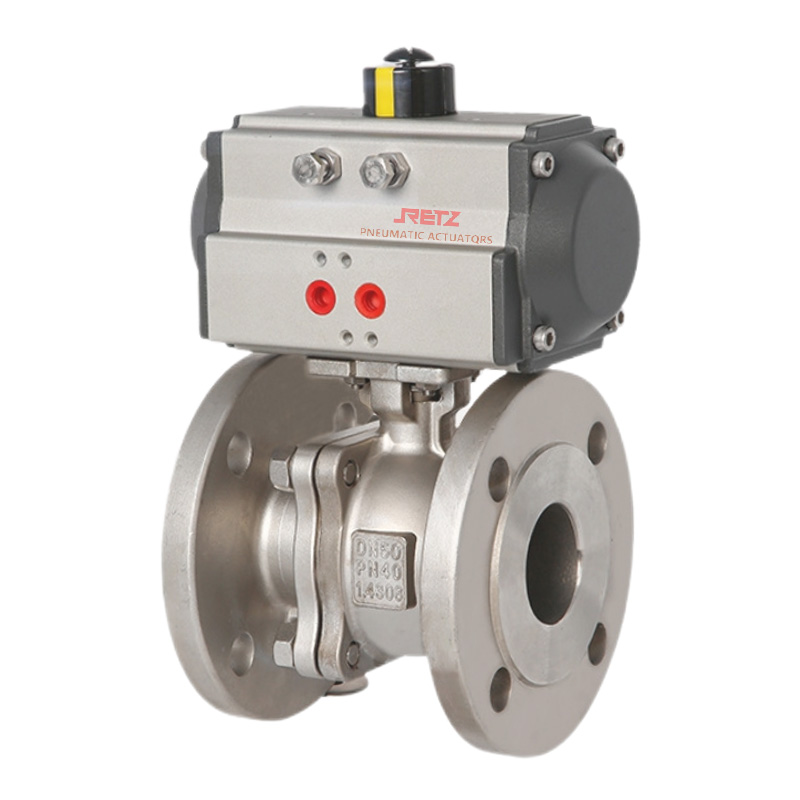

进口气动O型球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动O型球阀的阀座多选用聚四氟、对位聚苯等高分子聚合材料，密封性能好，但材料相对较软。由于材料较软，但又要达到一定的密封比压，势必增加启闭扭矩，为了尽量改善此种情况，本公司采用双斜面弹性密封圈或V形槽弹性密封圈结构设计，利用管道内压力推动球体，帮助密封。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。介质压力较大时，密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀，考虑到介质压力不能确保阀座可靠密封，而预紧力长期使用后又会衰减，故对于低压、压或真空工况用球阀，采用弹簧加载的阀座密封结构，能确保球阀长期可靠的密封。

　　球阀特点

　　1、O型球阀采用全通径或缩径设计，流通阻力小。

　　2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为化。

　　3、阀杆采用内装式，轴肩及聚四氟（或增强石墨）推力垫结构防止阀杆因管道内压力而吹出，同时聚四氟（或增强石墨）材料减小阀门的启闭扭矩，使操作更为省力。

　　4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系统安全。

　　5、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。

　　6、可选气动、电动、及气动调节型、电动调节型。

　　技术参数

　　执行器型号：RSC单作用/RDA双作用

　　供气压力:0.4～0.7MPa

　　气源接口:G1/4"、G1/8"、G3/8"、G1/2"

　　环境温度:-30～+70℃

　　作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　配套附件:电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

　　公称通径：DN15~DN200(1/2"~8")

　　公称压力(MPa)：PN1.6～4.0MPa(150LB～300LB)

　　使用温度：-20～150～250℃

　　阀芯形式：“O”型球形阀芯

　　连接形式：法兰

　　阀体材质：铸钢WCB、不锈钢304/316L
