| 型号 |

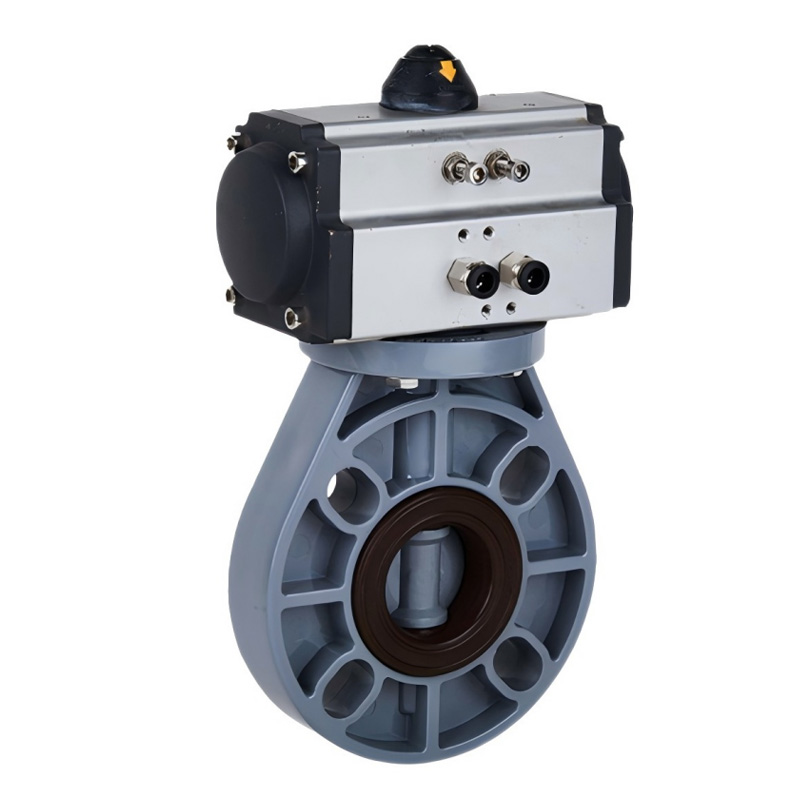

进口耐酸碱气动PVC蝶阀 |
材质 |
PVC |
| 驱动方式 |
气动 |
连接形式 |
对夹 |
| 压力环境 |
常压 |
特殊功能 |
用于调节的工控。气动执行机构具有结构简单、动作迅速 |
| 适用介质 |
酸 碱 |
外形 |
大型 |
| 形态 |
蝶式 |
流动方向 |
双向 |
| 工作温度 |
常温 |
产地 |
美国 |
| 零部件及配件 |
阀体 |
是否跨境货源 |
是 |
| 厂家 |
RETZ |
|
RETZ瑞茨/我们一直致力于高精度流量测量领域的持续创新，始于2005……
描述
气动PCV蝶阀的动力源，通过压缩空气驱动阀板旋转，可以是开关型，亦可以用于调节的工控。气动执行机构具有结构简单、动作迅速。
工作原理
当气动执行机构接收到控制信号时，压缩空气进入执行机构的气缸内，推动活塞运动，从而带动阀杆和阀板旋转。阀板的旋转角度可以通过控制信号进行调节，从而实现对流体流量的控制。
当阀板旋转到与流体通道垂直的位置时，阀门关闭，阻止流体通过；当阀板旋转到与流体通道平行的位置时，阀门完全打开，流体可以顺畅地通过。
产品特点Features
改进的阀座设计，出色的密封性能。
加厚的阀体和加强筋，无镂空设计，针对应力集中进行设计优化，增强阀门在苛刻工况下的强度。
球形设计阀瓣提供的耐用性和改进的Cv值。
动作迅速：气动执行机构响应速度快，能够在短时间内实现阀门的开启和关闭。
控制精度高：通过调节气动执行机构的控制信号，可以实现对阀门开度的控制，从而满足不同的流量控制要求
结构
气动PCV蝶阀主要由阀体、阀板、阀杆、密封件、气动执行机构等组成。
阀体：通常采用铸铁、铸钢或不锈钢等材质制成，具有良好的强度和耐腐蚀性。阀体的形状为圆形或方形，内部有流体通道，阀板在通道中旋转以控制流体的通断。
阀板：一般为圆形，由金属或非金属材料制成。阀板的边缘与阀体的密封面紧密贴合，确保阀门的密封性。
阀杆：连接阀板和气动执行机构，传递动力使阀板旋转。阀杆通常采用不锈钢材质，具有良好的强度和耐腐蚀性。
密封件：包括阀体与阀板之间的密封、阀杆与阀体之间的密封等。密封件的材质通常为橡胶、聚四等，具有良好的密封性能和耐磨性
技术参数
阀体：FRPP、PVDF、UPVC、CPVC
阀瓣：FRPP、PVDF、UPVC、CPVC
密封橡胶：EPDM,FPM
阀杆：不锈钢
规格：2-24"
压力：10bar
温度：-10℃~+80℃
