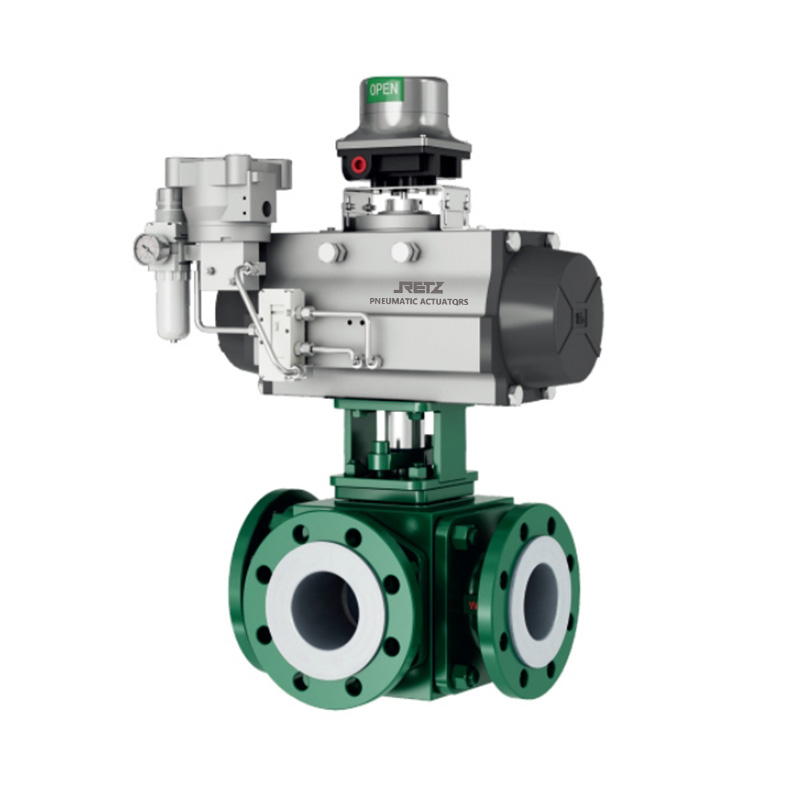

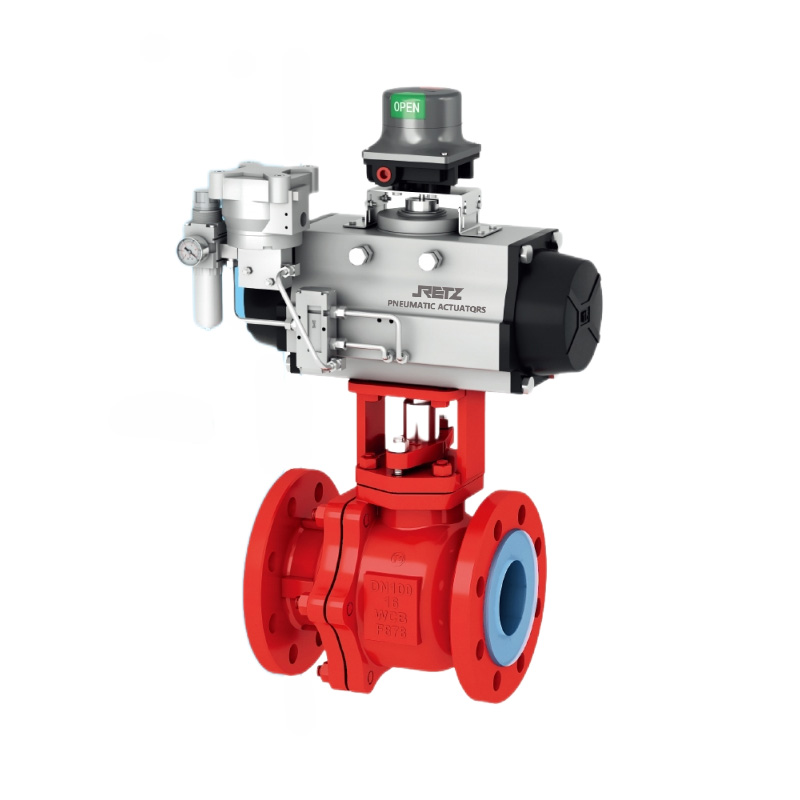

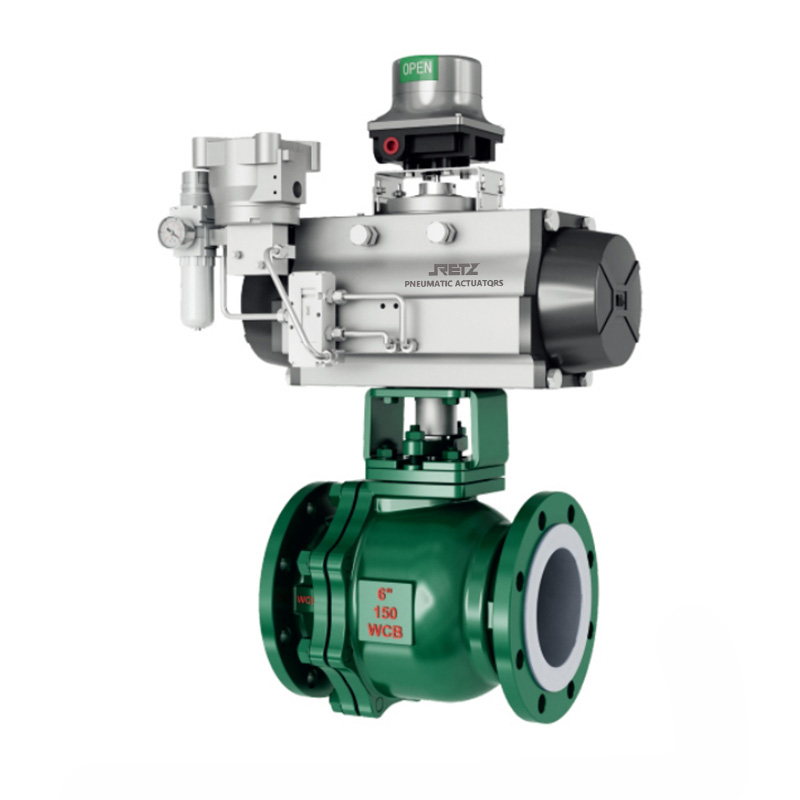

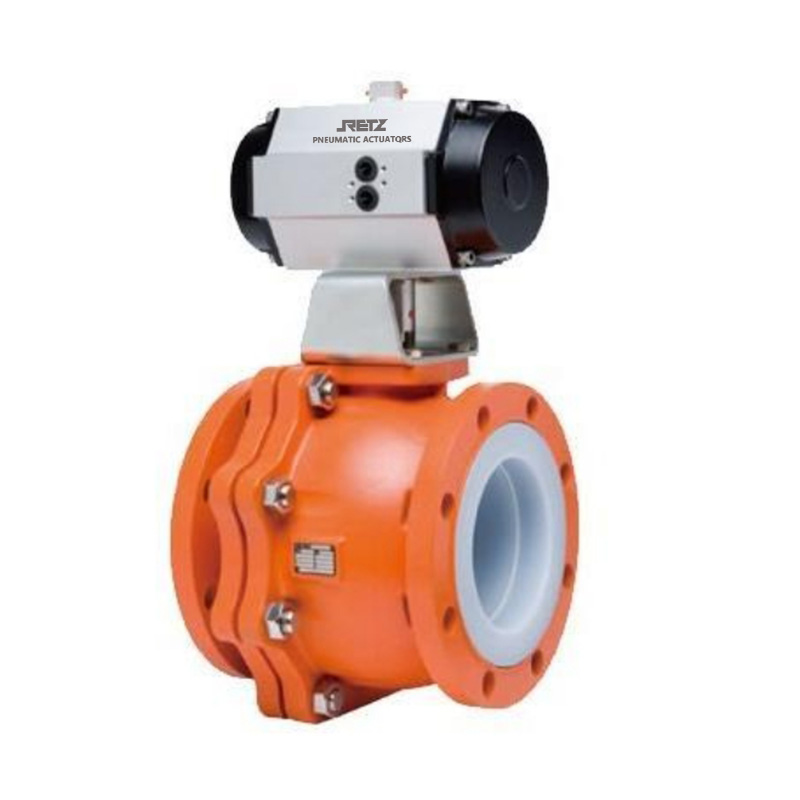

进口耐腐蚀气动衬PTFE球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

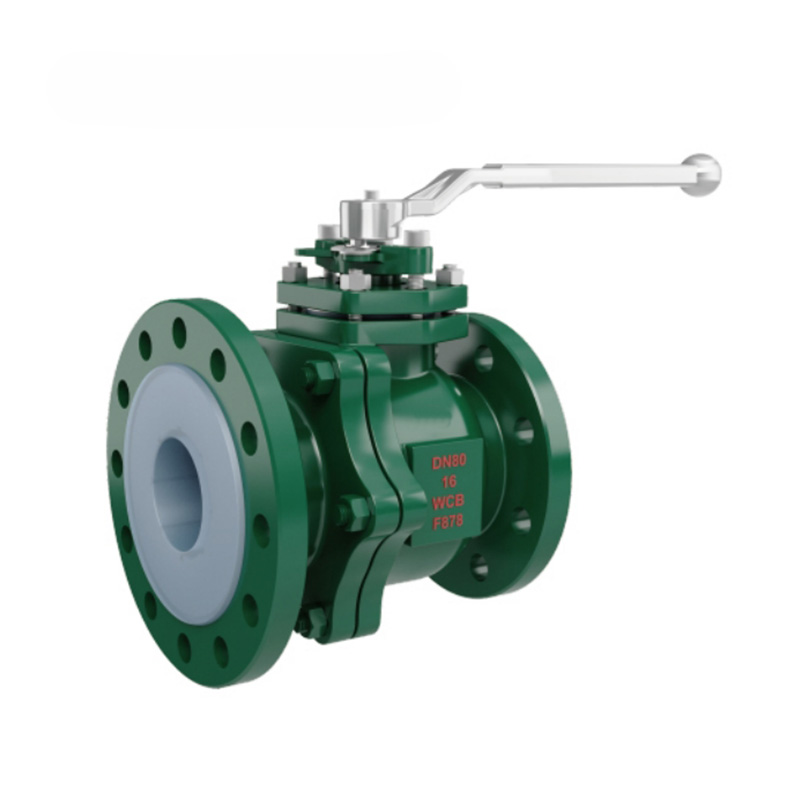

　　耐腐蚀气动衬PTFE球阀的防腐蚀能力主要来自于阀体内部的氟塑料衬里。常用的氟塑料有聚四（PTFE）、聚全氟乙（FEP）等。这些氟塑料具有极其优异的化学稳定性，能够耐受大多数强酸、强碱、有机溶剂等腐蚀性介质的侵蚀。氟塑料衬里与阀体紧密贴合，将腐蚀性介质与阀体金属隔离开来，防止金属阀体与腐蚀性流体直接接触，从而避免了阀体的腐蚀。同时，氟塑料还具有极低的摩擦系数和良好的不粘性，使得流体在阀门内流动时阻力较小，不易产生结垢和堵塞现象，进一步提高了阀门的流体控制性能和使用寿命

　　结构特点Structural characteristics

　　1.采用FEP衬里层的球阀，具有极高的化学稳定性，可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质；

　　2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，便于管路系统更的通球扫线和管路维护；

　　3.启闭件球体与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性；

　　4.结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；

　　5.两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　公称通径：DN15~DN200(1/2"~8")

　　公称压力(MPa)：PN1.6(150LB)

　　使用温度：-20～150℃

　　阀芯形式：“O”型球形阀芯

　　密封填料:聚四(PTFE)/硬密封

　　连接形式：法兰

　　阀体材质：WCB铸钢、不锈钢304/316L

　　环境温度:-30～+60℃

　　作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
