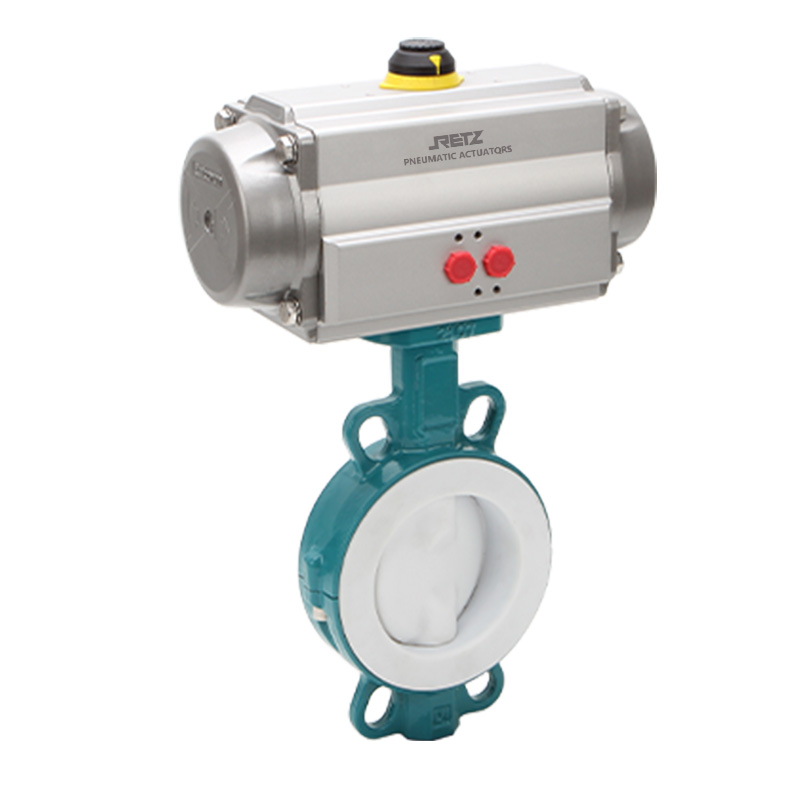

进口耐腐蚀气动衬PFA蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　耐腐蚀气动衬PFA蝶阀所独特设计的衬氟蝶阀非常适用于液体、粉末、或气体状态下的腐蚀性和研磨性工艺介质的关闭、流量控制和节流

　　模块化设计

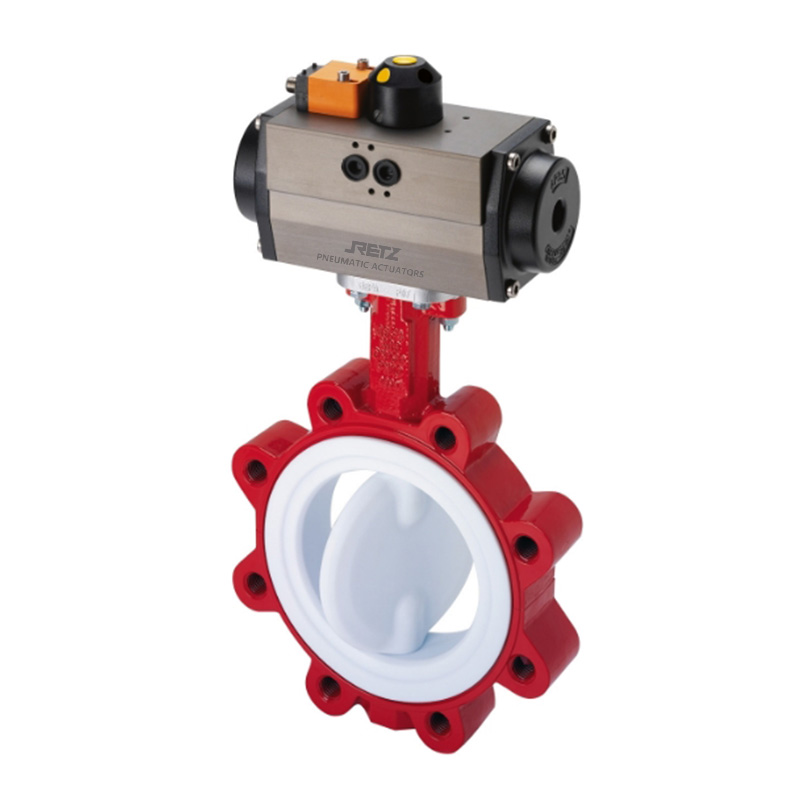

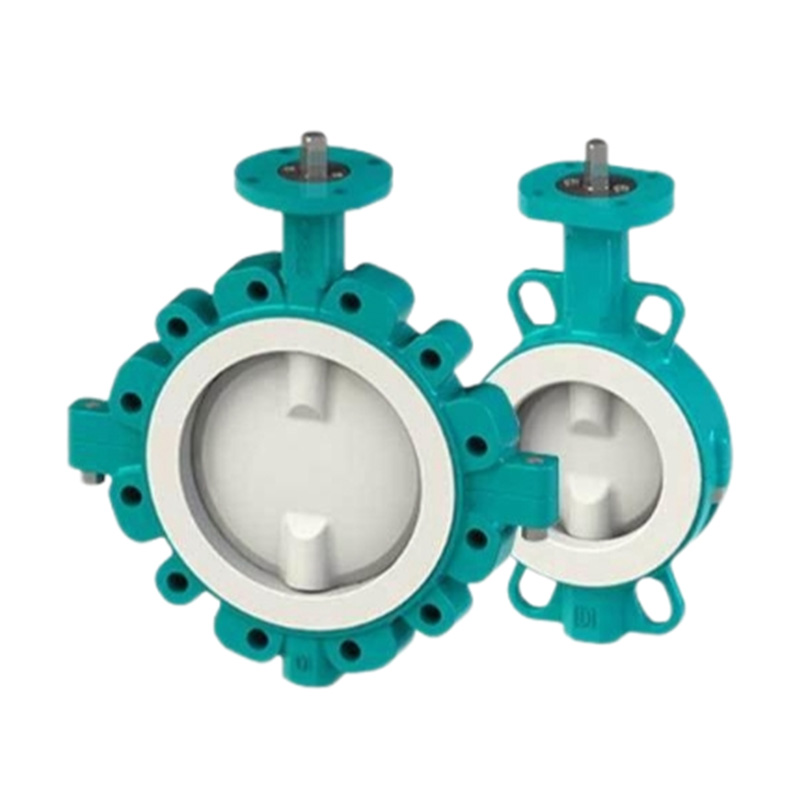

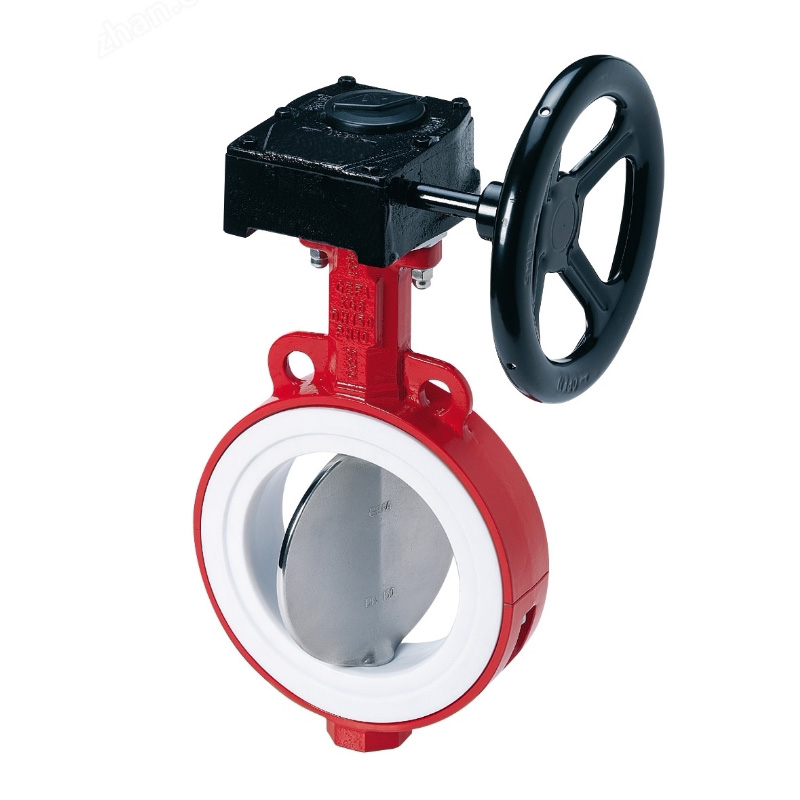

　　阀门有对夹式、凸耳式、法兰式三种型号。标准配置为DN150≤手柄操作，≥DN200为蜗轮操作，或者可以配备气动执行机构，电动执行机构。

　　坚固的设计，阀体由铸钢WCB(1.0619)制成，涂层为RAL5015天空蓝，或采用不锈钢CF8M(1.4408)。可包覆聚四(PTFE)、超高分子量聚(PFA)。

　　结构特点Structural characteristics

　　重型设计，其整体结构紧凑，结实，耐用，免维护低扭矩操作轻便可以使用更小执行机构

　　通用型设计，可直接安装在ANSI150LB/PN10/PN16/JIS10K的法兰

　　ISO 5211顶法兰标准，手柄式可以直接更换气动执行机构而无需加支架。高阀颈设计

　　适用于高温管线保温材料的包覆。

　　采用铝合金气动涡轮手柄均使用环保美观的铝合金材质

　　分体式设计，高性能轴密封的典型结构

　　无缝型设计，防止外部污染物进入阀腔

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　主要零件与材质Main Parts and Materials

　　阀体Body：WCB/304/316/2205/GGG40

　　蝶板Disc：304/304L/316/316L/2205、哈氏合金、钛合金Ti2、PTFE+(WCB/304/316

　　阀杆Stem：410/304/316/17-4PH

　　阀座：PTFE/PFA/RPTFE(增强四氟)

　　轴承: 316+PTFE

　　填料: PTFE

　　压盖: 304

　　靠背: FKM

　　螺栓: 201/304

　　尺寸范围Size Range2"-12"(DN50-DN300)

　　阀体结构Body Construction：对夹式、法兰式

　　温度范围Temperature range：-196℃~80℃

　　压力等级Pressure levels：10~16bar/150LB

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

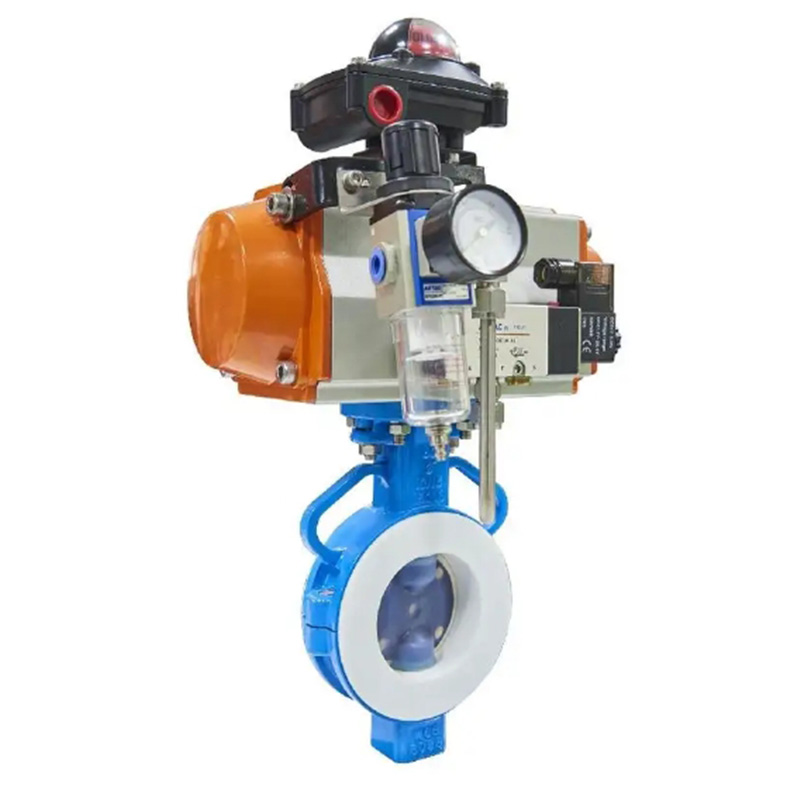

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
