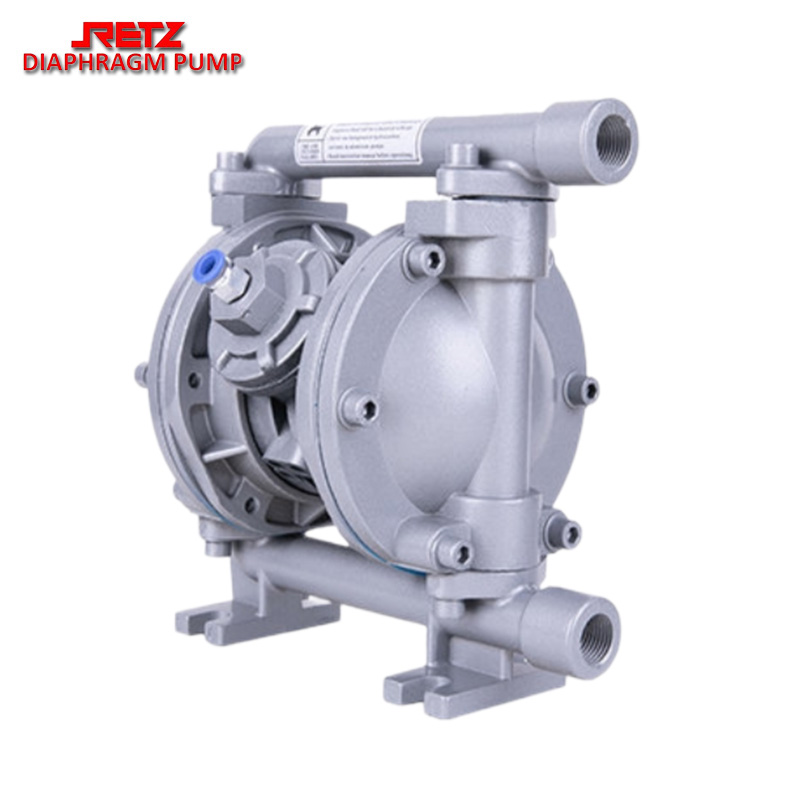

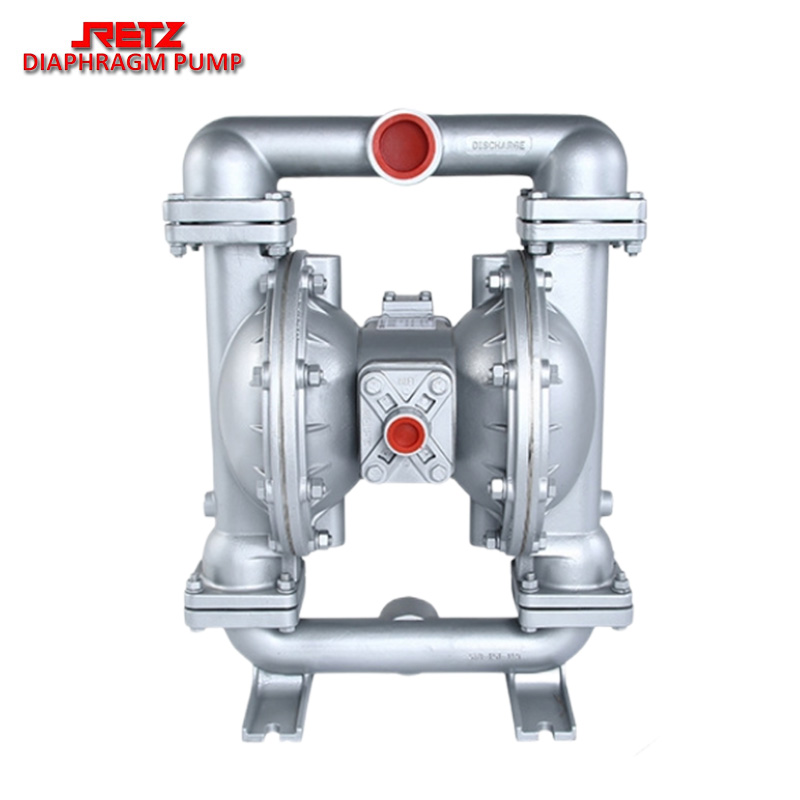

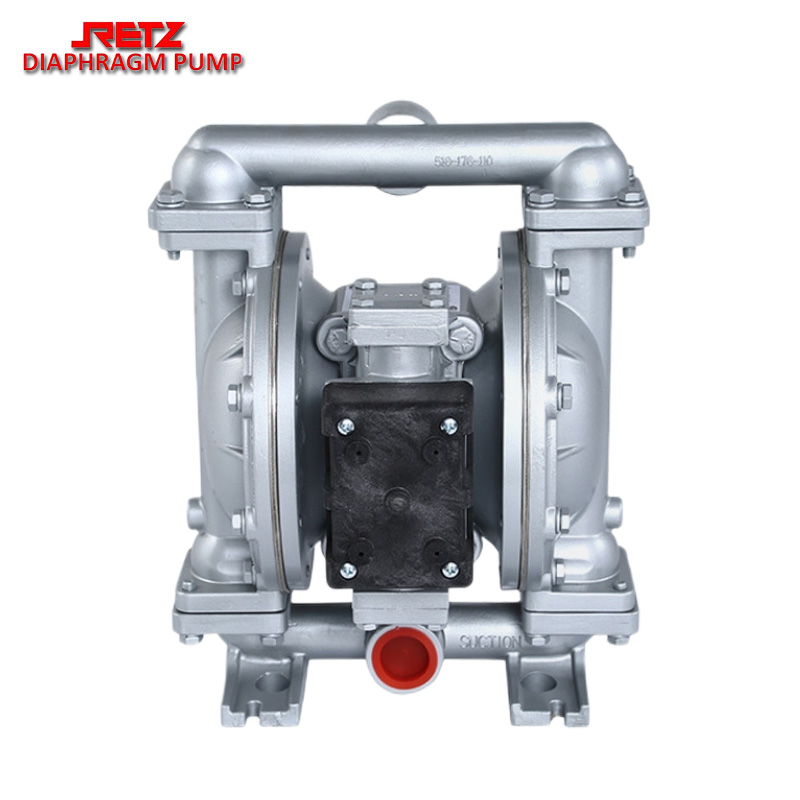

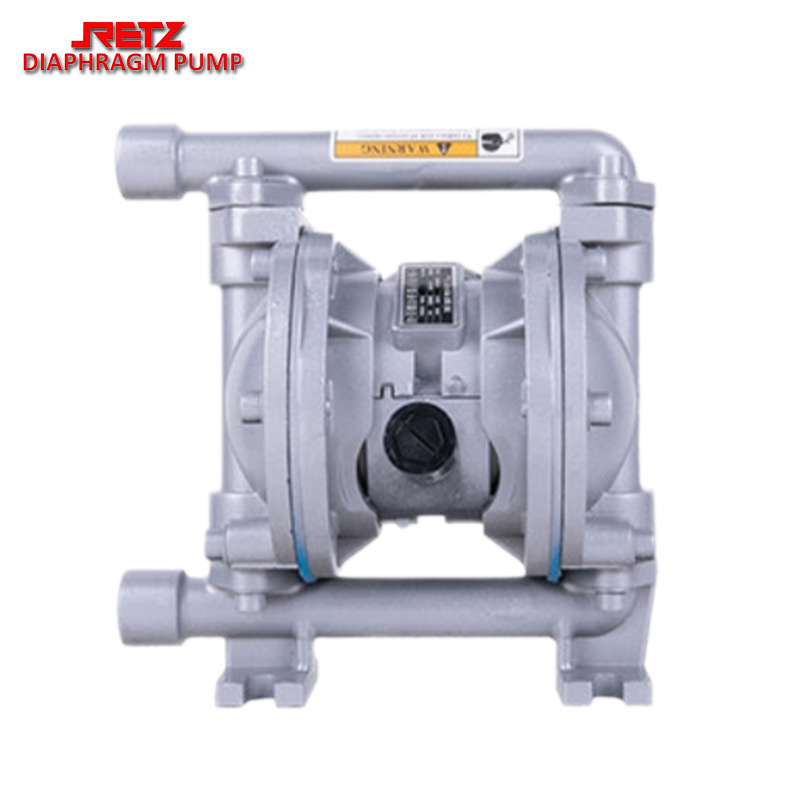

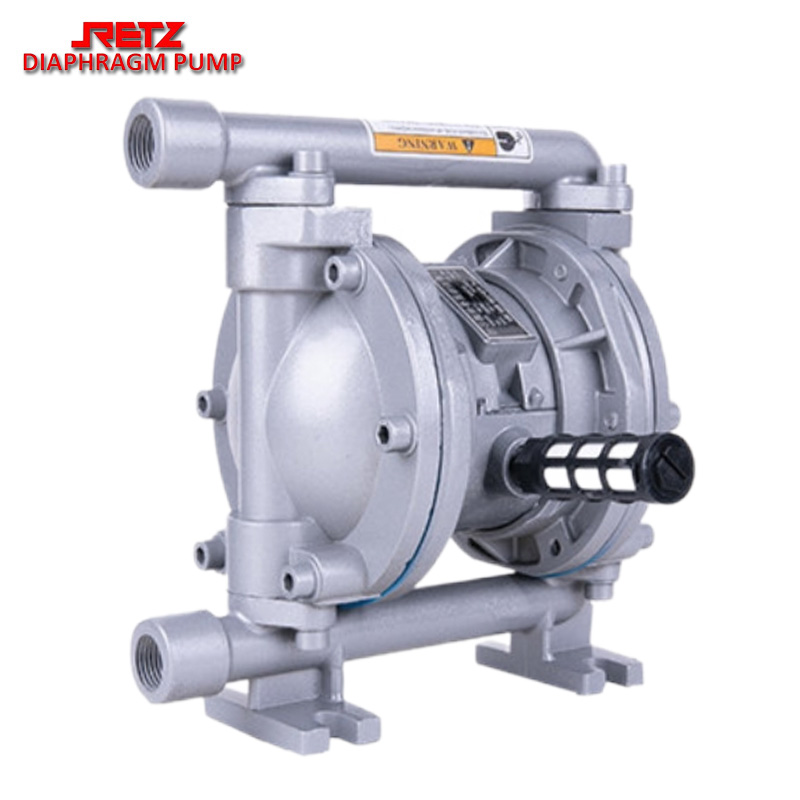

进口铝合金气动隔膜泵 污水泥浆增压双隔膜泵

　　retz瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　概述product deion

　　retz铝合金气动隔膜泵是一种新型输送机械采用压缩空气为动力源，对于各种腐蚀性液体，均能予以抽光吸尽。广泛用于石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果，也可根据用户要求，分为铸铁、不锈钢、铝合金、氟塑料等。

　　主要用途usathe field

　　花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆

　　各种油漆、颜料、胶水、粘合剂

　　各种瓦、瓷、砖器及陶瓷釉浆

　　各种磨料、腐蚀剂、清洗油垢

　　各种剧毒、易燃、易挥发液体

　　各种污水、水泥灌浆及灰浆

　　各种强酸、强碱、强腐蚀液体

　　各种粘稠浆、乳化液、各种软膏化装品

　　各种固液分离设备的前级送压装置

　　工作原理working principle

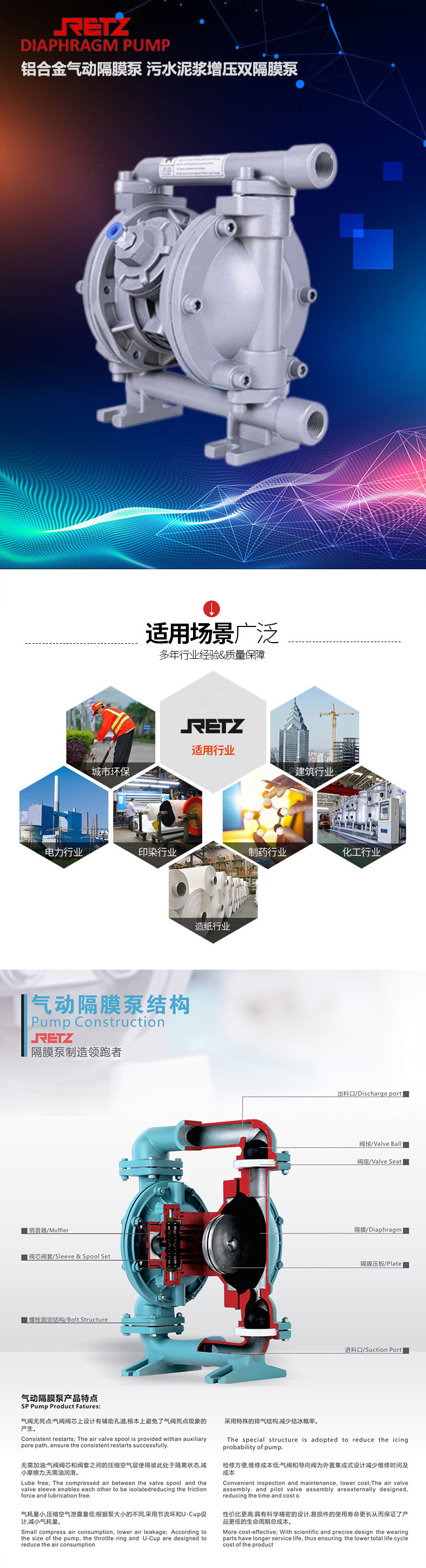

　　在泵的两个对称工作腔中a、b中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

　　在图示中压缩空气由e进入配气阀，使膜片向右运动，则a室的吸力使介质由c入口流入，推动球阀2进入a室，球阀④则因吸入而闭锁；b室中的介质则被挤压，推开球阀③由出d流出，同时使球阀①闭锁，防流，就这样循环往复使介质不断从c入口处吸入，d出口处排出。

　　性能特点function

　　1.气阀无死点：气阀阀芯上设计有辅助孔道，根本上避免了气阀死点现象的产生。

　　consistent restarts;the air valve spool is provided withan auxiliarypore path,ensure the consistent restarts successfully

　　2.无需加油：气阀阀芯和阀套之间的压缩空气层使得彼此处于隔离状态，减小摩擦力，无需油润滑。

　　lube free;the compressed air between the valve spool and thevalve sleeve enables each other to be isolatedreducing the frictionforce and lubrication free.

　　3.气耗量小，压缩空气泄露量低：根据泵大小的不同，采用节流环和u-cup设计，减小气耗量。

　　small compress air consumption,lower air leakage;according tothe size of the pump,the throttle ring and u-cup are designed toreduce the air consumption

　　4.采用特殊的排气结构，减少结冰概率。

　　the special structure is adopted to reduce the icingprobability of pump.

　　5.检修方便，维修成本低：气阀和导向阀为外置集成式设计减少维修时间及成本

　　convenient inspection and maintenance,lower cost;the air valveassembly.and pilot valve assembly areexternally designed,reducing the time and cost o

　　6.性价比更高：具有科学精密的设计，易损件的使用寿命更长从而保证了产品更低的生命周期总成本。

　　more cost-effective;with scientific and precise design the wearingparts have longer service life,thus ensuring the lower total life cyclecost of the product

　　性能参数performance paramete

　　口径：10-100，进口连接：dn10-dn40丝扣、dn50-dn100法兰

　　流量：0-30(m2h)

　　扬程：0-50(m)

　　出口压力：6(kgf/cm2)

　　吸程:5-7(m)

　　允许颗粒直接：1-10(mm)

　　供气压力：7(kgf/cm2)

　　空气消耗量：0.3-0.6-0.9-1.5(m3/min)

　　膜片外径：50(m3/min)
