进口两相流流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

　　RETZ气液两相流量计是针对天然气井口气液两相在线不分离计量而设计，同时计量井口产气量和产液量的一款专用流量计。它以专用文丘里管为节流元件、采用二台高精度单晶硅复合传感器和一支数字温度计为测量元件，同时测量文丘里管的上游压力、下游压力、总测差压、分测差压、以及流体温度，通过虚高原理为基础的专用算法，准确的计算出气相流量和液相流量。

　　工作原理Working principle

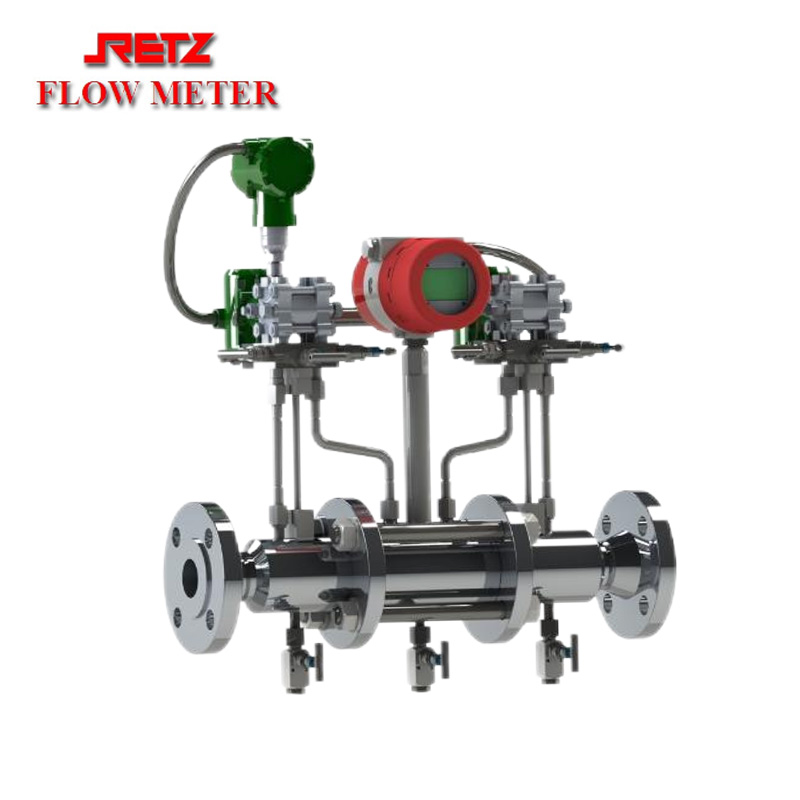

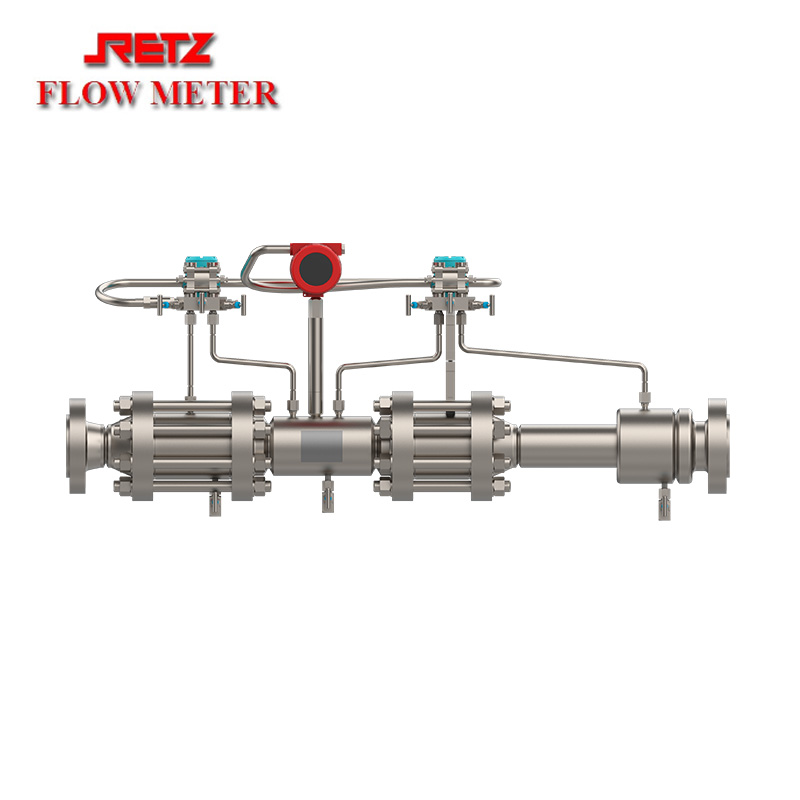

　　1、长喉颈文丘里湿气流量计

　　“长喉颈文丘里湿气流量计”是一种新型的适用于中低含液率湿气两相流流量计量的智能装备产品。该产品基于计算流体动力学CFD数值模拟技术优化设计了异型文丘里管，经过对文丘里喉部长度、扩张段结构、取压位置、取压方法、差压组合方法、相含率测量方法、流型适应性以及计量模型等一系列的长期深入的理论与实验研究工作，了三差压双比值法液相含率测量技术，实现了湿气两相在线不分离混合测量。

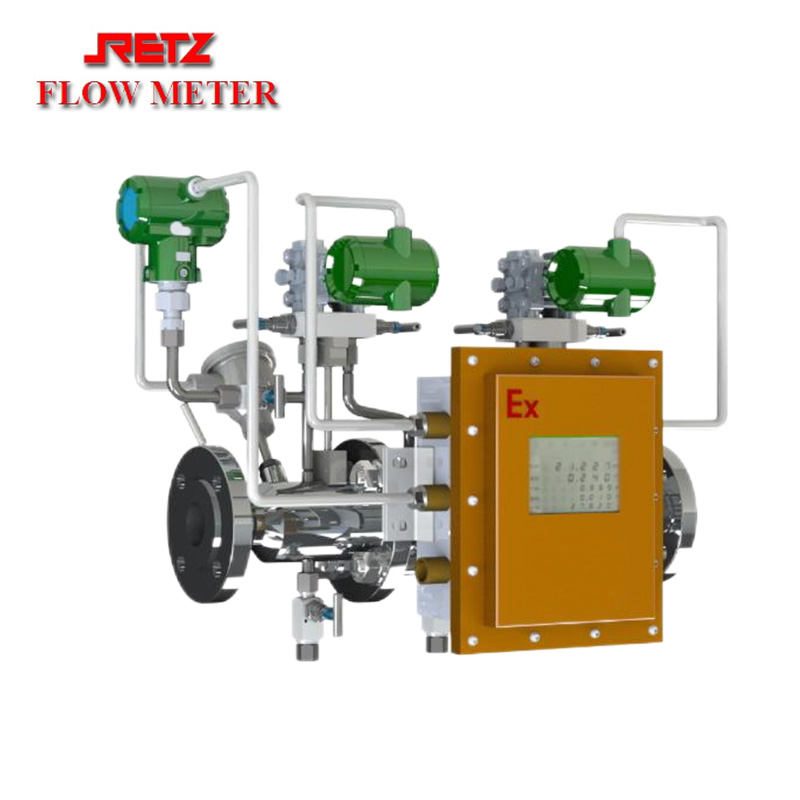

　　2、新月孔板湿气流量计

　　“新月孔板湿气流量计”是一款适用于中高含液率湿气两相流流量计量的智能装备产品。该产品基于计算流体动力学CFD数值模拟技术，优化设计出一种非轴对称新月形节流件结构，经过对新月孔板截面结构、取压位置、取压方法、差压组合方法、相含率测量方法、流型适应性以及计量模型等一系列的理论与实验研究工作，实现了较宽含液率湿气两相在线不分离混合测量。

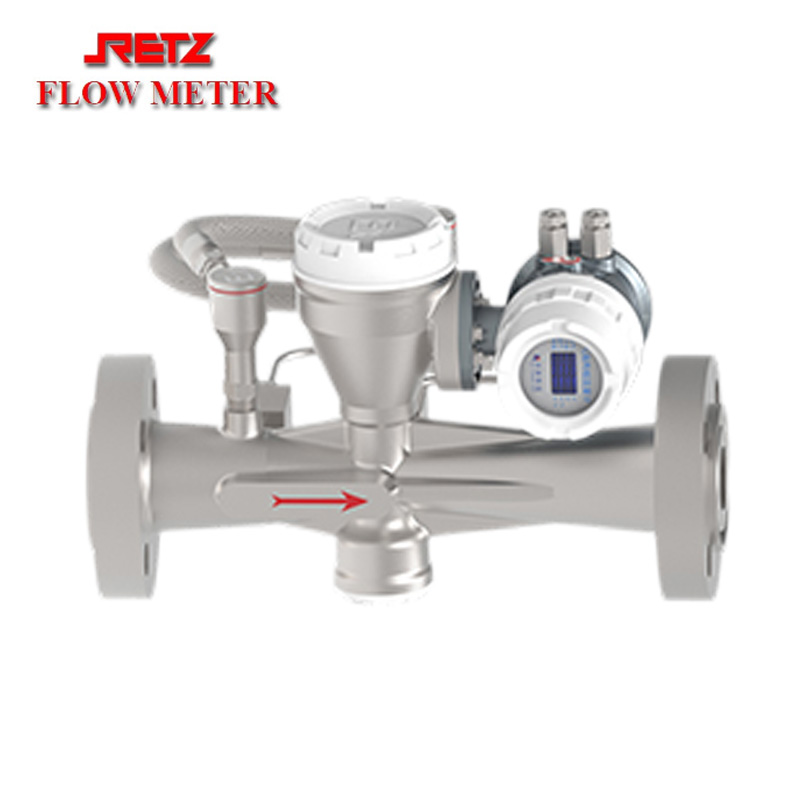

　　3、微波气液两相流量计

　　“微波气液两相流量计”适用于含液率范围0-100%的气液两相流量测量领域，将微波技术与喷嘴节流装置有机结合，同时可测量气相和液相两相流量，核心部件国产化、质量稳定，可靠性好。

　　产品特点Characteristic

　　量程宽：含液率范围0-100%工况；

　　AI特色：流型判别能力好；

　　无需分离：无可动部件，可靠性高，安装、运维成本；

　　抗磨损、低压损：喷嘴流线型设计；

　　低功耗：功耗小于5W；

　　具有数据远传功能，操作便捷。

　　可测量介质：来自各种气田的井口气体，如常规气、凝析气、页岩气、煤层气、湿饱和蒸汽等。l

　　混合流量测量：湿气两相混合流量测量，无分离器所需，无运动部件，结构简单。l

　　无放射性：无射线源，安全可靠。l

　　液相直接测量：原“双差压比法”测量技术，高精度差压变送器，两相良好内容物测量精度

　　流动适应性强：可适应中低液位的各种流型工作，如分层流、波浪流、环形流、雾流、段塞流等。

　　技术参数Technical Parameter

　　●外壳防护等级：IP66

　　●时钟精度：误差≤0.5s/d.

　　●累计流量准确度：±0.02%

　　●温度测量准确度：±0.3℃

　　●压力测量准确度：±0.2%FS

　　●差压测量准确度：±0.2%FS

　　●气相流量准确度：±5%，测量范围：30~160m3/h

　　●液相流量准确度：±10%，测量范围：0~3m3/h

　　●防爆类型：本安型；防爆标志：ExibⅡBT4 Gb

　　●储存能力：“黑匣子”记录2048条；小时流量记录：90天 ；分钟流量记录：7天
