| 型号 |

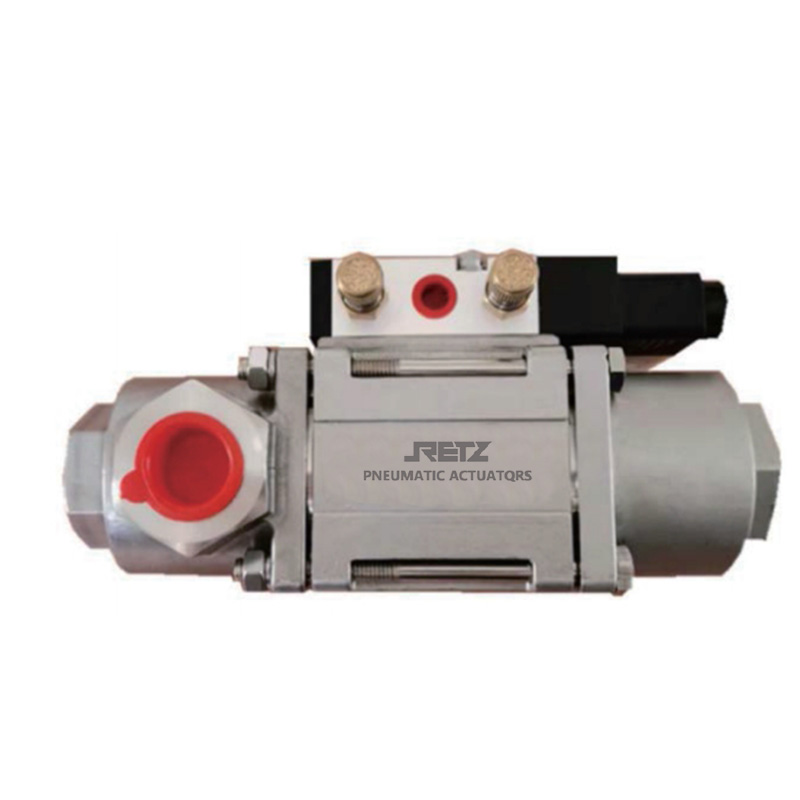

进口两位三通气控同轴阀 |
材质 |
不锈钢 |
| 驱动方式 |
气动 |
连接形式 |
法兰 |
| 压力环境 |
常压 |
工作温度区间 |
-40~260℃ |
| 特殊功能 |
介质压力作用在阀座上，活塞几乎不受阻力干扰，所以阀门可快速开或关 |
外形 |
大型 |
| 流动方向 |
换向 |
类型(通道位置) |
直动式 |
| 工作温度 |
常温 |
公称通径 |
15-80 |
| 产地 |
美国 |
密封形式 |
软密封型 |
| 零部件及配件 |
阀体 |
厂家 |
RETZ |
RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……
产品简介/PRODUCT INTRODUC
两位三通气控同轴阀的工作原理是压缩空气迫使活塞往复运动，达到阀门的开启和关闭。介质压力作用在阀座上，活塞几乎不受阻力干扰，所以阀门可快速开或关。经过改进的阀内结构，使介质流态更好，压损更小；可实现分流及合流功能。
产品特点Product Features
二合一的功能，性价比更高
单一产品结合两项功能, -管路的开关控制-控制此开关的动作
大量节省安装空间-随装随用，节省传统需安装气缸、接头及阀的空间
大量节省安装工作时间，节约传统气缸阀组安装工时50%
安全、可靠，减少了传统气缸制动阀安装时的多个连接交接面，维修更加简单
平衡式结构设计，零压差启动，低驱动力
直通式结构设计，低压降
完整的产品系列与多种介质相容
阀门功能齐全：常闭式、常开式、双动式
NUMAR标准气动安装界面，更多电磁阀安装选择
VITON及EPDM密封圈可供选
技术参数Technical Parameter
基本规格
机能：两位两通
连接：3/8-2
接口形式：G，Rc，NPT，法兰
压力范围：0-60MPa
功能：双气控、弹簧常闭、弹簧常开
阀体材料：不锈钢，高性能合金钢
阀座密封材料：合成树脂对金属，金属对金属，铝合金
密封材料：HPU，NBR，EPDM，PTFE，FKM，FFKM
真空：＜10-7Pa.L/s
介质：气态，液态，凝胶状，颗粒，高污染，腐蚀性
操作时间：50-3000ms（响应时间20ms）
环境温度：-10~50℃
介质温度：-10~60℃（常规），-40~260℃
电气规格
额定电压&功率：24VDC & 2.5W，220VAC & 2.5VA，特殊电压按要求提供
防护&耐热等级：IP65 & B级
连接：DIN C型插头（PG7）标配，M12X1插座，特殊连接方式按要求提供
手动控制方式：先导电磁阀手动按钮
气驱动规格
控制方式：气控，两位五通先导电磁阀
温度：-10~50℃（无结露）
驱动压力：2-8 bar
润滑：无需润滑
