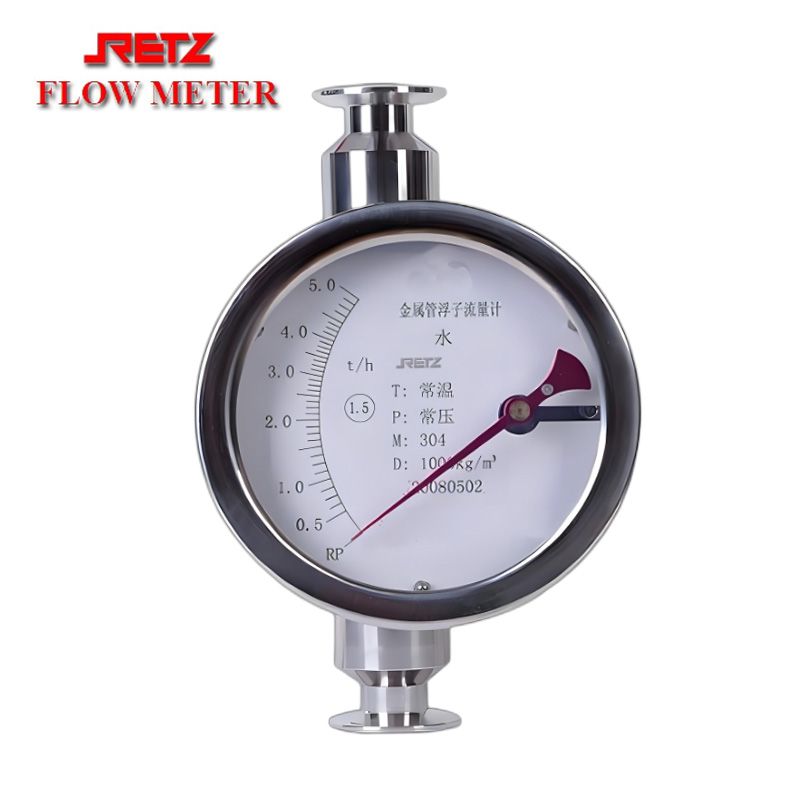

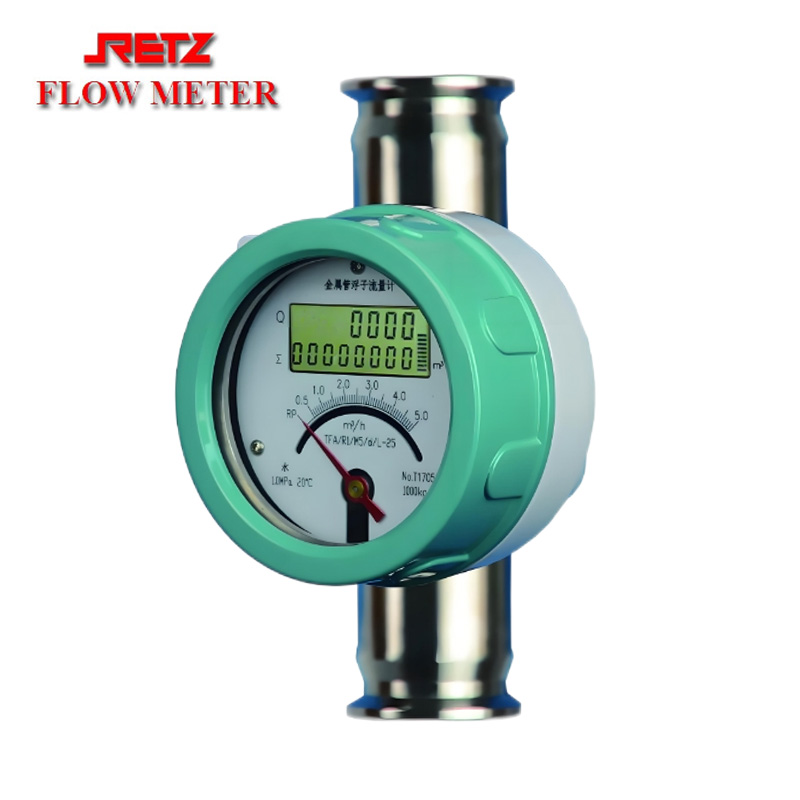

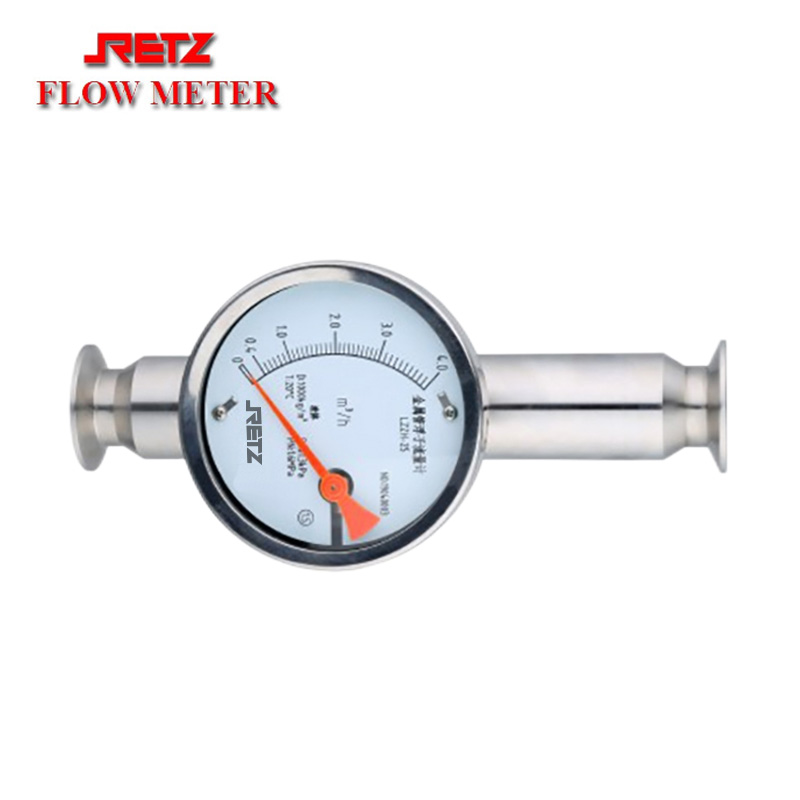

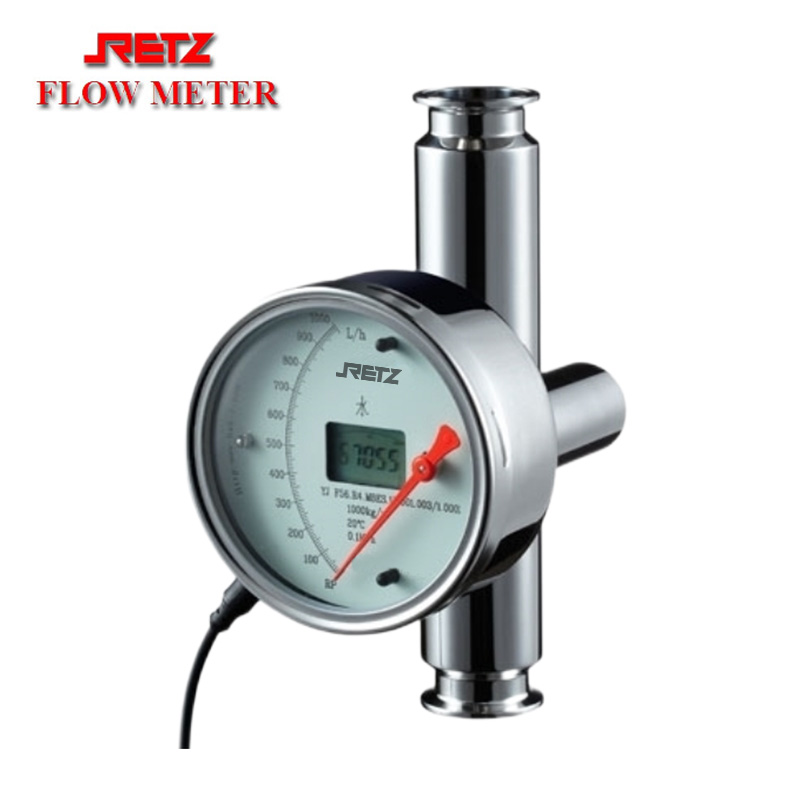

进口卡箍金属管浮子流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

　　RETZ卡箍式金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量仪表.它具有体积小、检测范围大.使用方便等特点.可用于测量液体、气体以及蒸汽的流量、特别适用于低流速、小流量、高温、耐腐蚀、非导电介质的流量测量。

　　结构

　　产品主要由两大部分组成：测量管和指示器。测量管包括锥管或孔板、导向器、止动器、浮子等部件.指示器包括磁随动系统、指针、刻度盘、线路板(远传)等组件。

　　工作原理Working principle

　　被测介质自下而上流经测量管时，在浮子上下端产生差压形成上升力。当浮子所受上升力大于浸在流体中浮子重量浮子上升.环隙面积随之增大.环隙处流体流速迅速下降.浮子上下端差压降低.作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时.浮子便稳定在某一位置、浮子位置的高低即对应着被测介质流量的大小。

　　浮子内置磁钢.在浮子随介质上下移动时。磁场随浮子的移动而变化。指示器中固定在指针轴上的随动磁钢与浮子内磁钢耦合.带动指针及传感磁钢转动.指针在刻度盘上指示出就地瞬时流量.通过磁传感器转化成电信号.经电路处理后显示出瞬时流量及累积流量。

　　产品特点Characteristic

　　1、独特的测量管及磁耦合结构

　　*匀磁场技术的采用使浮子成为转子.测量更加稳定。

　　*采用多段锥管技术使得刻度趋于线性。

　　2、全系列安装方式及各种供电方式

　　*各种工艺安装连接方式供用户选择

　　*宽电压交直流供电方式及电池供电方式供用户选择

　　3、指示器具有双指示系统

　　*内部采用铝制刻盘.新颖的长指针机械指示。面板更加美观。

　　*低功耗全视角双行背光带单位液晶数字显示。可同时显示瞬时流量和累积流量及相应单位、可选滚动显示瞬时流量，流速、电流、百分比.具有二线制背光电池电量及报警指示功能

　　4、方便科学的引线接口

　　*电缆接线引入口与随动磁钢分在两侧.去除引线接头对随动磁钢旋转的影响。

　　*现场接线方便

　　5、先进的自阻尼指示器

　　*有效减小指针抖动。

　　*减小浮子行程与角度比.有效降振。

　　6、增加地磁补偿

　　*增加了地磁干扰补偿。有效克服在不同方向

　　安装仪表时地磁场对仪表的影响.提高了仪表精度。

　　7、强大的软件功能

　　*二线、多线指示器软件全面改版.大大提高仪表性能。

　　Hart,ModBus通讯软件全面改版.上、下位机程序有了明显改进.操作更加便捷可靠.支持475,Fluke744手持器。

　　新增FF现场总线产品.支持艾默生Deltav.横河电机CENTUM.浙大中控ECS700系统。

　　8、优越的抗干扰性能

　　*增加了EMC电路.使其在静电放电抗扰度试验达到4级、即接触放电8kV.空气放电15KV:射频电磁场辐射抗扰度试验达到3级。

　　9、便捷连接的光电隔离输出

　　*上下限报警、脉冲及批次处理输出采用光耦信号隔离达林顿管输出、开关选择内部供电.使用户更加方便地与PLC、DCS、流量积算仪等设备连接。

　　*ModBus指示器采用信号、电源全隔离。抗干扰与驱动能力更强。

　　技术参数Technical Parameter

　　公称通径：(mm)15~100GB/T9119法兰、HG20592-20635法兰、ANSI法兰

　　卫生型连接：DN15~DN100

　　保温夹套法兰：DN15(标准型):其他特殊类型可定制

　　防护等级：IP65

　　防爆(本安)：ExiaⅡCT2-T6(只限M9指示器)、隔 爆：ExdⅡBT1-T6(只限M8指示器)

　　介质温度：LZZ就地指示-40℃~+350℃(就地指示)、

　　LZD电远传-40℃~+80℃(普通型/衬PTFE)、-80℃~+300℃(高温型)

　　环境温度：-25℃～+55℃

　　粘 度：DN15:≤5mPa.s:DN25~DN100:≤250mPa.s

　　供电电源：

　　标准型：24VDC,二线制4~20mA(18VDC~30VDC)、交流型：85~265VAC,50Hz、电池型：3.6V,7.5AH锂电池

　　测量范围(100%点值)：

　　水(20℃)(25~100,000)L/h、空气(101325Pa,20℃(0.7~1000)m3/h

　　量程比1:10

　　精度等级：1.5、2.5

　　测量管：锥形测量管

　　刻度盘分布：依据流量单位划分

　　液晶显示：瞬时流量显示：0~50000、累计流量显示：8位(可带小数点)

　　报警输出：上、下限瞬时流量报警、集电极开路输出(100mA,30VDC内部阻抗100Ω)、继电器输出(触点容量1A,30VDC或0.25A,250VAC或0.5A,125VAC)

　　电缆接口：M16X1.5;M20X1.5、隔爆型：1/2NPT内螺纹
