| 型号 |

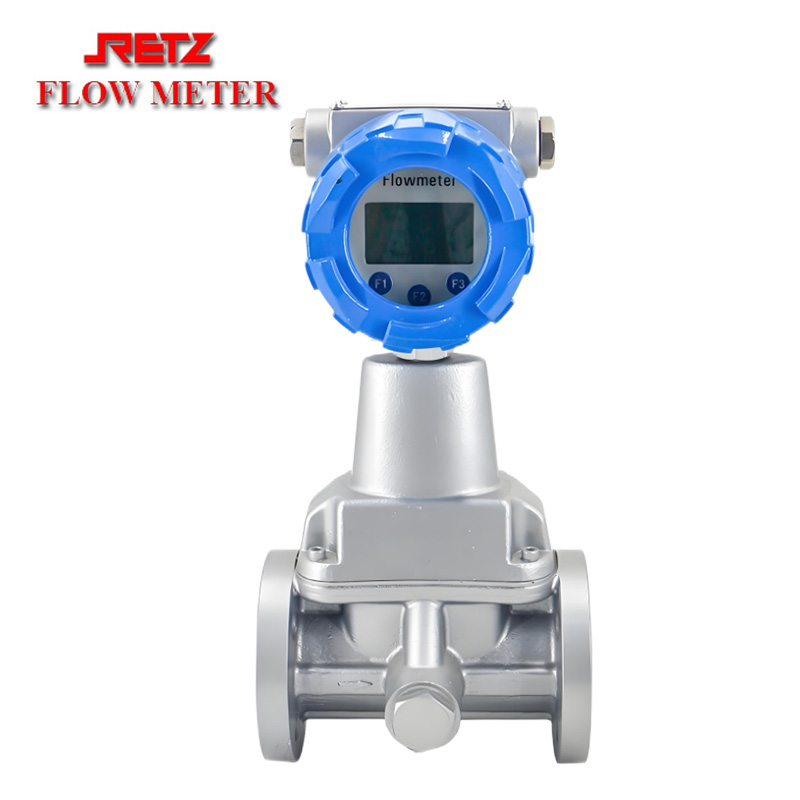

进口混合气旋进旋涡流量计 |
公称通径 |
DN15～DN300 |
| 工作压力 |
4.0 |
适用介质 |
气体 液体 蒸汽 |
| 工作温度 |
-30~+65 |
测量范围 |
0.1~1000 |
| 精度等级 |
1.5级/1.0级 |
测量精度 |
±1%R～±0.5%R? |
| 产地 |
美国 |
厂家 |
RETZ |
RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……
产品简介/PRODUCT INTRODUC
RETZ混合气旋进旋涡流量计的流通剖面类似文丘利管的型线，在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象
产品特点Characteristic
无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
显示仪可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，
可直接与微机联网，传输距离可达1.2km;
流量计表头可360度旋转，安装使用简单方便；
技术参数Technical Parameter
执行标准：GB/T 36241-2018《气体旋进漩涡流量计》
检定规程：速度式流量计（JJG198-1994）
公称通径（mm）：DN15～DN300
精度等级：1.5级/1.0级
耐压等级：铝体(1.6MPa)≤DN150(6.3MPa);不锈钢(4.0MPa)>DN150(4.0MPa);
仪表材质
表体：304不锈钢或铸铝
叶轮：铝合金
转换器：铸铝
使用条件
环境温度：-30℃~+65℃;相对湿度：5%~95%;
介质温度：-20℃~+80℃;大气压力：86kPa~106kPa
防护等级：IP65
工作电源：24V+电池
整机功耗：外电源：<2W;内电源：平均功耗1mW,可连续使用两年以上。
实时记录：日记录、月记录、定时间间隔记录
防爆等级：Exd II CT4
