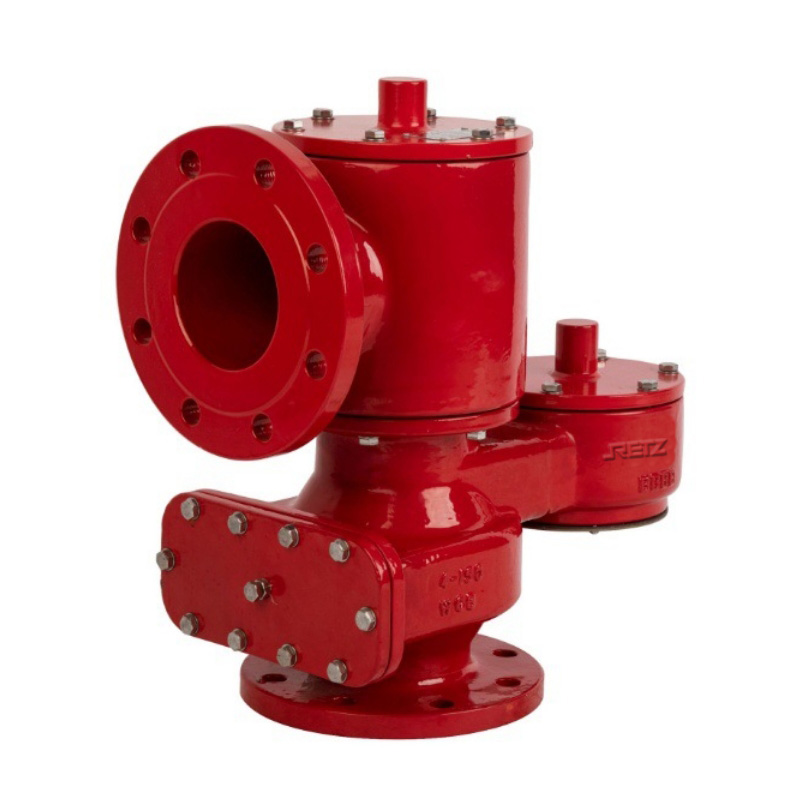

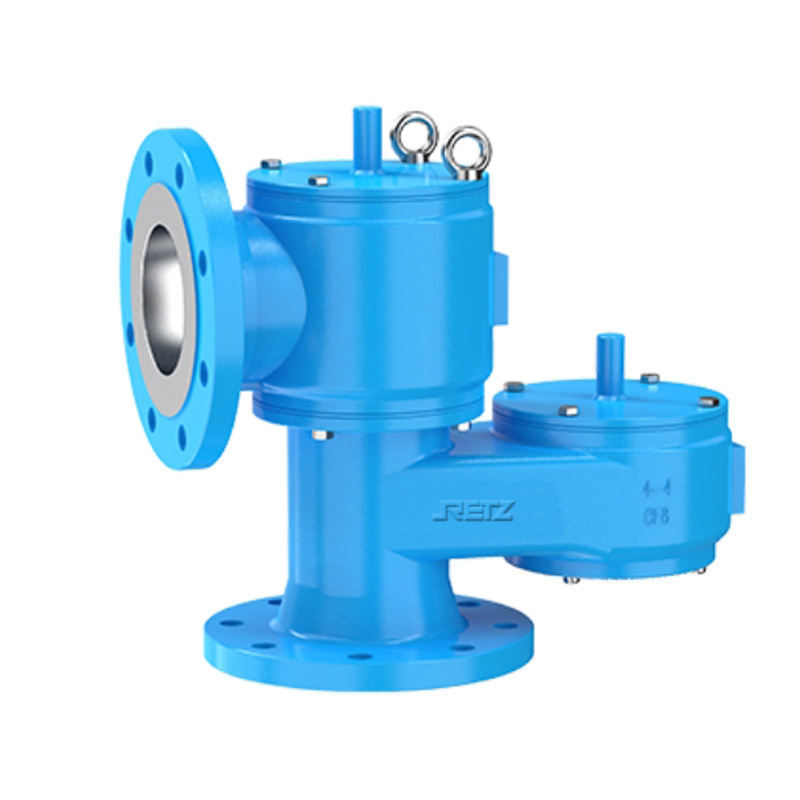

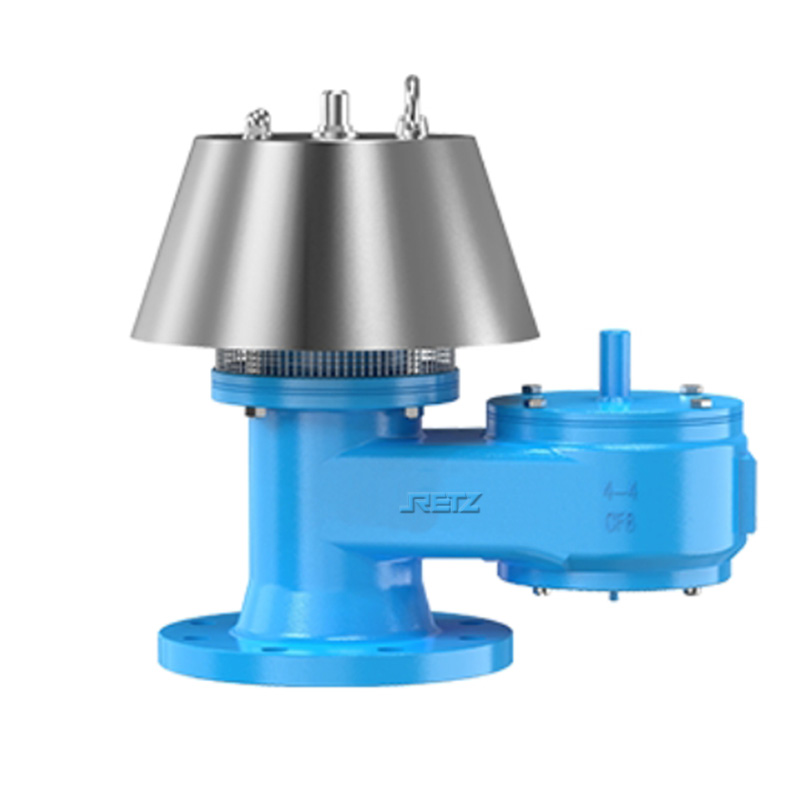

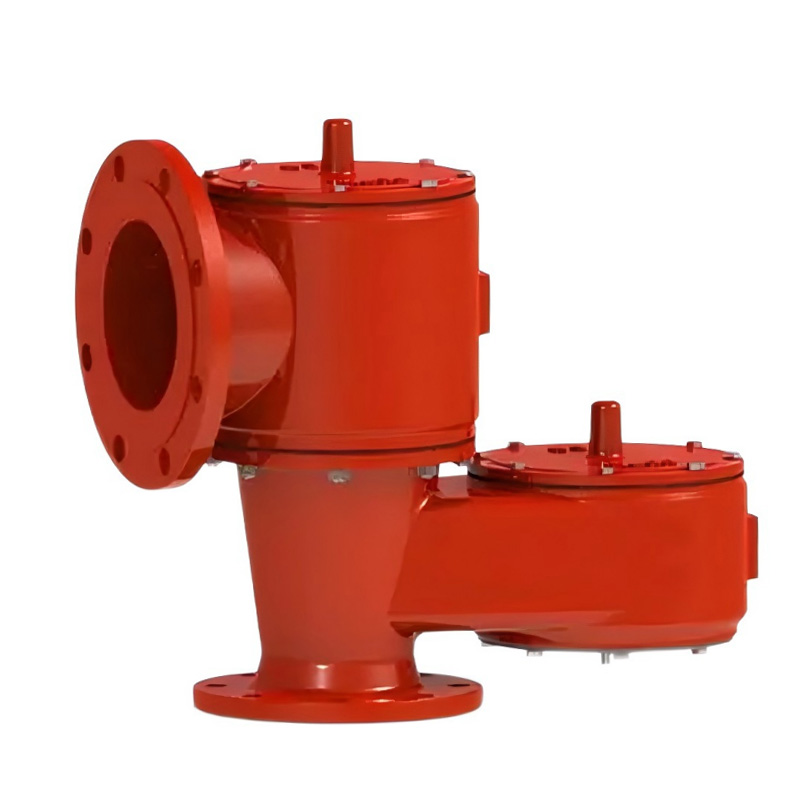

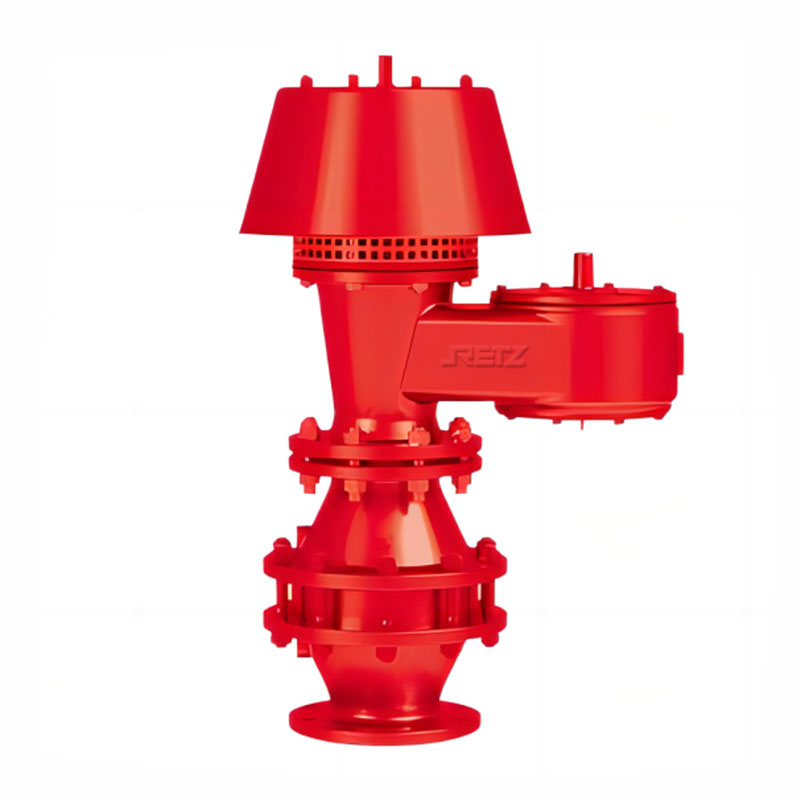

管端式呼吸阀 真空泄放阀

　　RETZ工业/美国瑞茨,我们一直致力于流体控制领域的持续创新，始于2005……

　　概述

　　管端式呼吸阀是一种用于石油、化工、天然气等行业的低压保护设备。它可以用来保持储罐压力始终处于正常状态，降低储罐内挥发性液体的蒸发损失，并保持储罐免受超压或超真空的破坏。目前呼吸阀结构基本分为：重力荷载和弹簧荷载。

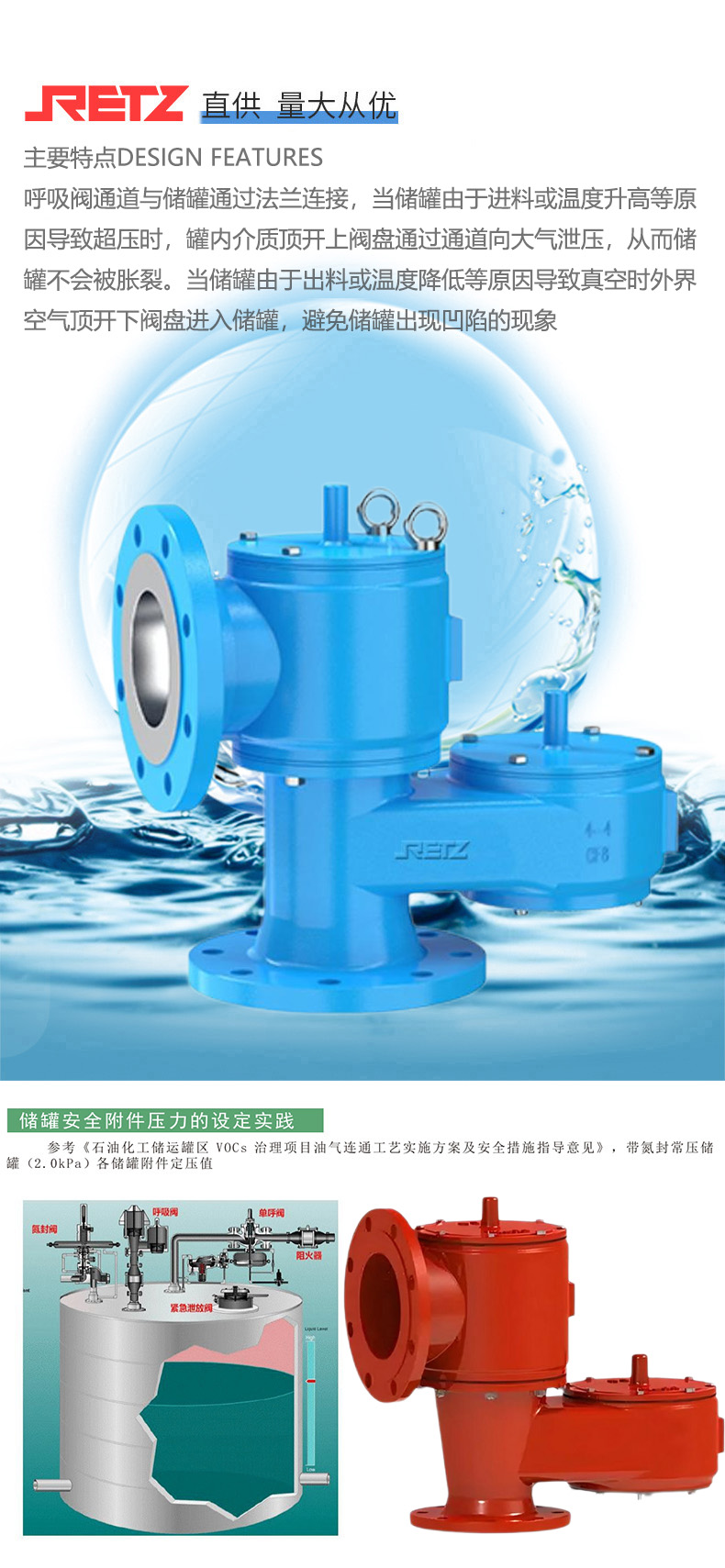

　　工作原理

　　管道式阻火呼吸阀通道与储罐通过法兰连接，当储罐由于进料或温度升高等原因导致超压时，罐内介质顶开上阀盘通过通道向大气泄压，从而储罐不会被胀裂。当储罐由于出料或温度降低等原因导致真空时外界空气顶开下阀盘进入储罐，避免储罐出现凹陷的现象。

　　呼吸量与呼吸阀规格的确认

　　石油储罐正常的呼吸阀、紧急泄放阀设计和选择应参考AP12000、SH/T3007、SY/T0511等标准规范。还需考虑如下因素：

　　a、储罐的液体流出量而产生的吸入量。

　　b、气体空间温度升高引起的膨胀与汽化而产生的呼出量。

　　c、暴露于火源而产生的呼出量。

　　d、液体储罐时的流量所造成的液体蒸汽呼出量，当液体闪点>45℃,应按进液量的1.07倍。

　　考虑；当液体闪点<45℃,应按进液量的2.14倍考虑。参考值SH/T3007、API2000-2009.

　　e、储罐内灌装气体空间温度降低引起气体收缩或冷凝而产生的吸入量(热呼吸)

　　f、到储罐的液体流入量和此流量引起的汽化量而产生的呼出量。

　　g、在其他工况下，如挥发性液体的加压输送、内外传热装置化学反应、操作失误等。

　　产品特点

　　1.在密封、设定点、流量和回座密封方面采用了整体阀门性能优异的密封技术气垫阀座。平坦光滑FEP薄膜隔膜紧密贴合在阀座的浮动气密的环形通道两侧，阀门渗漏不超过1 SCFH。

　　2.弹簧负载泄放阀可以设定在20KpaG或更高。可以提供的设定点是107KpaG;较大压力设定范围的弹簧组合也便于从设备外壳拆卸，便于进行检查和维护。

　　3.与锅检院同步的检测平台保证阀门的压力开启设置。 压力点控制在阀门释压设置范围内范围+/-3%之内。 低渗漏，在90%设定压力时，阀门渗漏不超过1SCFH并 维持的压力设置。天欧每台阀门性能由严格的机加 工、装配和测试程序保证。

　　4.紧急工况下提供优越的泄压容量久；经考验的性能，适用于各类物料储存设备的安全泄放。较高抗化学侵蚀性，抗液体和蒸汽的粘附性以及因阀座冻结而造成的粘连。

　　设计标准Design standards

　　设计、检验标准：API2000

　　规格：DN25 ~ DN300（1” ~ 12”）

　　壳体材质：碳钢、不锈钢或铝合金

　　阀芯材质：304、316L

　　膜片材质：NBR丁晴橡胶、FEP全氟乙、PTFE四、FPM氟橡胶

　　环境温度℃：-40~60

　　设定压力范围

　　压力泄放（kpa）+1～107，真空吸入：-0.2～15
