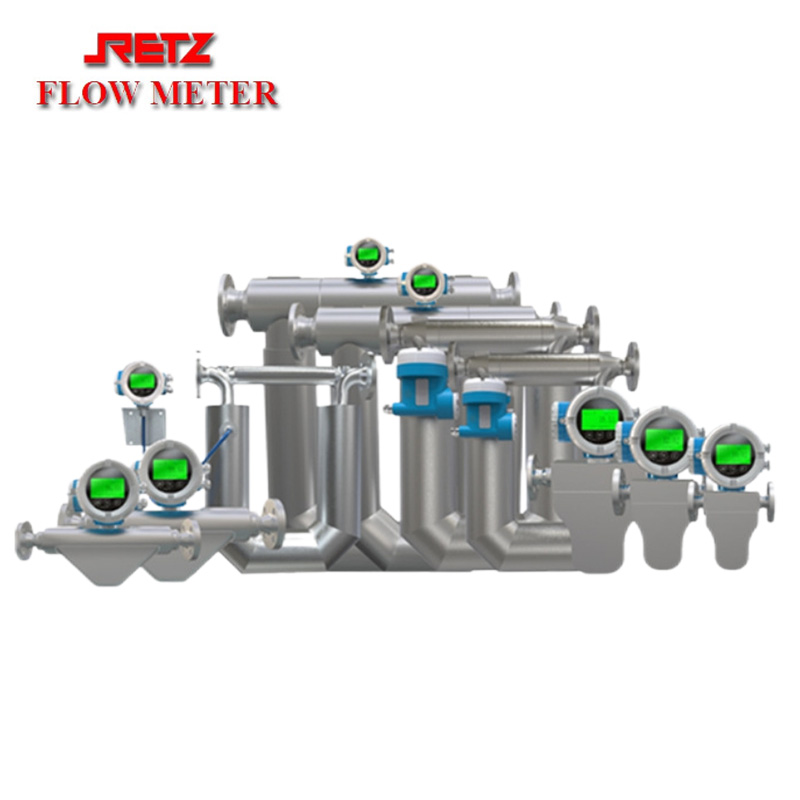

进口高压质量流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

　　适用介质：液体流体、浆液、悬浮液、高粘度流体等

　　不适用介质：固体介质

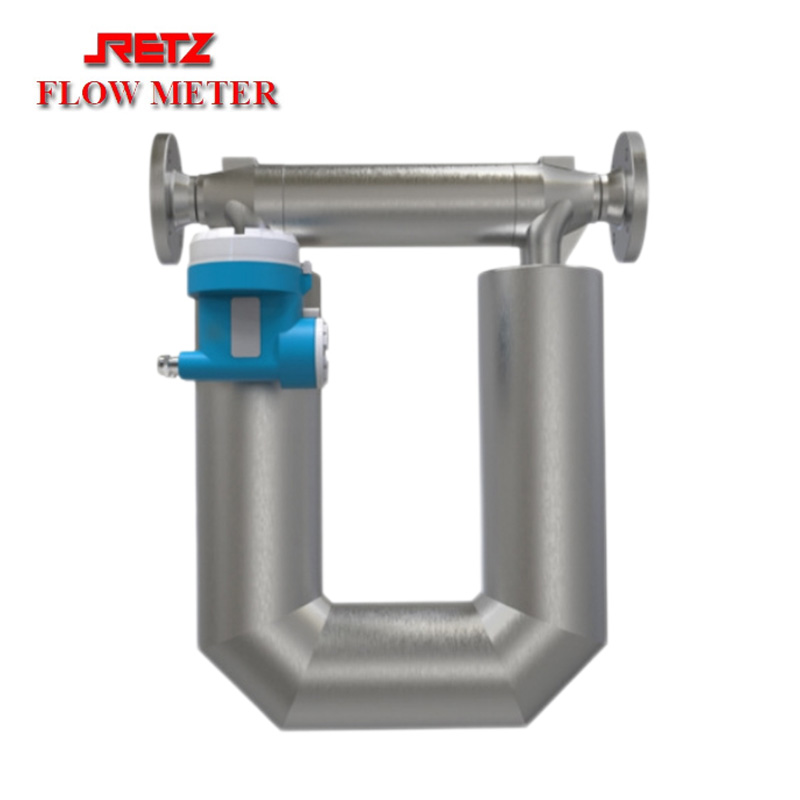

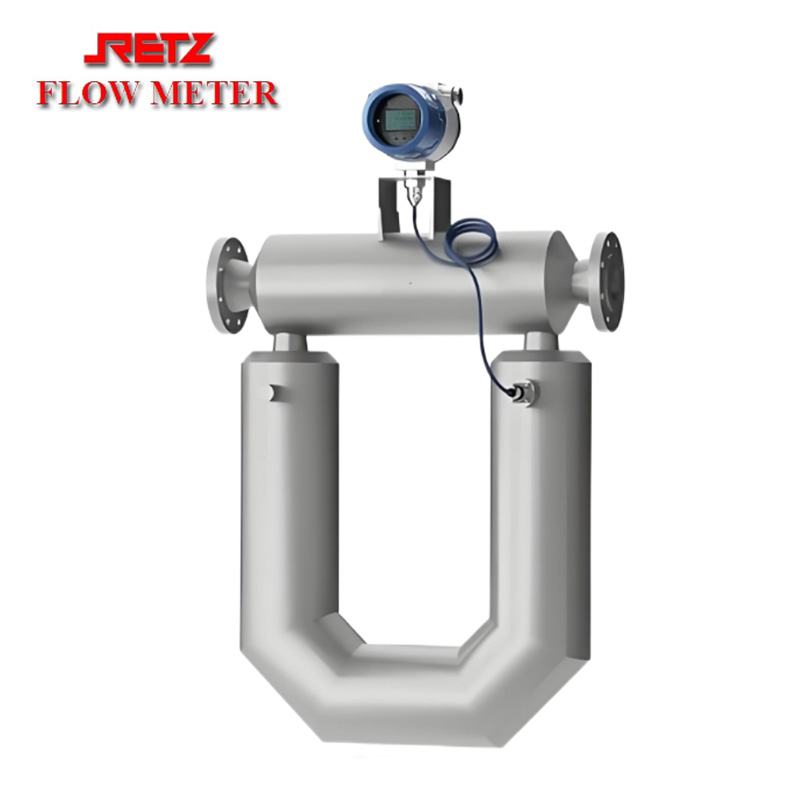

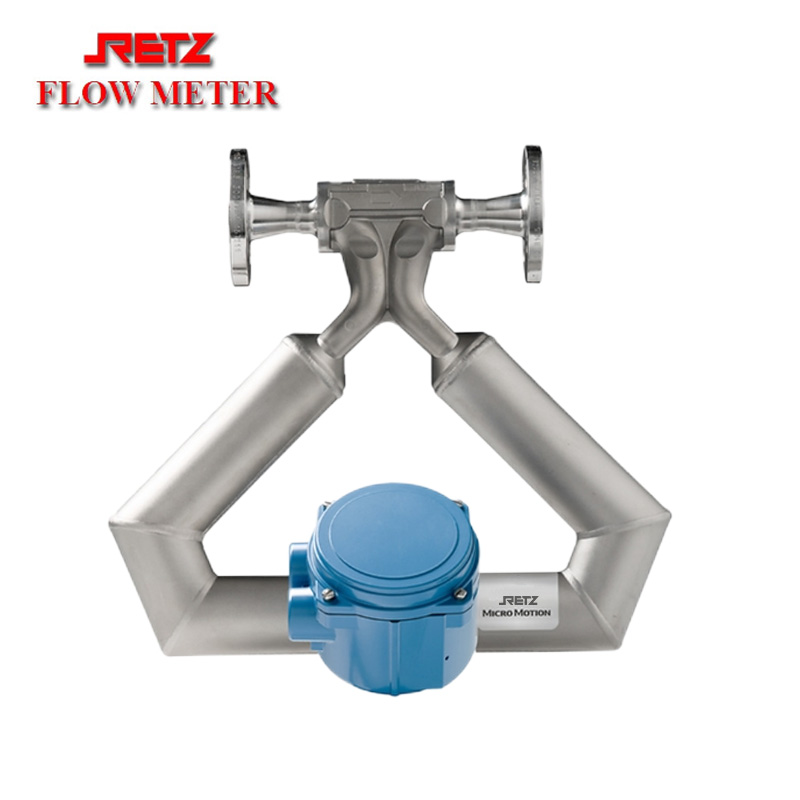

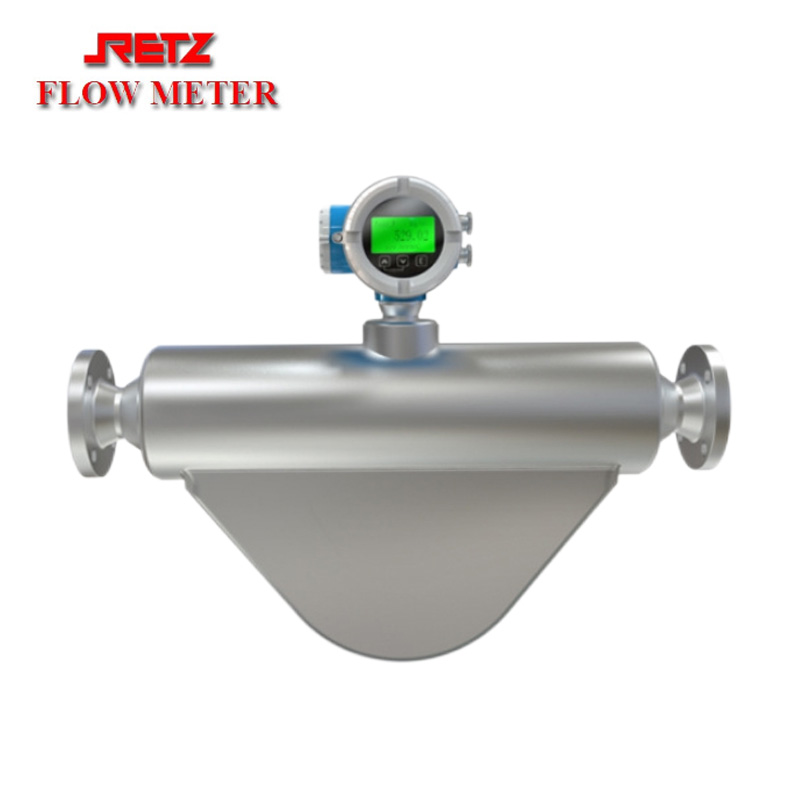

　　RETZ高压质量流量计是根据科里奥利（Coriolis Force）原理，实现流体质量流量的直接精密测量，而无需任何压力、温度、粘度、密度等换算或修正。内部连接管采用薄壁精密不锈钢管道材质，质量流量计的工作原理决定管道流体的压力波动大小对精度不产生影响，同时采用精密的高压焊接工艺及设备保证仪表本身可承受现场高压流体的安全流通及稳定计量。

　　工作原理Working principle

　　科里奥利质量流量计质量测量的原理是牛顿第二定律F=Ma。当流体在振动管中流动时，将产生与质量流量成正比的科里奥利力。当没有流体流过时，振动管不产生扭曲，振动管两侧电磁信号检测器检测到的信号是同相位的；当有流体经过时，振动管在力矩作用下产生扭曲，两检测器间将存在相位差。变送器测量左右检测信号之间的滞后时间，这个时间差乘上流量标定系数就可确定质量流量。

　　科里奥利质量流量计的密度测量原理是振动频率与流体密度的平方根成反比，通过测量振动频率确定流体密度。所以质量流量计即可实现对流体质量流量的测量，又可实现对流体密度的测量。

　　产品特点Characteristic

　　采用了多变量数字处理系统。多变量数字处理系统的应用强化了信号的滤波、提高了信号测量的灵敏度及准确度，加快了系统的响应时间，使测量更加可靠；

　　耦合震动隔离技术，安装简易无需整流及直管段；

　　测量准确度高，一般质量流量测量精度可达到0.1%-0.2%，密度测量分辨率可达到0.002-0.02g/cm3；温度测量误差小于0.5度；

　　长久性校准传感器和变送器存储数据，调试程序无需初始化。

　　技术参数Technical Parameter

　　管道口径:DN3-DN200

　　流量范围：0.09t/h~900t/h

　　流量测量精度:0.1%、0.15%、0.2%

　　重复性:0.05%

　　密度测量范围:0<p<5g/cm3

　　密度测量精度:±0.001g/cm3

　　温度测量范围:-200℃~350℃

　　温度测量精度:±1℃

　　适用环境温度:-30~70℃

　　测量管材质:316L

　　工作压力:常规4Mpa,高压可特殊订制

　　防爆型等级:Exd[ib]IICT1~T6Gb

　　防护等级:IP67

　　输出信号:4-20mA、0-10KHZ频率信号、脉冲当量信号、RS485、HART
