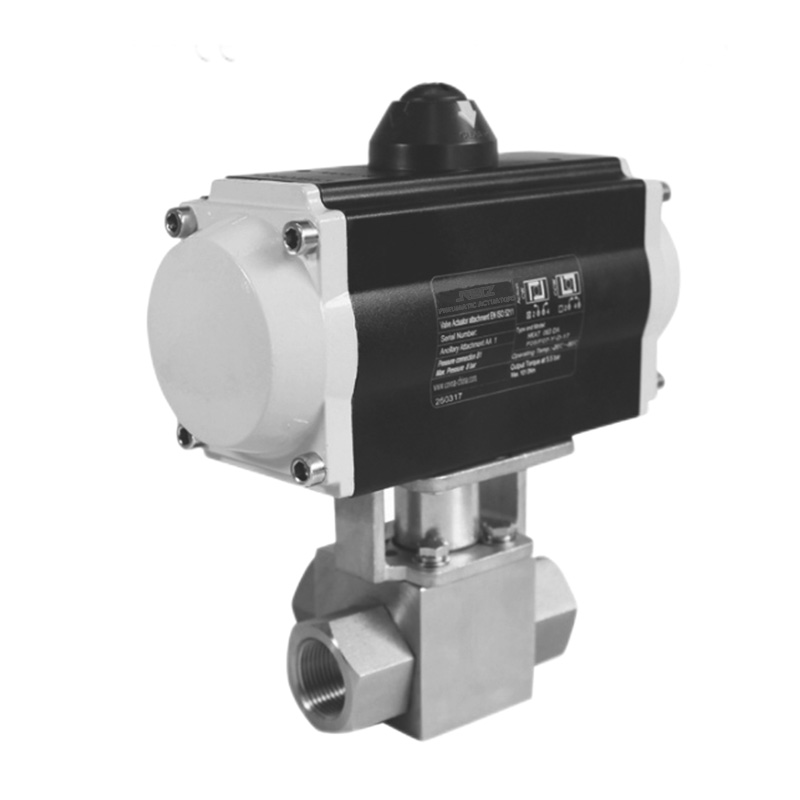

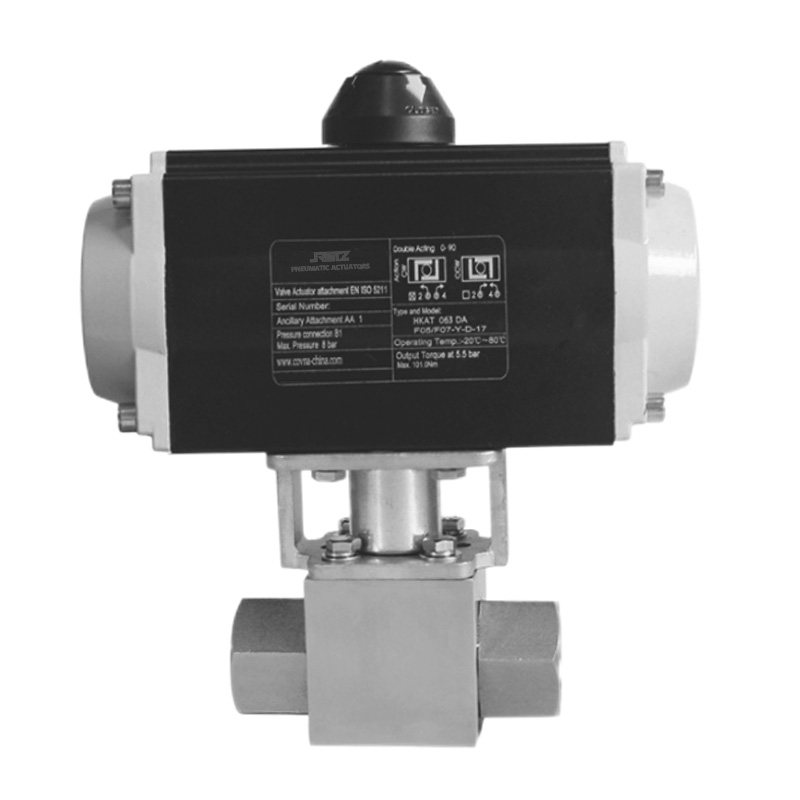

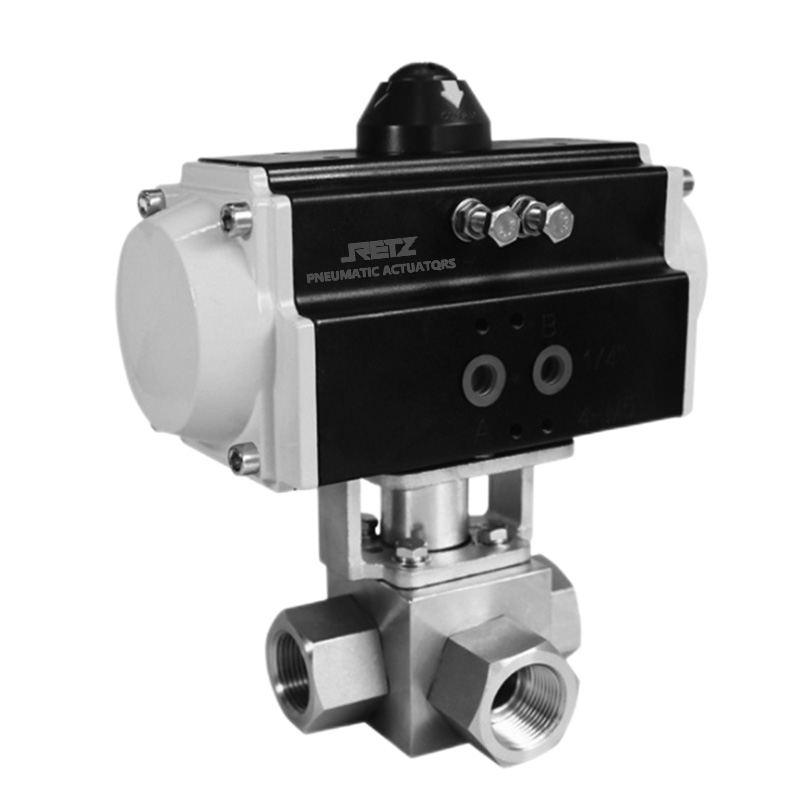

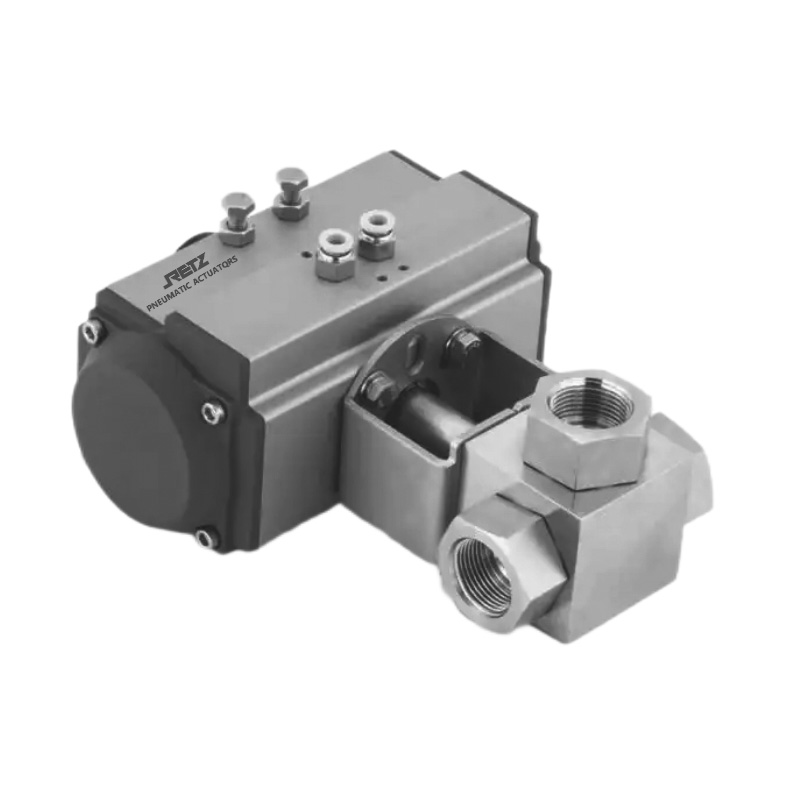

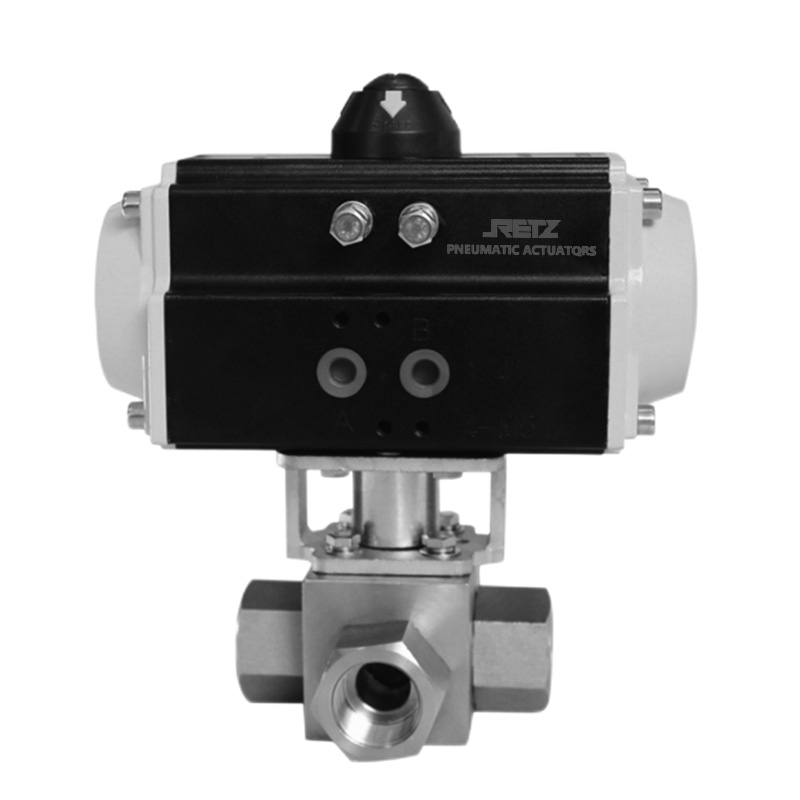

进口高压三通气动球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　高压三通气动球阀用来截断工作介质和使工作介质的液流换向

　　结构

　　阀体：通常采用锻造工艺制成，如三段式锻造阀体，具有更高的强度和耐高压性能，能承受较高的压力而不变形、不泄漏。

　　阀芯：O型球体阀芯，球体上开有与管道相连通的孔，通过旋转球体来实现不同管道之间的连通与截断，这种结构使得阀门的操作更加灵活，且在全开或全闭状态下，球体与阀座的密封面能够有效隔离介质，减少介质对密封面的侵蚀.

　　阀座：阀座密封圈常采用聚四（PTFE）、碳素纤维+ PTFE、对位聚苯等材料，这些材料具有良好的耐磨性、耐腐蚀性和自润滑性，能够保证阀门在长期使用过程中的密封性能，并且适应多种不同性质的介质.

　　执行器：与阀门配合的气动执行器有单作用和双作用之分。单作用执行器在失气时可根据需要设计为阀位开或阀位关，双作用执行器则在失气时阀位保持。可根据实际使用环境和控制要求进行选择

　　特点Characteristic

　　气动三通高压球阀阀芯为L形结构,转向过程中三个接口互相连接,旋转控制芯轴使液体按球口形状换向，同时无泄漏地截断对立的一侧，系统压力把球体推向密封的无压侧。球体无泄漏地截断从接口1到接口2或3的液流。当流向从接口2或3到接口1时，会有少许泄漏，但取决于压力

　　技术参数

　　主要零部件材料Main parts and materials

　　阀体、阀盖：A105、304(CF8)、316(CF8M)、316L(CF3M)

　　球体：2Cr13+氮化处理、304、316、316L

　　阀杆：2Cr13、304、316、316L

　　阀座密封圈：PTFE、碳素纤维＋PTFE、对位聚苯

　　填料：V型PTFE、柔性石墨

　　压力：64～320bar

　　温度：-29～120℃

　　执行器型号：RSC单作用/RDA双作用

　　供气压力:0.4～0.7MPa

　　气源接口:G1/4"、G1/8"、G3/8"、G1/2"

　　环境温度:-30～+70℃

　　作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
