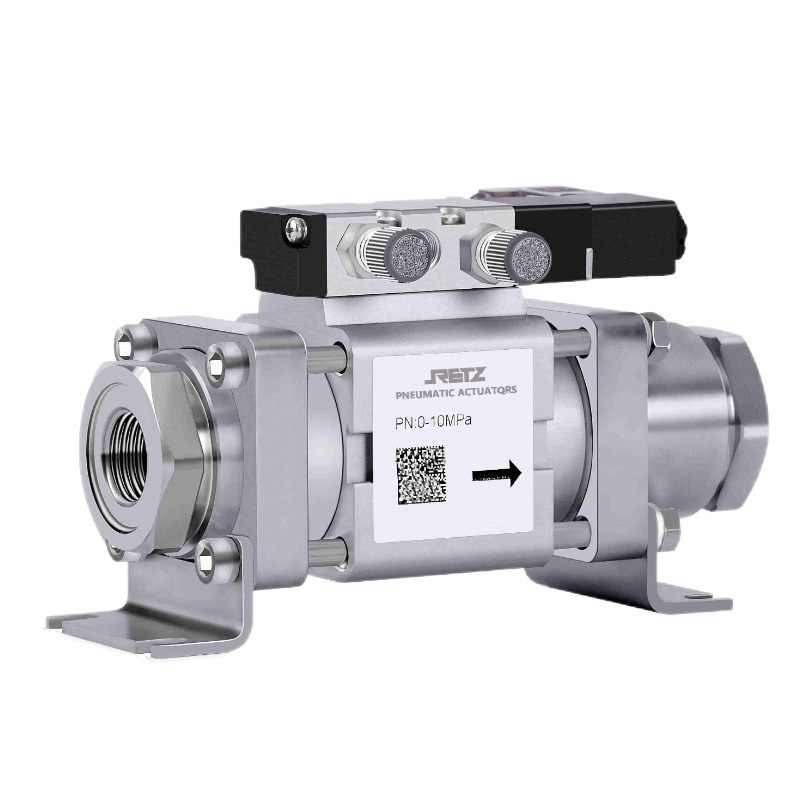

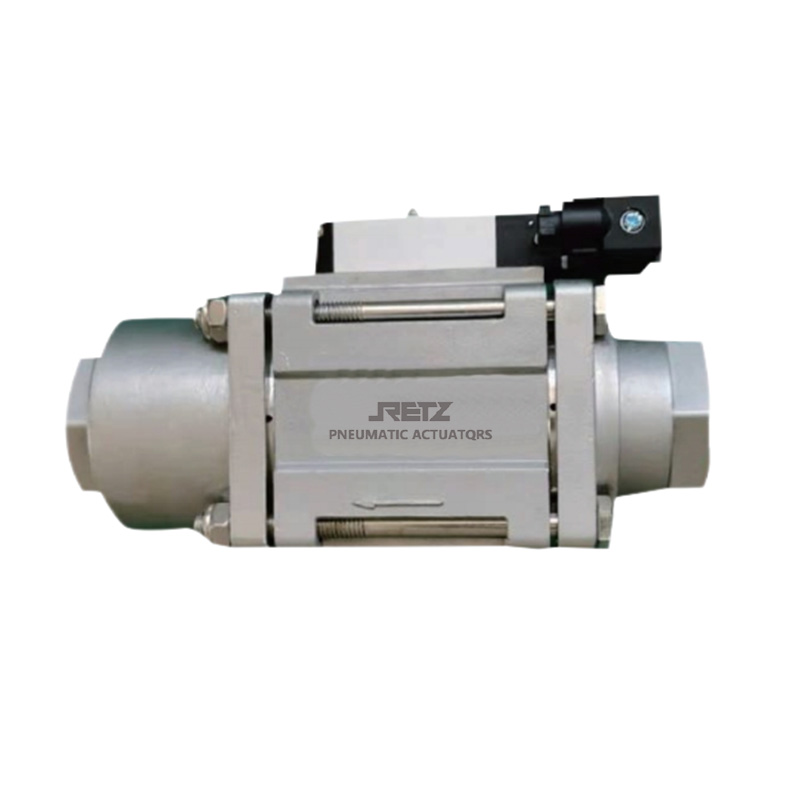

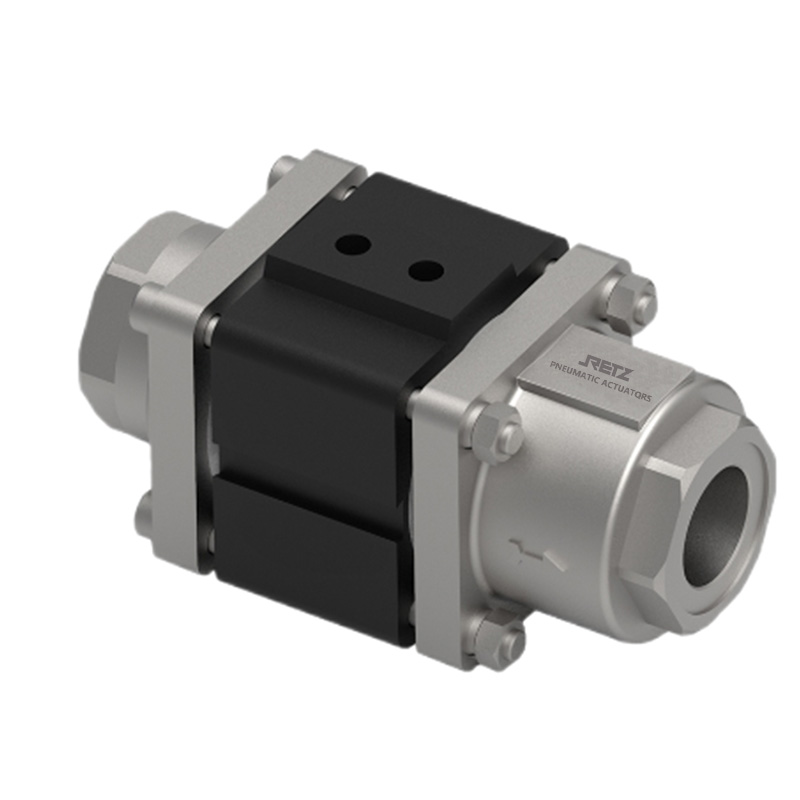

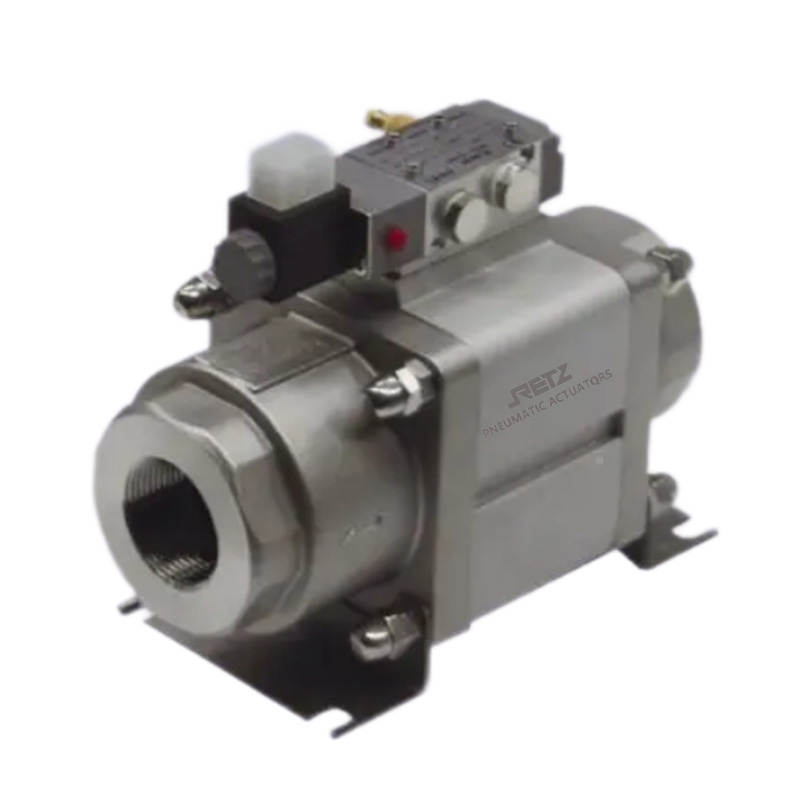

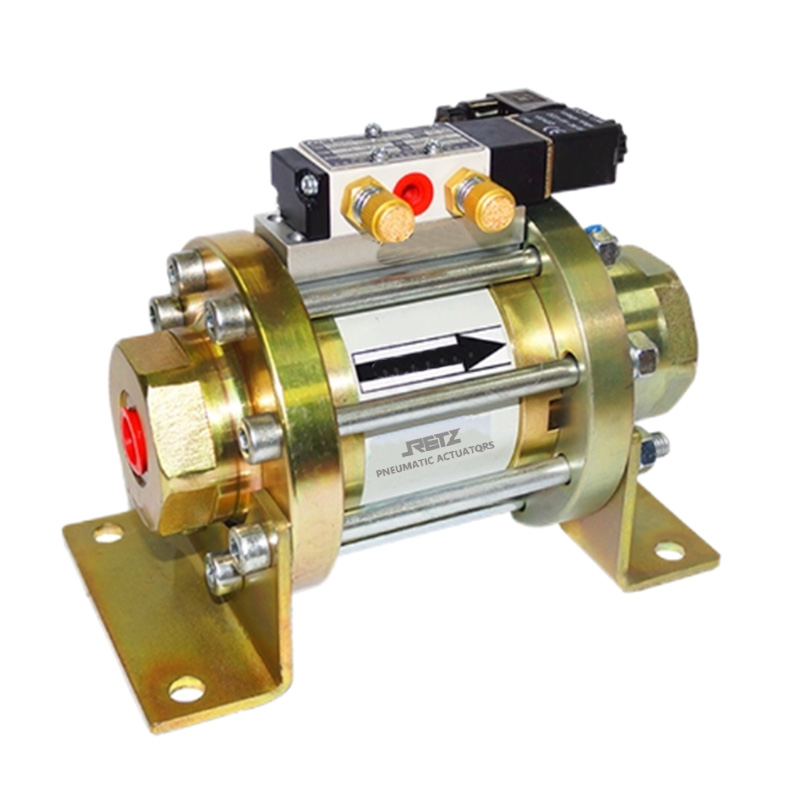

进口高压气动同轴阀 气控轴向阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

　　高压气动同轴阀采用阀本体和执行器一体式结构，执行器与流体管路轴线重合，限度节省安装空间，流体压差对阀门开启力的影响降至。用于控制各种介质，气态、液态、凝胶状、有颗粒、高污染和腐蚀性。同轴阀的设计与普通阀门相比，具有控制高流量高压力的特点

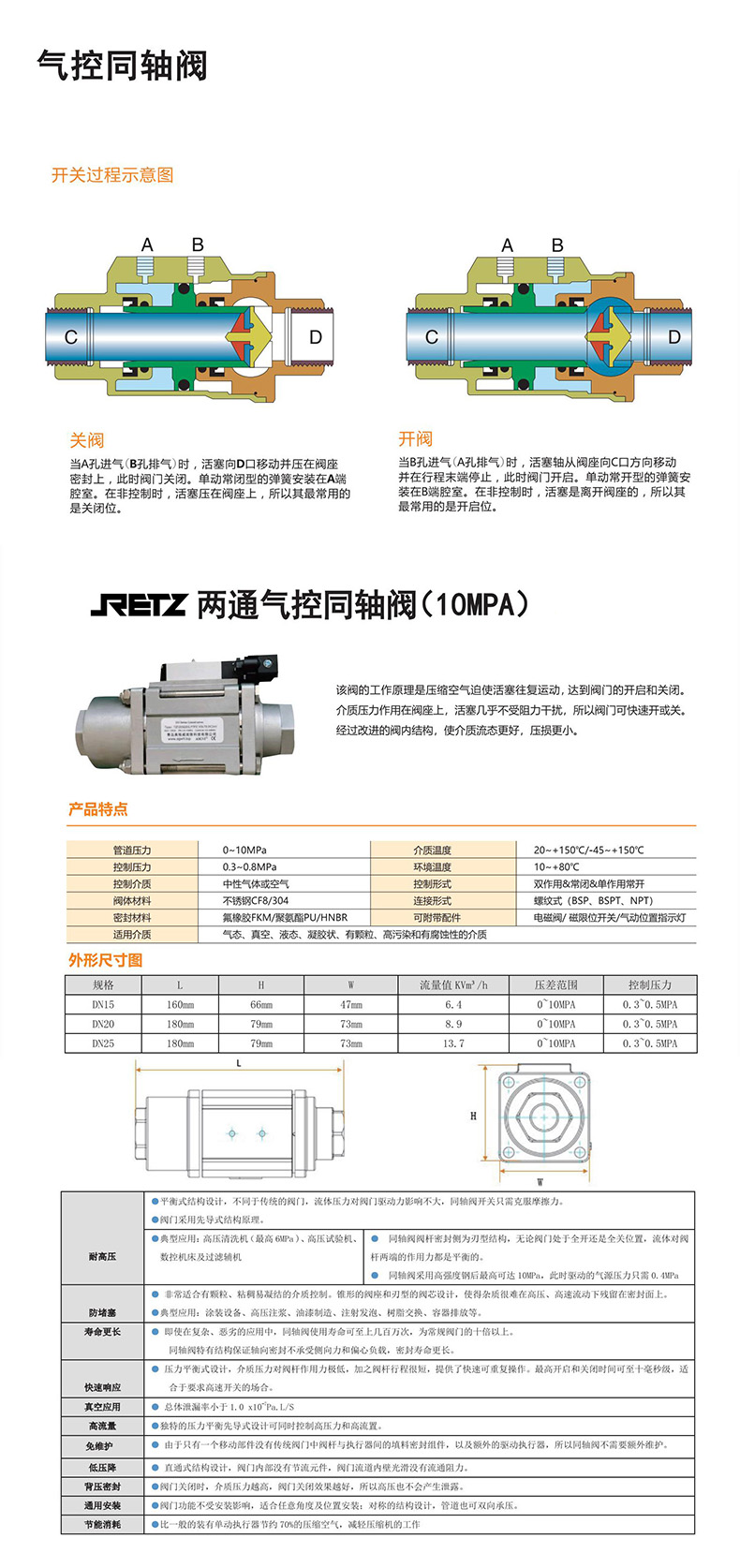

　　工作原理Function Principle

　　压缩空气迫使活塞往复运动，达到阀门的开启和关闭。介质压力作用在阀座上，活塞几乎不受阻力干扰，所以阀门可快速开或关。经过改进的阀内结构，使介质流态更好，压损更小。

　　应用范围Applications

　　啤酒饮料灌装设备；化工行业印染纺织；高温灭菌气体工业；发泡机械制药及医疗设备；水/污水处理橡胶机械

　　产品特点Product Features

　　1.耐高压

　　平衡式结构设计，不同于传统的阀门，流体压力对阀门驱动力影响不大，同轴阀开关只需克服摩擦力。

　　阀门采用先导式结构原理。

　　同轴阀阀杆密封侧为刃型结构，无论阀门处于全开还是全关位置，流体对阀杆两端的作用力都是平衡的。

　　同轴阀采用高强度钢后可达10MPa,此时驱动的气源压力只需0.4MPa

　　典型应用：高压清洗机(6MPa)、高压试验机数控机床及过滤辅机

　　2.防堵塞

　　非常适合有颗粒、粘稠易凝结的介质控制。锥形的阀座和刃型的阀芯设计，使得杂质很难在高压、高速流动下残留在密封面上。

　　典型应用：涂装设备、高压注浆、油漆制造、注射发泡、树脂交换、容器排放等。

　　3.寿命更长

　　即使在复杂、恶劣的应用中，同轴阀使用寿命可至上几百万次，为常规阀门的十倍以上。同轴阀特有结构保证轴向密封不承受侧向力和偏心负载，密封寿命更长。

　　4.快速响应

　　压力平衡式设计，介质压力对阀杆作用力极低，加之阀杆行程很短，提供了快速可重复操作。开启和关闭时间可至十毫秒级，适用快速响应合于要求高速开关的场合。

　　5.真空应用

　　总体泄漏率小于1.0x10Pa.L/S

　　6.高流量

　　独特的压力平衡先导式设计可同时控制高压力和高流置。

　　7.免维护

　　由于只有一个移动部件没有传统阀门中阀杆与执行器间的填料密封组件，以及额外的驱动执行器，所以同轴阀不需要额外维护。

　　8.低压降

　　直通式结构设计，阀门内部没有节流元件，阀门流道内壁光滑没有流通阻力。

　　9.背压密封

　　阀门关闭时，介质压力越高，阀门关闭效果越好，所以高压也不会产生泄露。

　　10.通用安装

　　阀门功能不受安装影响，适合任意角度及位置安装；对称的结构设计，管道也可双向承压。

　　11.节能消耗

　　比一般的装有单动执行器节约70%的压缩空气，减轻压缩机的工作

　　技术参数Technical Parameter

　　基本规格

　　机能：两位两通

　　连接：3/8-2

　　接口形式：G，Rc，NPT，法兰

　　压力范围：0-60MPa

　　功能：双气控、弹簧常闭、弹簧常开

　　阀体材料：不锈钢，高性能合金钢

　　阀座密封材料：合成树脂对金属，金属对金属，铝合金

　　密封材料：HPU，NBR，EPDM，PTFE，FKM，FFKM

　　真空：＜10-7Pa.L/s

　　介质：气态，液态，凝胶状，颗粒，高污染，腐蚀性

　　操作时间：50-3000ms（响应时间20ms）

　　环境温度：-10~50℃

　　介质温度：-10~60℃（常规），-40~260℃

　　电气规格

　　额定电压&功率：24VDC & 2.5W，220VAC & 2.5VA，特殊电压按要求提供

　　防护&耐热等级：IP65 & B级

　　连接：DIN C型插头（PG7）标配，M12X1插座，特殊连接方式按要求提供

　　手动控制方式：先导电磁阀手动按钮

　　气驱动规格

　　控制方式：气控，两位五通先导电磁阀

　　温度：-10~50℃（无结露）

　　驱动压力：2-8 bar

　　润滑：无需润滑
