| 型号 |
进口高压气动球阀 |
材质 |
不锈钢 |
| 驱动方式 |
气动 |
压力环境 |
高压 |
| 加工定制 |
否 |
标准 |
美标 |
| 流动方向 |
双向 |
外形 |
大型 |
| 类型(通道位置) |
直通式 |
公称通径 |
DN15-DN200 |
| 产地 |
美国 |
3C阀门类别 |
工业 |
| 工作温度 |
常温 |
是否跨境货源 |
是 |
| 厂家 |
RETZ |
|
RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……
产品简介/PRODUCT INTRODUCTION

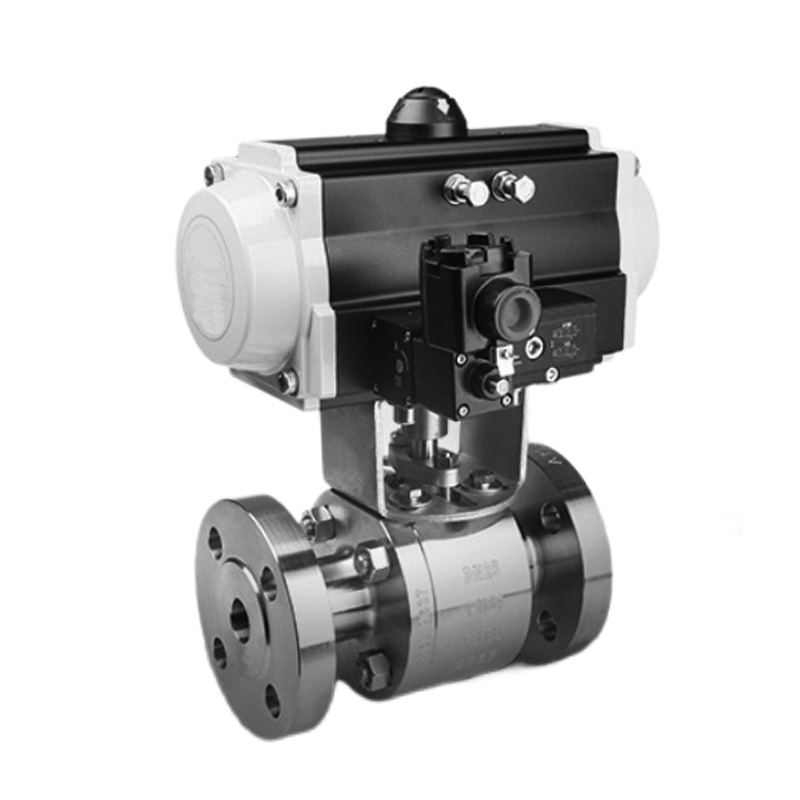

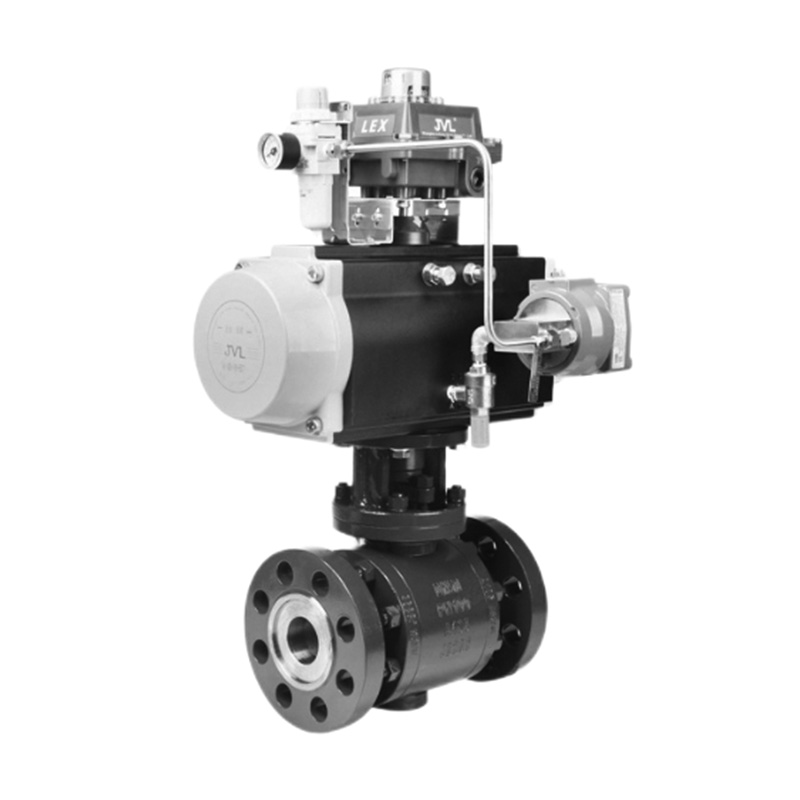

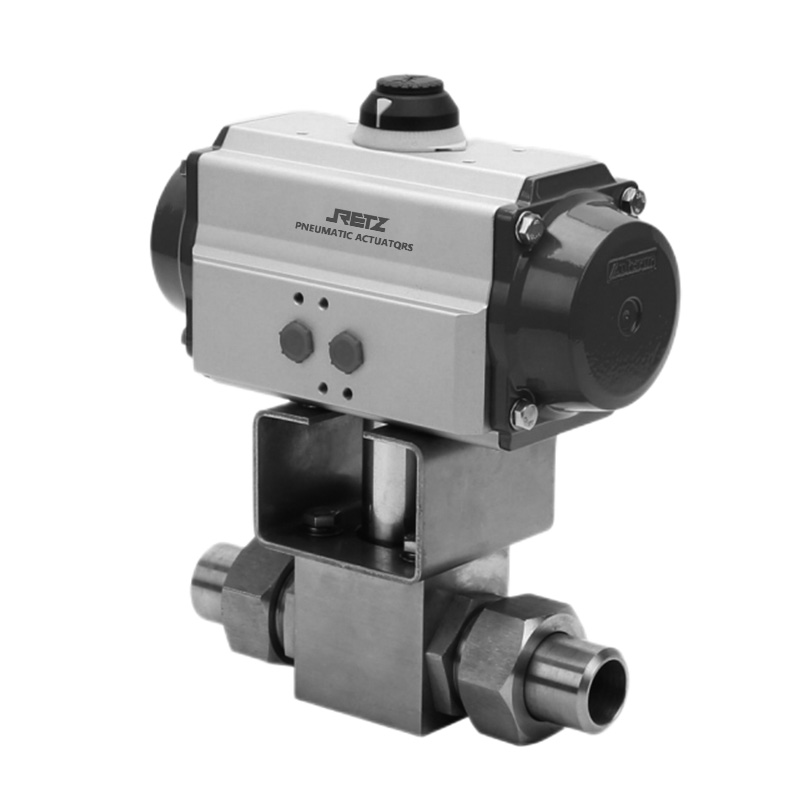

高压气动球阀由气动活塞式执行机构和高压球阀组成，可配以阀门输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。 高压气动球阀广泛应用在石油、化工、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，可实现全开-全关动作。
应用提范APPLICATION SPECIFICATIONS
1.设计制造标准；BS5351 ASMEB16.34
2.结构长度按：ANSI B16.10
3.连接端尺寸Connoction ands conform to:
承播口尺寸按：ANSIB16.11;JB/T1715S
螺纹端尺寸按：ANSI B1.12.1;JB/T7306
对焊端尺寸按：ANSI B16.25;JB/T12224
4.检验和试压按：APl598;
5.材料标准根据：ANSVASTM
技术参数
阀体材质：A105、F304、F316
球芯材质：F304、F316
密封阀座：PTFE、PPL、合金
压力等级：6.4-32MPa
公称通径：DN15-DN200
结构形式：直通式
连接方式：法兰、螺纹、焊接
电压范围：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
温度范围：PTFE：-30～180℃ PPL：-30～250℃
气动执行器：双作用、单作用

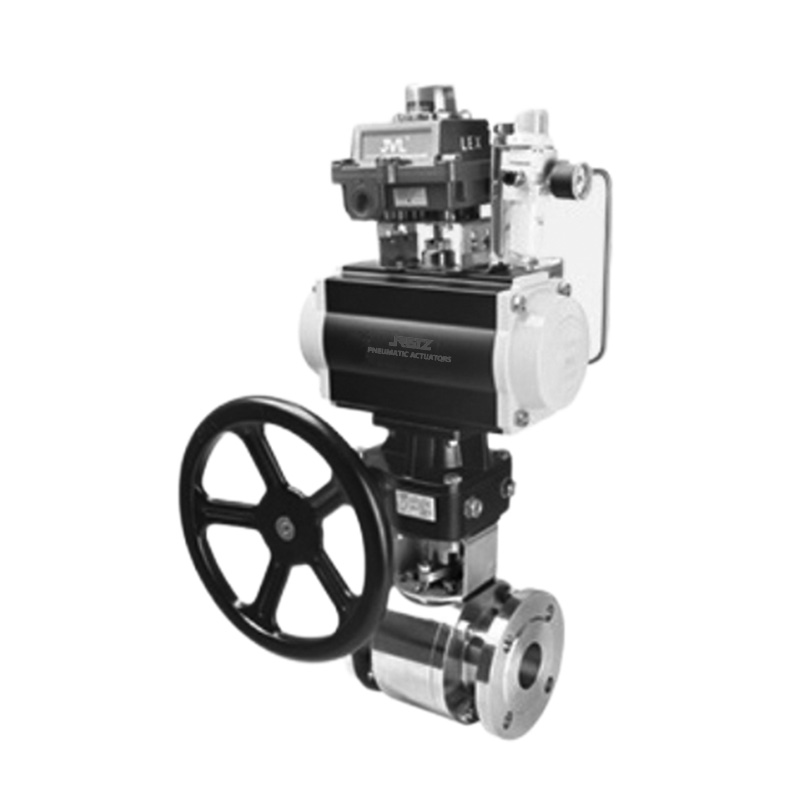

气动附件：换向电磁阀、限位开关、空气过滤减压阀、电气、手轮机构
电磁阀：二位五通电磁阀、二位三通电磁阀以及防爆型线圈
限位开关：机械式回讯器APL210N、防爆式回讯器APL410N、感应接近式回讯器
气源压力：0.4~0.7MPa
