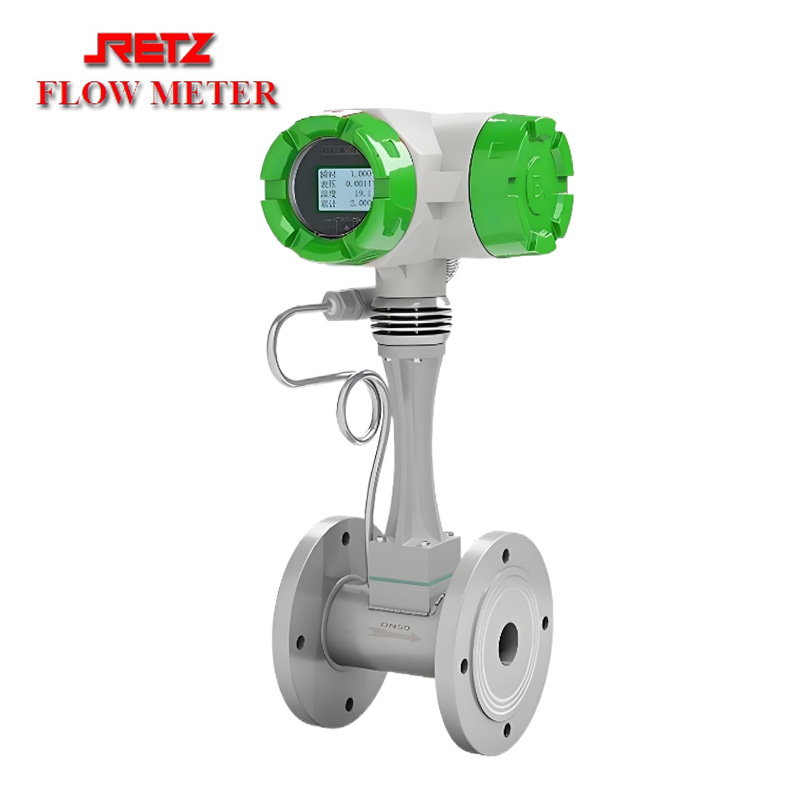

进口高温气体旋涡流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

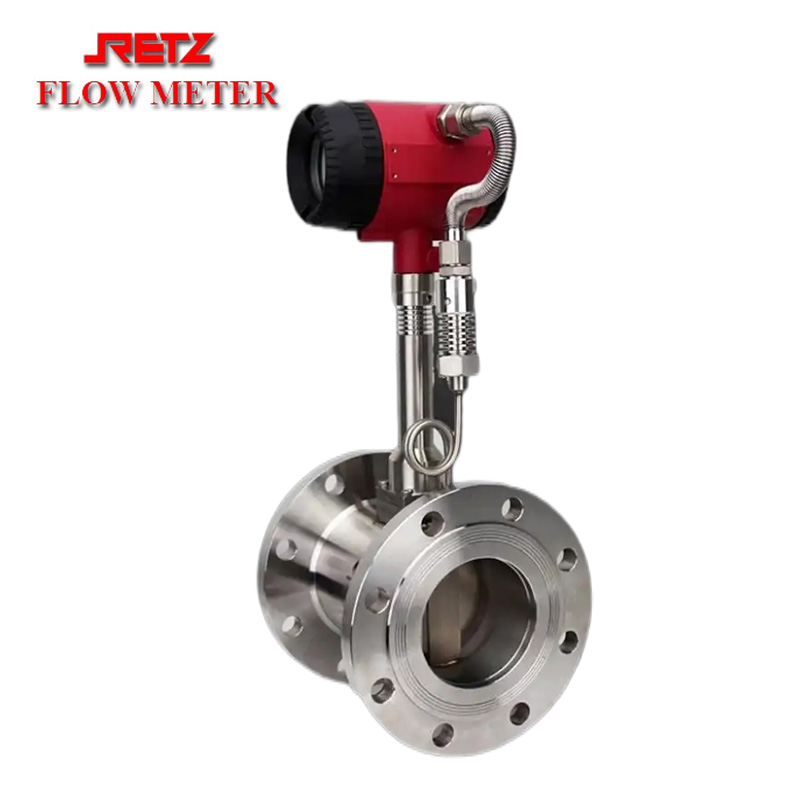

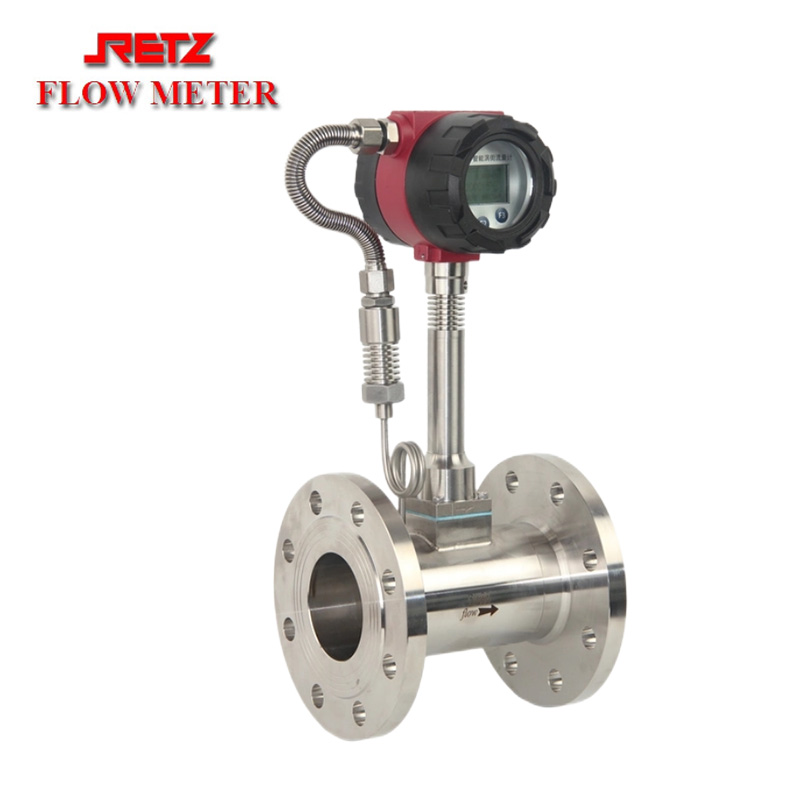

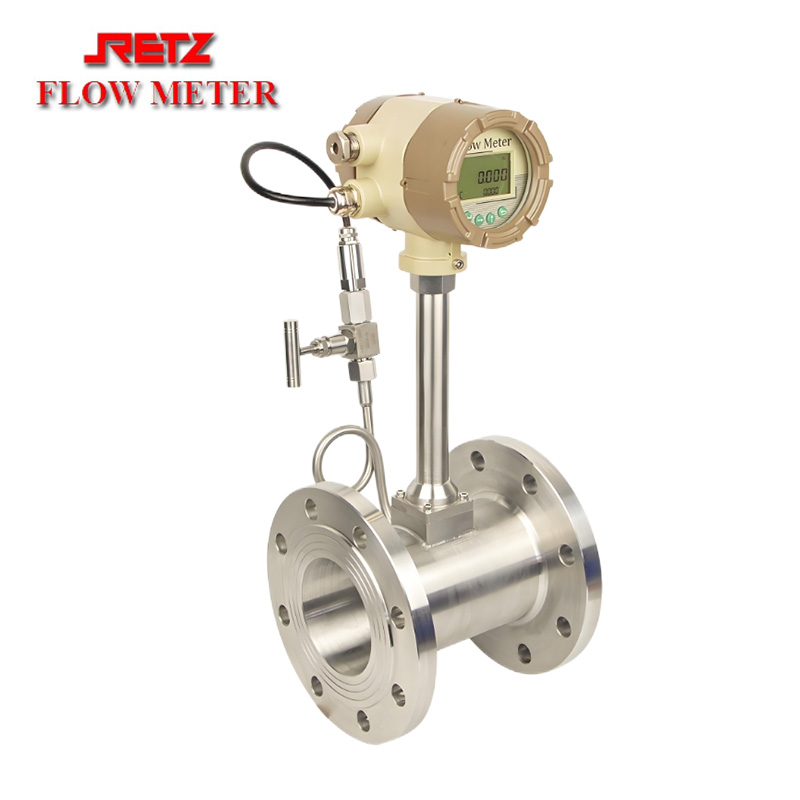

　　RETZ管道式涡街流量计是根据卡门(Karman)涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。应力式涡街流量计是速度式流量计的一种，广泛应用于石油、化工、电力、轻工、动力供热等行业

　　产品特点Characteristic

　　1.压力损失小，量程范围大，精度高；

　　2.在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；

　　3.无可动机械零件，因此可靠性高、维护量小；

　　4.仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-25℃～+320℃的工作温度范围内工作；

　　5.应用范围广，蒸汽，气体，液体等流体流量均可测量；

　　6.基于点阵显示的人性化菜单和界面，配合明亮的背光，支持中文和英文两种语言，适合各种客户群；

　　7.支持温度、压力测量，方便气体介质温压补偿的需求；

　　8.支持流速换算显示功能，方便现场看当前流速；

　　9.支持分屏显示功能，可以让屏幕上放大显示单个或两个参数（温度，压力，工况、标况的流量和流速等）；

　　10.仿真输出功能，支持4-20mA电流仿真、频率输出仿真，方便现场非实流调试；

　　11.支持4-20mA输出、脉冲（当量）输出、报警输出、RS485通讯输出；

　　12.两线制、三线制都分别DCDC（DC1000V）隔离；

　　技术参数Technical Parameter

　　测量介质：气体、液体、蒸汽

　　执行标准：涡街流量传感器（JB/T 9249-1999)

　　检定规程：涡街流量计（JJG 1029-2007)

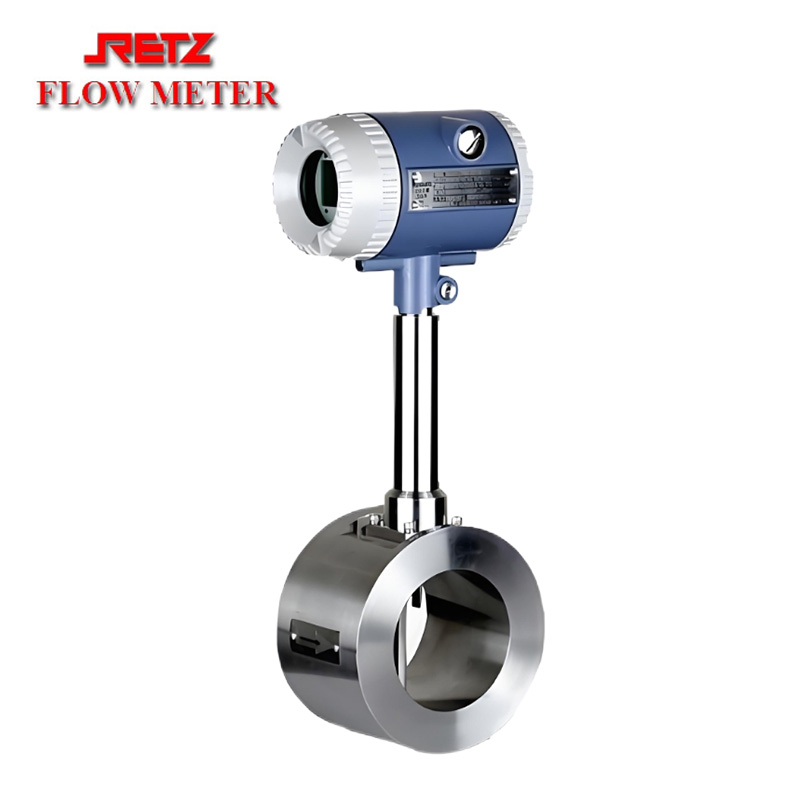

　　连接方式：卡装式、法兰式

　　公称口径：DN25～DN300

　　法兰标准：常规标准GB/T9113-2000

　　其他标准：国际管法兰标准、如德标DIN、美标ANSI、日标JIS

　　检定条件：检定装置、音速喷嘴流量检定装置

　　精度等级：气体和蒸汽±1.0%、液体±0.5%

　　量程比：1:10

　　流速范围：液体：0.5～7m/s气体：5～50m/s

　　仪表材质：304不锈钢，316不锈钢

　　温度范围：-25℃～100℃、-25℃～+280℃、-25℃～+350℃

　　压力等级：1.6MPa、2.5MPa、4.0MPa

　　输出信号：脉冲频率信号

　　两线制：4-20mA DC电流信号、485通讯

　　供电电源：24V DC

　　防爆等级：基本型：非防爆产品，防爆型：ExdⅡBT4

　　防护等级：IP65

　　环境条件：环境温度：-25℃～55℃ 、相对湿度：5～90%、大气压力：86～106KPa
