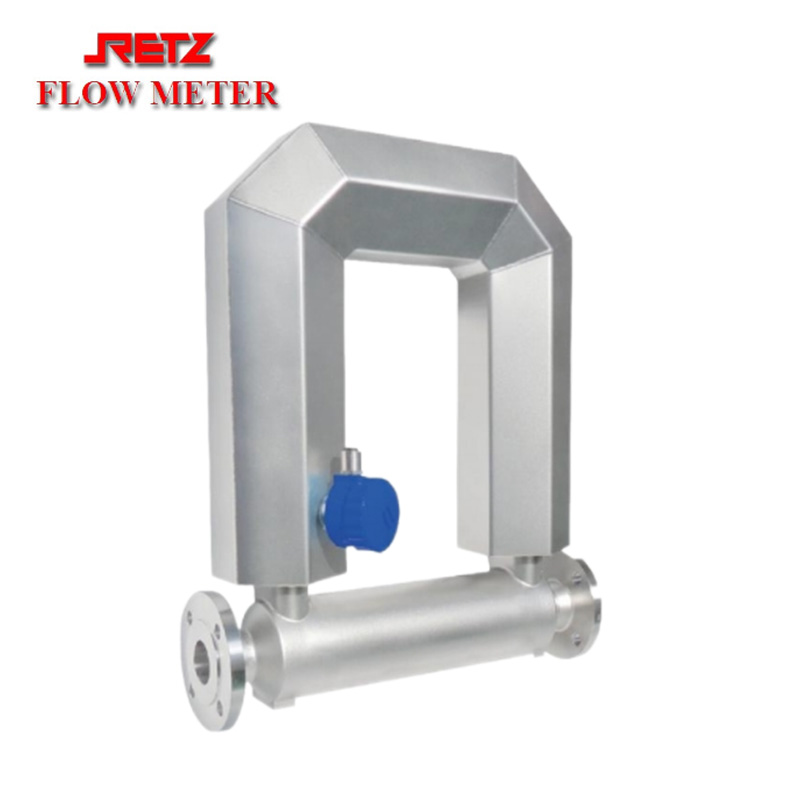

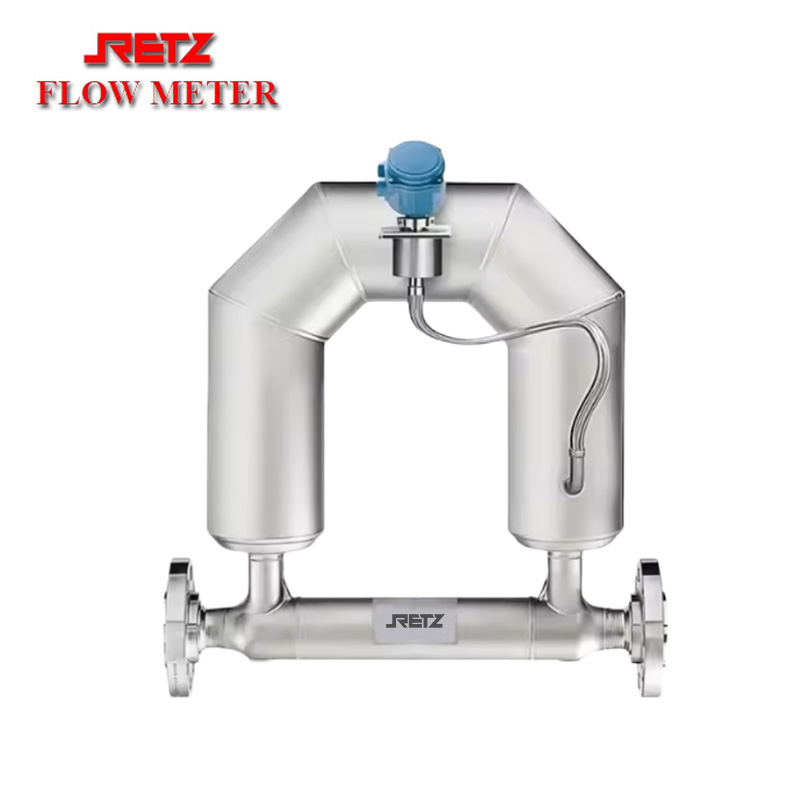

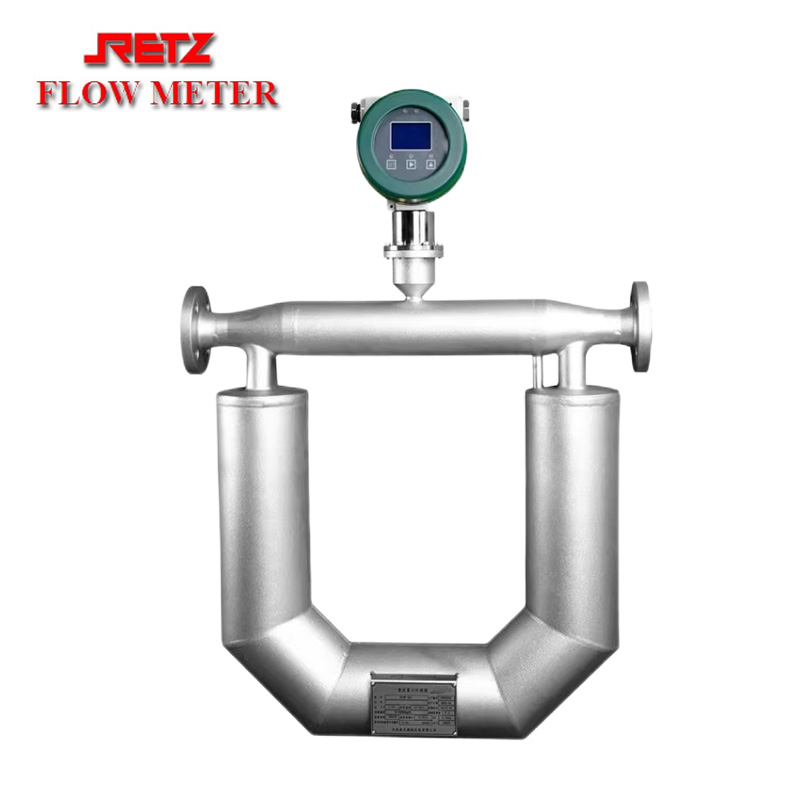

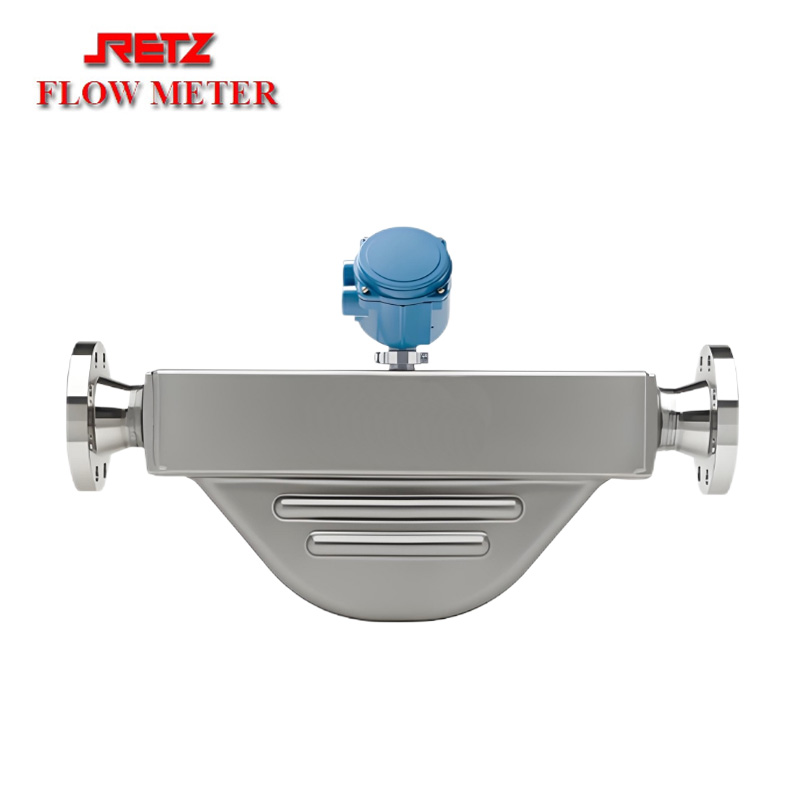

进口低温质量流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

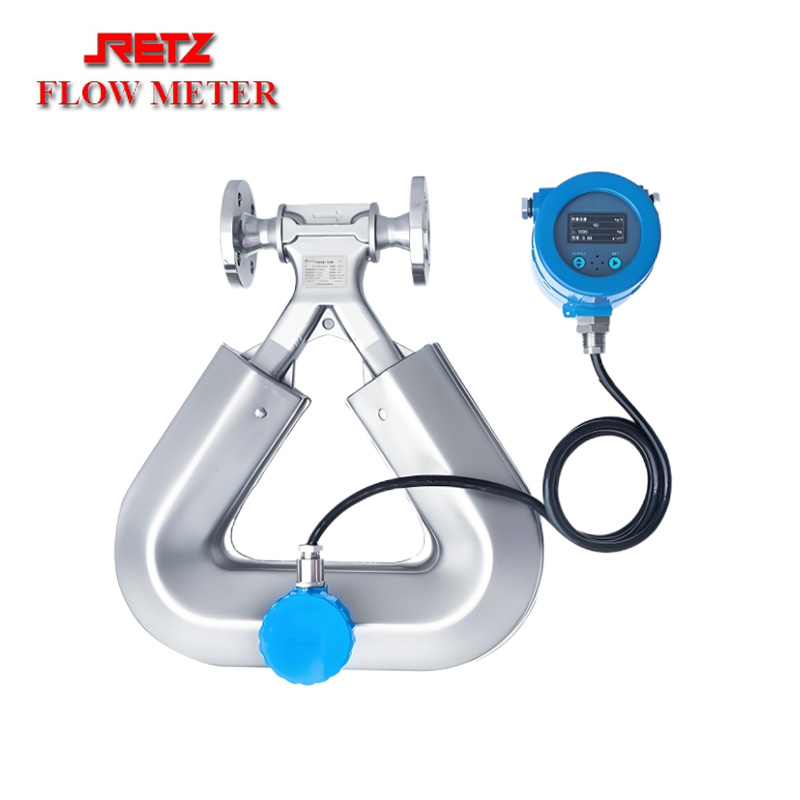

　　RETZ低温质量流量计测量液化天然气等低温介质而研制的。流量计由质量流量传感器和变送器组成。传感器采用三角形结构、具有测量精度高、量程比宽、可靠性高等优点。采用高效的隔热技术有效控制LNG等低温介质在流经传感器时与外界的热交换，降低LNG等低温介质在管路中的气化，从而降低气化对流量计量造成的影响。所配变送器采用数字信号处理器（DSP）对采集信号进行处理，具有判断介质实时状态和其它智能自我诊断功能。

　　工作原理Working principle

　　科里奥利质量流量计质量测量的原理是牛顿第二定律F=Ma。当流体在振动管中流动时，将产生与质量流量成正比的科里奥利力。当没有流体流过时，振动管不产生扭曲，振动管两侧电磁信号检测器检测到的信号是同相位的；当有流体经过时，振动管在力矩作用下产生扭曲，两检测器间将存在相位差。变送器测量左右检测信号之间的滞后时间，这个时间差乘上流量标定系数就可确定质量流量。

　　科里奥利质量流量计的密度测量原理是振动频率与流体密度的平方根成反比，通过测量振动频率确定流体密度。所以质量流量计即可实现对流体质量流量的测量，又可实现对流体密度的测量。

　　产品特点Characteristic

　　采用了多变量数字处理系统。强化了信号的滤波、提高了信号测量的灵敏度及准确度，加快了系统的响应时间，使测量更加可靠；

　　多变量数字处理系统的采用使系统组成更加灵活方便。在很多场合多变量数字处理系统模块和传感器就可以组成完整的流量测量系统，而不需要配置流量转换器。例如CNG、LNG加气机系统、定量控制系统、流量或密度单参数测量系统等；

　　测量准确度高，质量流量测量精度可达到0.1%-0.2%，密度测量分辨率可达到0.002-0.02g/cm^3；温度测量误差小于0.5度；

　　密度、温度测量功能实现，可以派生介质浓度测量功能（两组分介质）。

　　技术参数Technical Parameter

　　适用介质:液体流体、浆液、悬浮液、高粘度流体等

　　不适用固体介质

　　管道口径:DN3-DN200

　　流量测量精度:0.1%、0.15%、0.2%、0.5%

　　重复性:0.05%

　　密度测量范围:0<p<5g/cm3

　　密度测量精度:±0.001g/cm3

　　温度测量范围:-200℃~350℃

　　温度测量精度:±1℃

　　适用环境温度:-30~70℃

　　测量管材质:316L

　　工作压力:常规4Mpa,高压可特殊订制

　　防爆型等级:Exd[ib]IICT1~T6Gb

　　防护等级:IP67

　　输出信号:4-20mA、0-10KHZ频率信号、脉冲当量信号、RS485、HART
