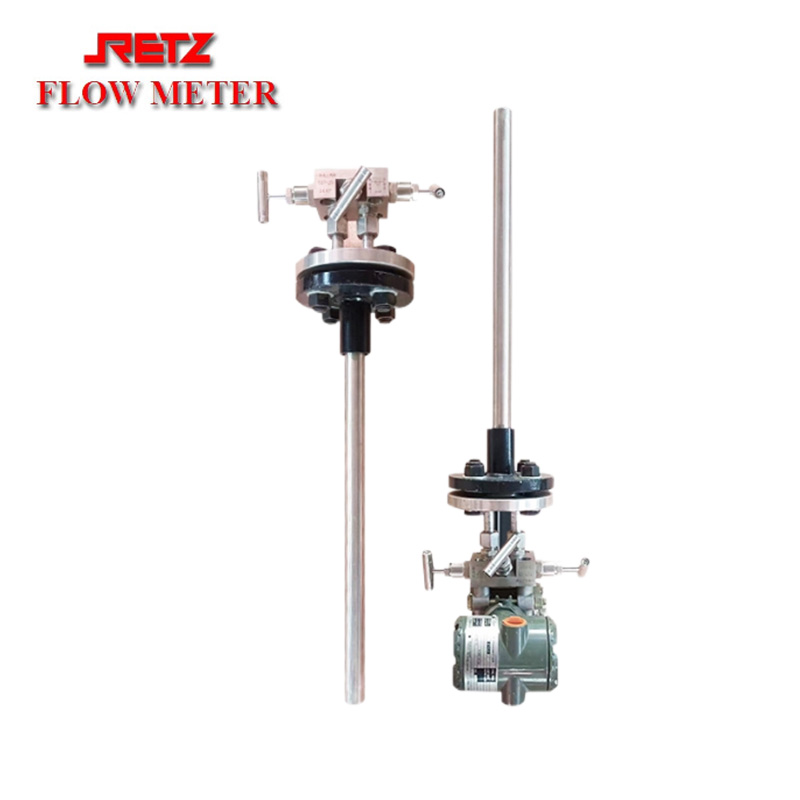

进口德尔塔巴流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

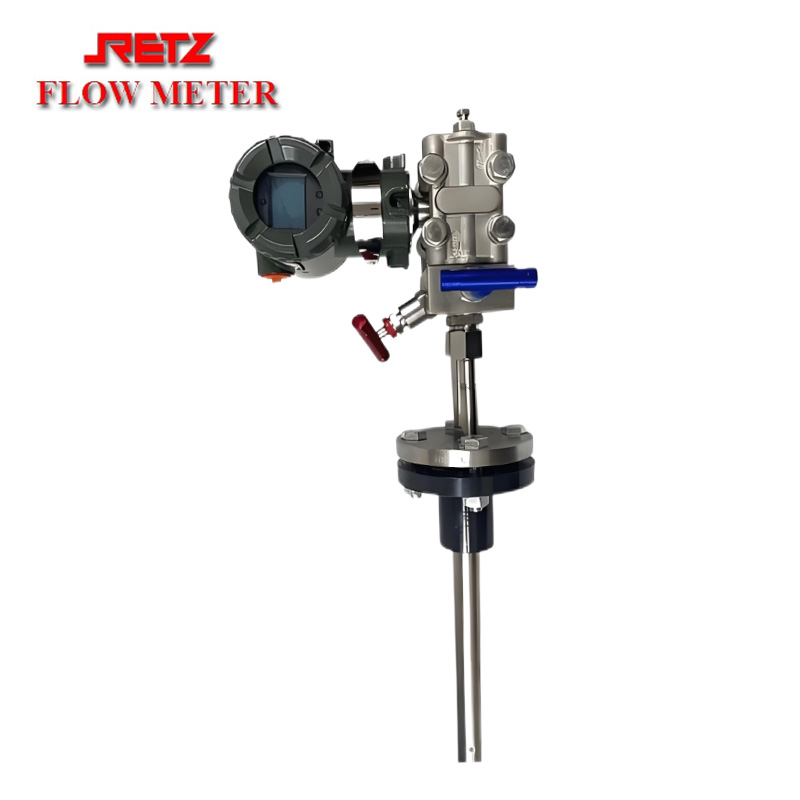

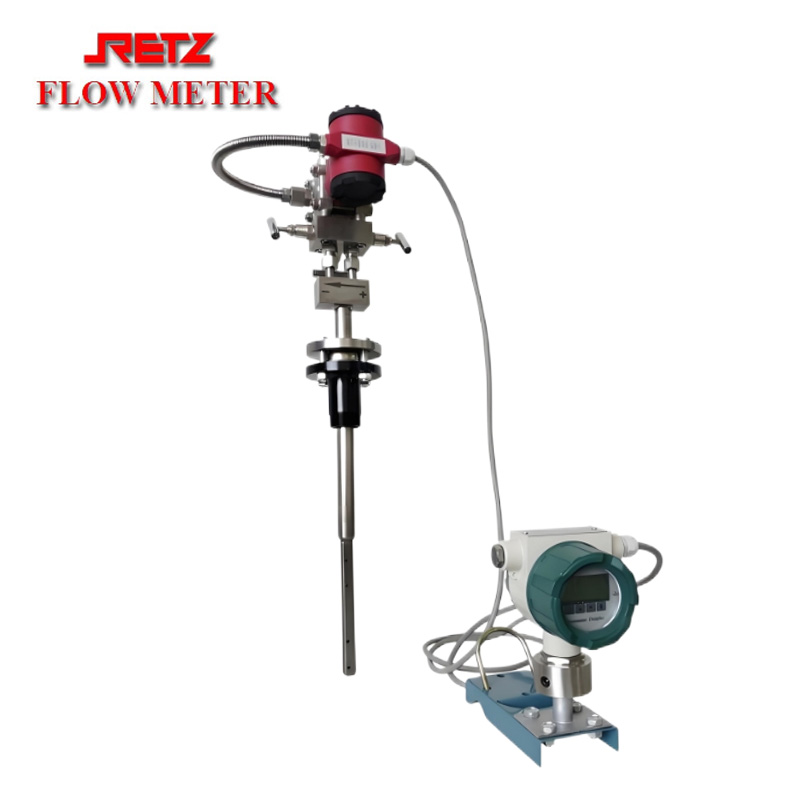

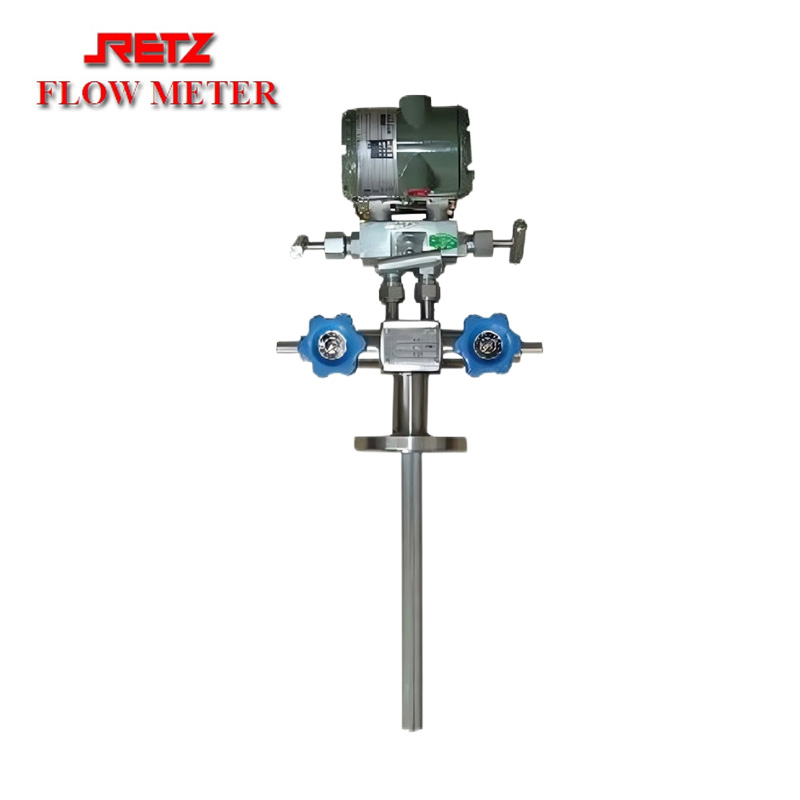

　　RETZ均速管-德尔塔巴流量变送器是由传感器、引压附件和差压变送器、压力变送器、流量积算仪等配套组成的流量计。德尔塔巴流量传感器是通过差压来测量流量的装置，是在皮托管流速测量原理的基础上发展起来的。可测量液体、气体以及蒸汽等流体的流量。由于没有活动部件，几乎无压力损失，安装维修方便，运行成本极低，备受用户青睐。

　　华尔塔巴流量计是运用差压式的工作原理和插入式的安装方法设计而成的一种流量传感器。它的工作原理，这是一种特殊的节流装置，其输出是差压。该传感器通过探头（或探针）取压，探头前后有两排不均匀分布的若干个引压孔（取压管直径约Φ20，取压孔低压孔径Φ8）。通过两排引压孔将管道从上到下（从左到右）的不同压力（流速）平均后形成了差压，进而可以计算出质量流量或体积流量。

　　结构形式

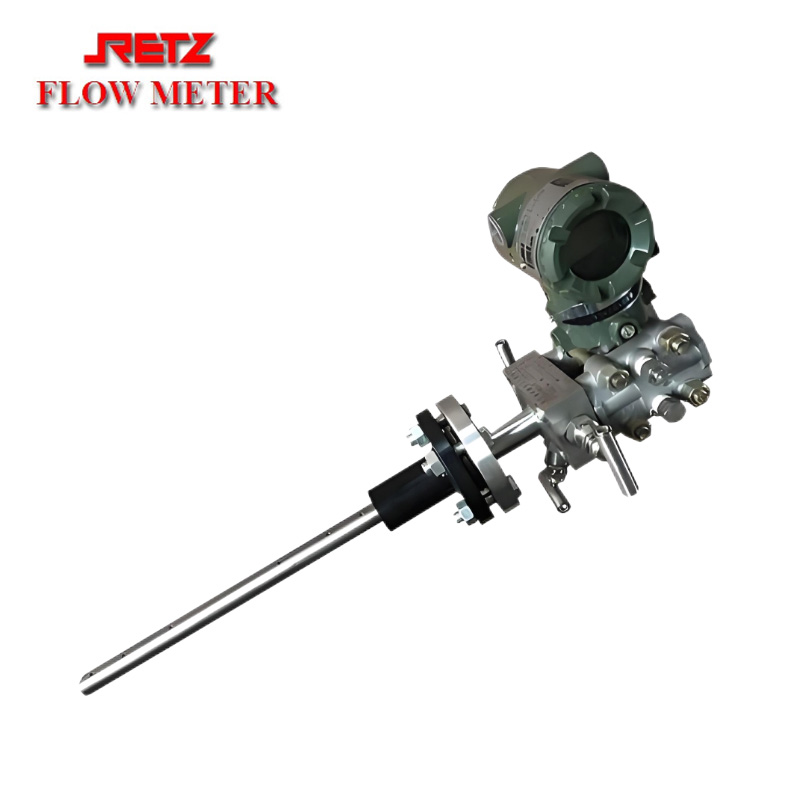

　　华尔塔巴流量计是检测杆、取压口组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。

　　理论基础

　　华尔塔巴流量计是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。

　　1、探头截面形状：威力巴为头形，德尔塔巴为类菱形，类菱形截在能使高、低区的分界更明显。

　　2、探头杆取压孔的位置：威力巴的全压孔在杆前端，静压孔在杆两侧壁；华尔塔巴流量计的全压孔也在杆前端，但静压孔却在杆的后端，测量背压力（负压）。

　　因此，在相同管径和流速条件下，德尔塔巴探头产生的差压，较威力巴探头的要大一些，约大20%—40%。这是华尔塔巴流量计的显著优点。

　　技术参数Technical Parameter

　　规格：DN50-DN5000(mm)；插入式：DN500-DN5000；

　　测量准确度：±0.5%、±0.2%；重复性：±0.1%；

　　范围度：体积流量：10：1；100;1.质量流量：8：1；

　　工作压力：均速管无提出功能型：≤29.00MPa；均速管可提出型：≤10MPa；

　　流体温度：≤450℃；

　　介质粘度：≤30CP（相当于重油）；

　　本体材质：传感器、三阀组：均为316L不锈钢、合金钢、哈氏合金、蒙乃尔等材质任选；

　　配套件材质：法兰：316L不锈钢或碳钢、合金钢、哈氏合金、蒙乃尔等材质任选。
