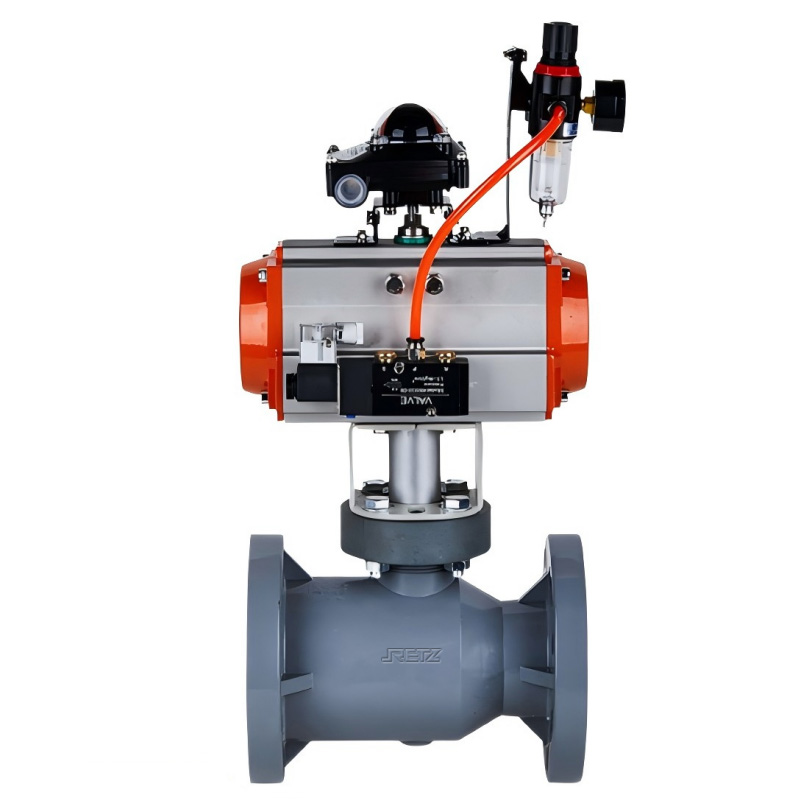

进口单双作用气动PVC球阀 防腐耐酸碱塑胶球阀

　　RETZ瑞茨/我们一直致力于高精度流量测量领域的持续创新，始于2005……

　　气动PVC球阀是一种利用压缩空气作为动力源来驱动阀门开启、关闭和调节的球阀

　　结构组成

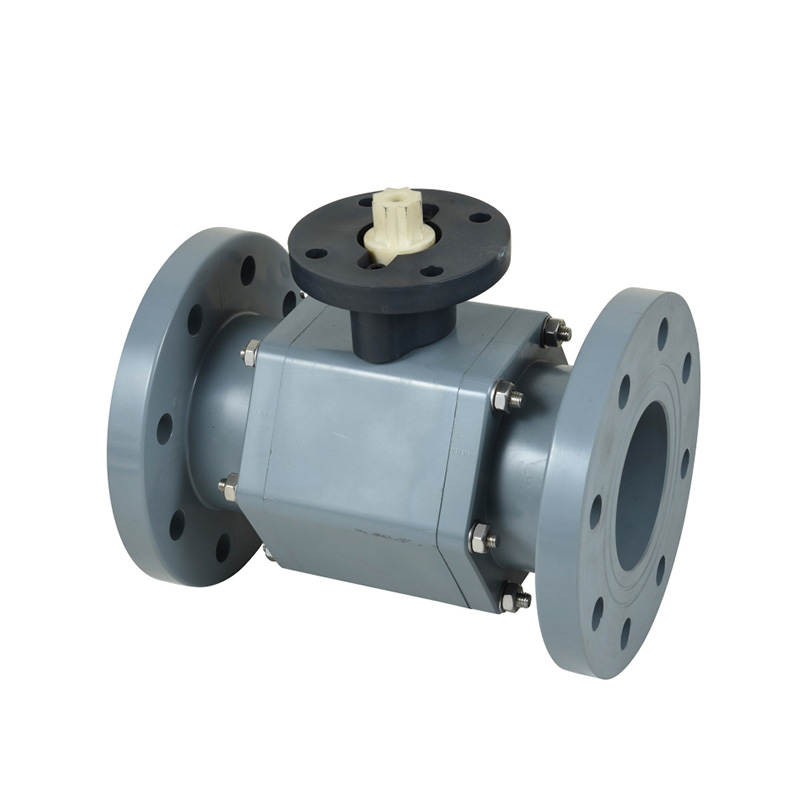

　　阀体

　　采用PVC材料制造，具有良好的耐腐蚀性。PVC阀体通常为球形结构，内部有圆形的流体通道，能够提供相对较低的流阻，确保流体顺畅通过。

　　球体

　　同样由PVC材料制成，球体上有一个通孔。球体是控制流体通断和流量调节的关键部件，其表面经过精密加工，以保证与阀座之间的良好密封。

　　阀座

　　一般采用弹性较好的橡胶或特殊的塑料材料，安装在阀体内部与球体相配合。其作用是在阀门关闭时与球体紧密接触，防止流体泄漏，在阀门开启时能够适应球体的转动，确保操作顺畅。

　　气动执行机构

　　这是气动PVC球阀区别于其他球阀的关键部分。它由气缸、活塞、活塞杆等部件组成。压缩空气进入气缸后推动活塞运动，活塞通过活塞杆与球体或阀杆连接，从而将气动执行机构的直线运动转化为球体的旋转运动，实现阀门的开启、关闭和调节操作。

　　连接部件

　　包括用于连接管道的法兰、螺纹接口等。由于PVC材料的特性，连接方式通常较为简单且密封可靠，如常见的承插式法兰连接或螺纹连接，方便与PVC管道系统进行配套安装。

　　工作原理

　　开启过程

　　当压缩空气进入气动执行机构的气缸一侧时，推动活塞向一个方向运动。活塞带动活塞杆，进而使球体旋转。当球体上的通孔与阀体的流体通道完全对齐时，阀门处于完全开启状态，流体可以毫无阻碍地通过阀门。

　　关闭过程

　　压缩空气切换到气缸的另一侧，推动活塞向相反方向运动。活塞带动球体旋转，直到球体上的通孔与阀体的流体通道完全错开，此时阀门处于完全关闭状态，有效阻止流体通过。

　　流量调节过程

　　通过控制进入气缸的压缩空气的压力或流量，可以地控制活塞的行程，从而使球体旋转到不同的角度。球体通孔与阀体通道的重合程度不同，就实现了对流体流量的调节。例如，当球体通孔与阀体通道部分重合时，流体流量就会相应地减少。

　　产品特点Features

　　◆创新发明了三种工业级塑料球阀平台，适用不同结构和工况。

　　Innovatively invented thre industrial-grade plastic ball alve platforms,suitable for different structures and working conditions.

　　◆各种选配件都可以轻松安装或拆卸。

　　Various options can be easily installed or removed and can be mounted later(except positioners).

　　◆丰富的经验，的选型，严格的检测，确保产品质量可靠。

　　Rich experience,professional selection,and strict testing to ensure reliable product quality.相比不锈钢等金属自动球阀，塑料自动球阀重量轻，耐腐蚀性好，更换塑料阀体操作简单，易于维护安装，性价比高。

　　Compared with metal automatic ball alves such as stainless steel,plastic automatic ball alves are light in weight,good incorrosion resistance,easy to operate when replacing plastic valve bodies,easy to maintain and install,and cost-effective.

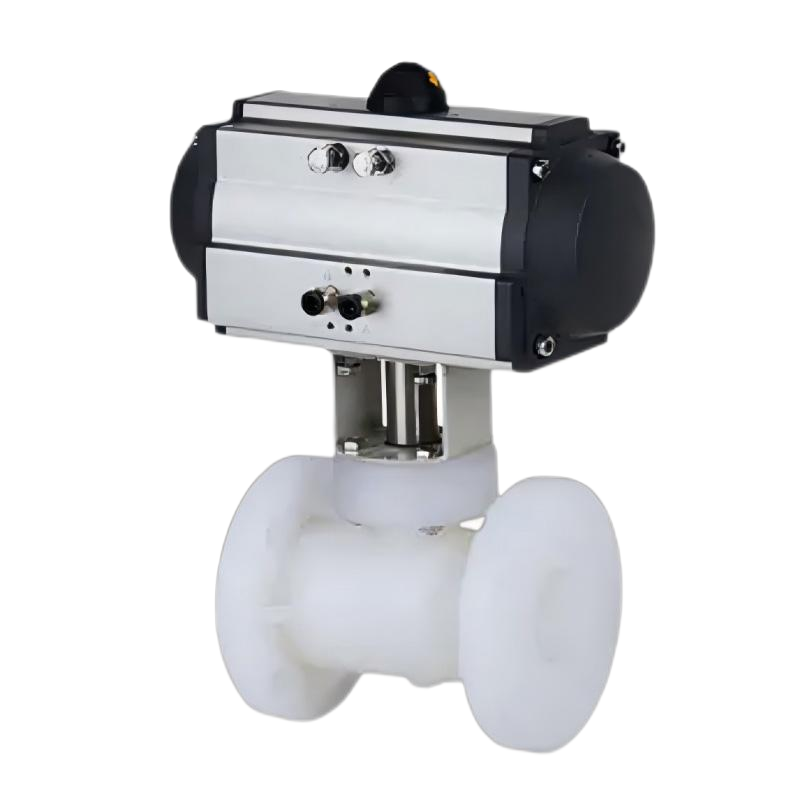

　　◆可以选择全塑气动执行器，更耐腐蚀，更轻便。

　　All-plastic pneumatic actuators can be selected,which are more corrosion-resistant and lighter.

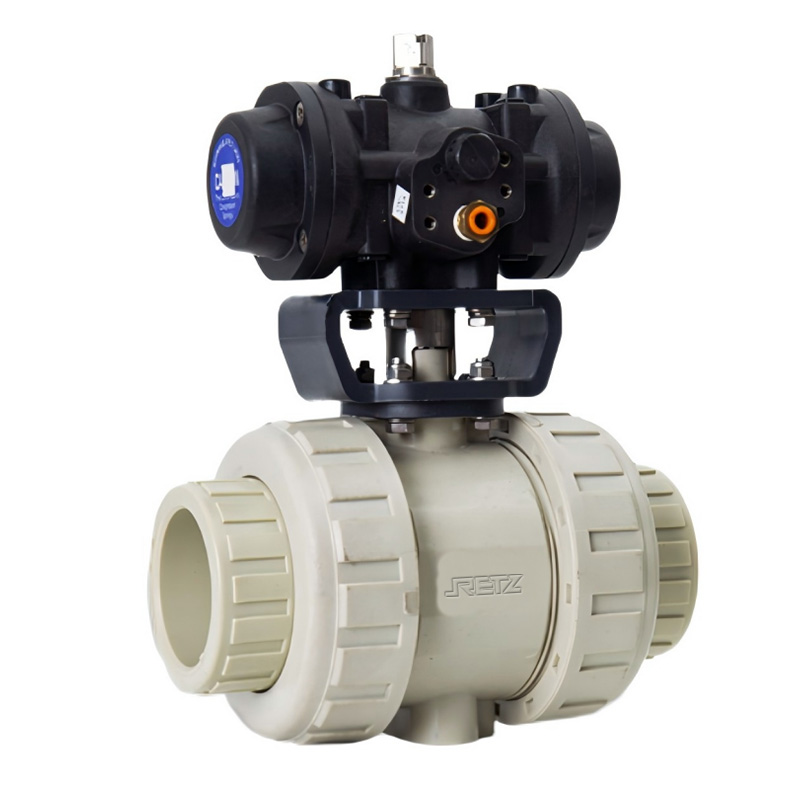

　　◆自动活接球阀需要安装在支撑底座上，避免螺帽泄露或损坏Automatic ball valves need to be mounted on a support base to avoid leakage or damage to the nut

　　技术参数：

　　阀体材料：UPVC/CPVC/PVDF

　　公称压力：10bar

　　规格尺寸：1/2-12”

　　连接方式：法兰式、活接式
