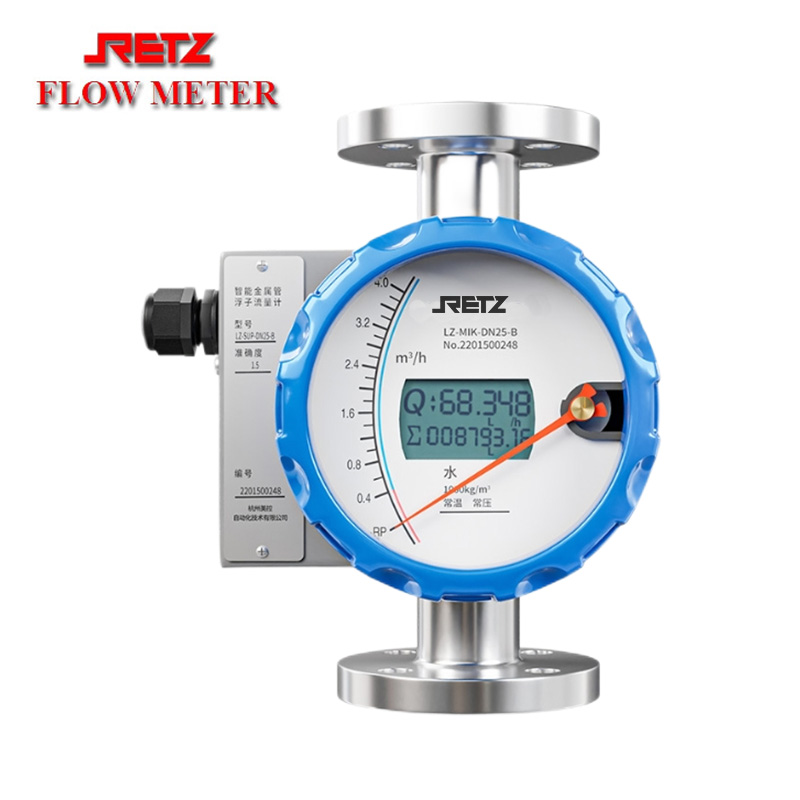

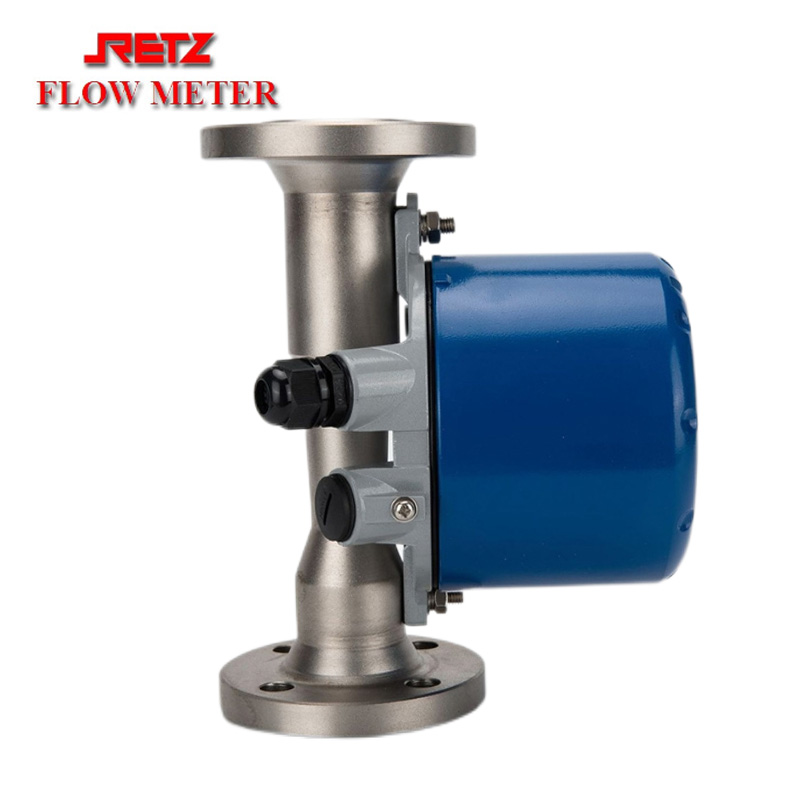

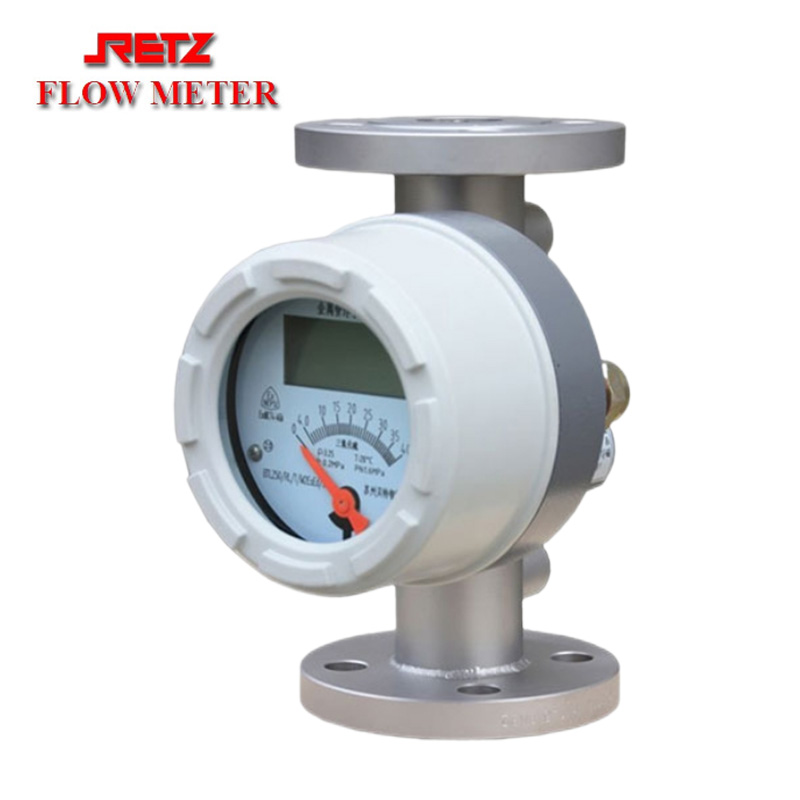

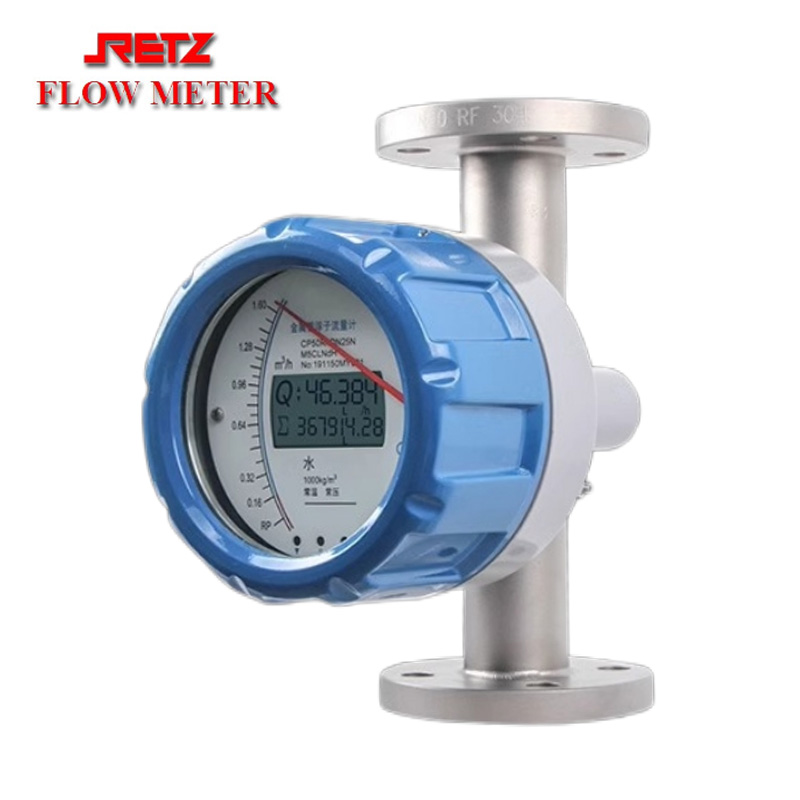

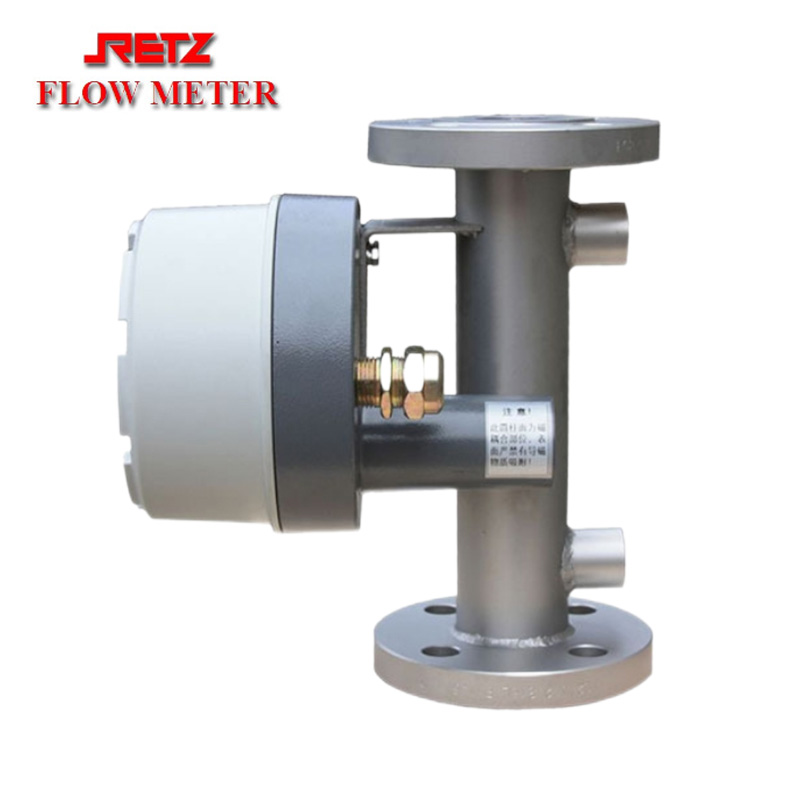

进口垂直安装金属管浮子流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

　　RETZ标准型LZ系列成丰金属管浮子流量计由一个测量管和一个就地指示器组成。 就地指示器还可以选择安装附加的电气部件，适用于液体和气体的测量。

　　工作原理Working principle

　　采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，浮子能在锥形测量管中自由的上下移动，改变管道中的流通面积，随着流量大小的变化,浮子在测量管中的垂直位置也发生相应的变化，通钢管过磁传递系统将浮子的位置传递到指示器的刻度盘上，指示流量值的大小。

　　在M6、M8、M9指示器中，随动磁铁的转动被直接传送到刻度盘上； 在M7指示器中，随动磁铁的转动通过一个凸轮板使指针线性的指示流量值 的大小。

　　产品特点Characteristic

　　1.全金属结构，坚固稳定。

　　2.短行程、小型结构设计。

　　3.低压力损失设计。

　　4.新型磁耦合结构设计确保传输信号更加稳定。

　　5.根据用户要求可以加装磁过滤器。

　　6.可带保温或伴热夹套。

　　7.用于各行业的气体和液体测量，测量部分可采用不同的材质来适应不同的介质条件。

　　8.适合于恶劣环境和腐蚀严重的介质， 具有良好的抗热性和耐压性。

　　9.智能型双行液晶显示，可选现场瞬 时/累计流量显示，可带背光。

　　10.可选二线制、电池、交流供电方式。

　　11.带有数据恢复、数据备份及掉电 保护功能。

　　技术参数Technical Parameter

　　公称通径：(mm)15~100GB/T9119法兰、HG20592-20635法兰、ANSI法兰

　　卫生型连接：DN15~DN100

　　保温夹套法兰：DN15(标准型):其他特殊类型可定制

　　防护等级：IP65

　　防爆(本安)：ExiaⅡCT2-T6(只限M9指示器)、隔 爆：ExdⅡBT1-T6(只限M8指示器)

　　介质温度：LZZ就地指示-40℃~+350℃(就地指示)、

　　LZD电远传-40℃~+80℃(普通型/衬PTFE)、-80℃~+300℃(高温型)

　　环境温度：-25℃～+55℃

　　粘 度：DN15:≤5mPa.s:DN25~DN100:≤250mPa.s

　　供电电源：

　　标准型：24VDC,二线制4~20mA(18VDC~30VDC)、交流型：85~265VAC,50Hz、电池型：3.6V,7.5AH锂电池

　　测量范围(100%点值)：

　　水(20℃)(25~100,000)L/h、空气(101325Pa,20℃(0.7~1000)m3/h

　　量程比1:10

　　精度等级：1.5、2.5

　　测量管：锥形测量管

　　刻度盘分布：依据流量单位划分

　　液晶显示：瞬时流量显示：0~50000、累计流量显示：8位(可带小数点)

　　报警输出：上、下限瞬时流量报警、集电极开路输出(100mA,30VDC内部阻抗100Ω)、继电器输出(触点容量1A,30VDC或0.25A,250VAC或0.5A,125VAC)

　　电缆接口：M16X1.5;M20X1.5、隔爆型：1/2NPT内螺纹
