进口吹扫装置流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

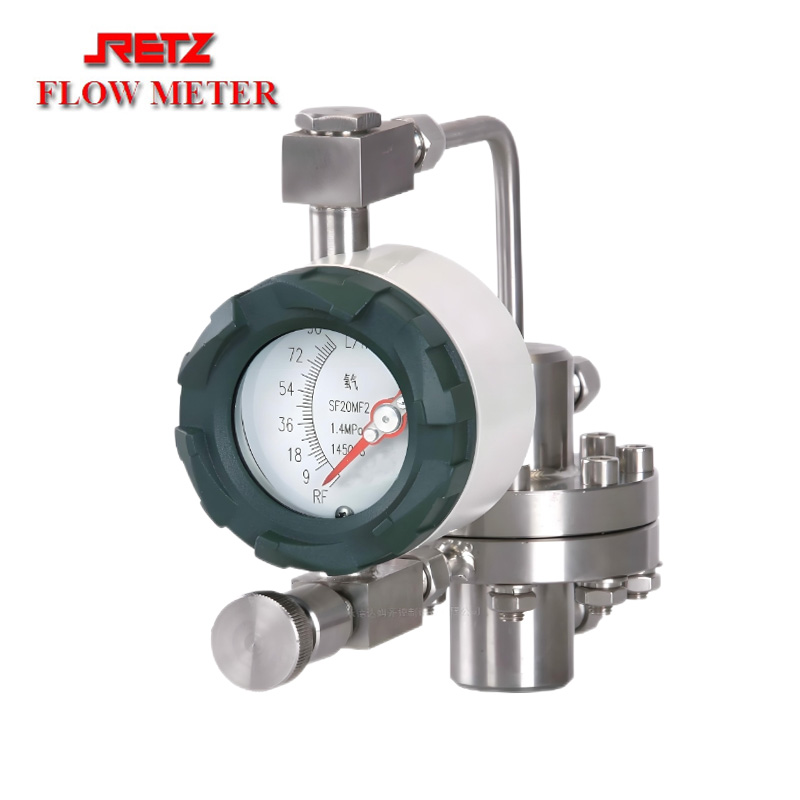

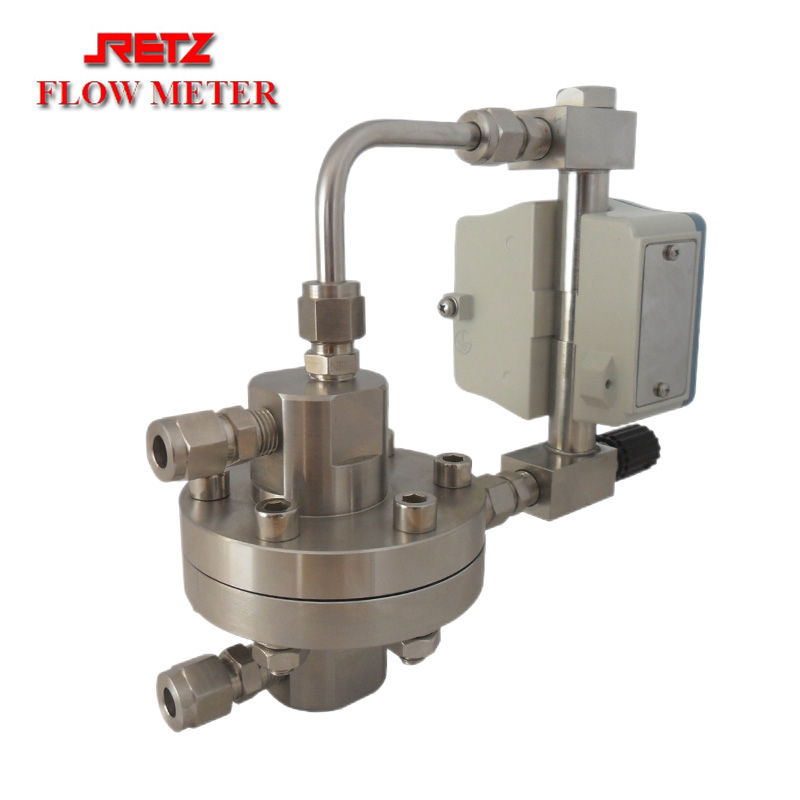

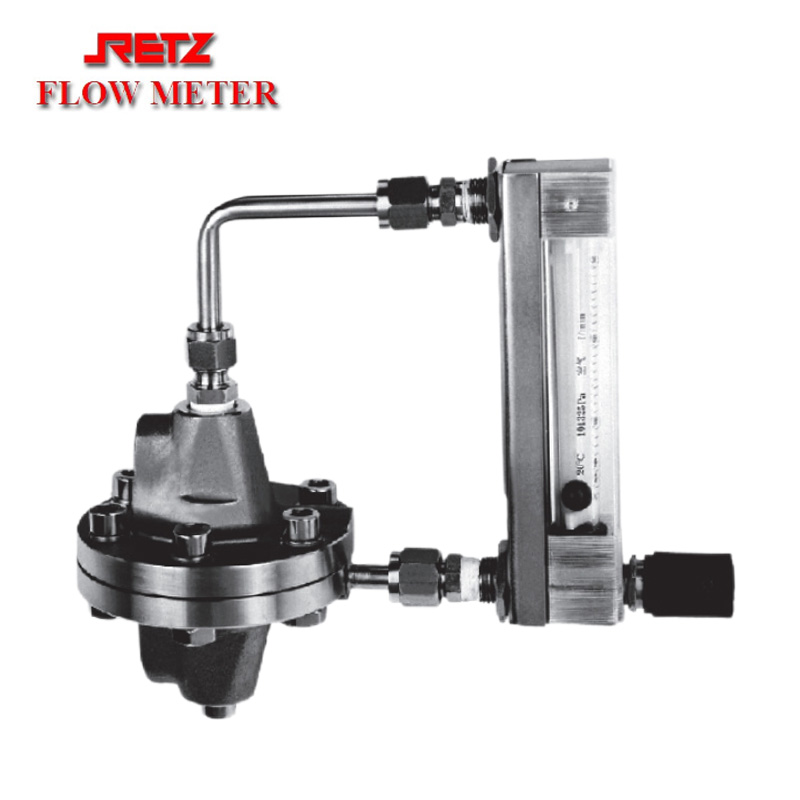

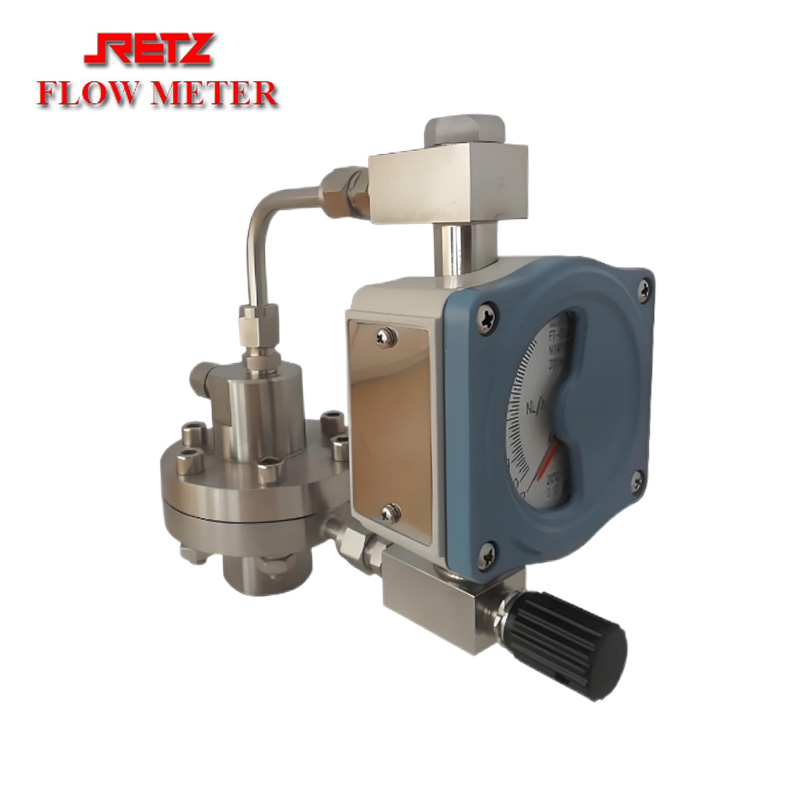

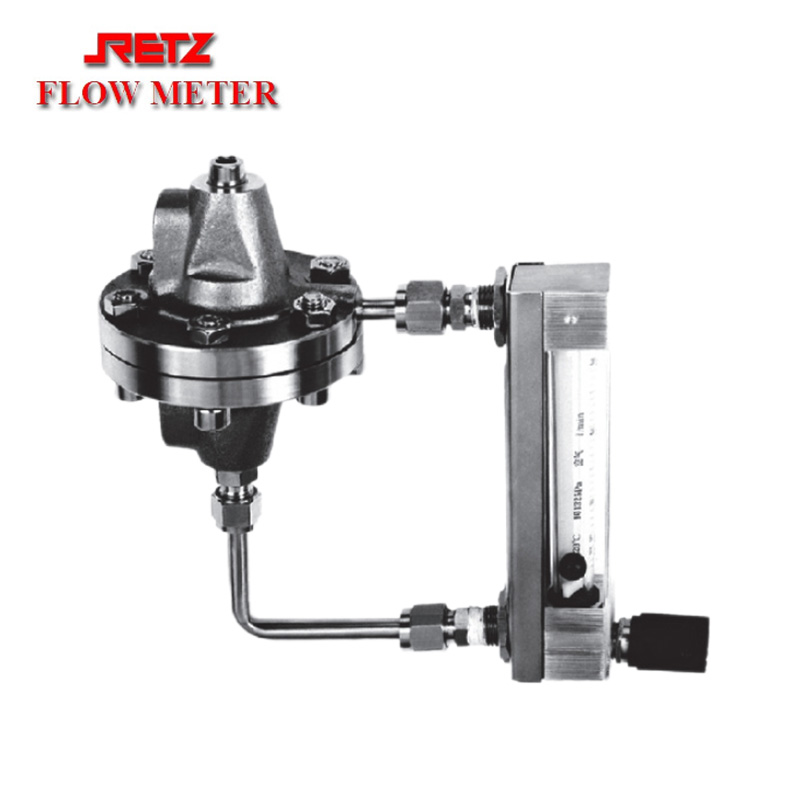

　　RETZ吹扫装置流量计采用金属管浮子或玻璃转子流量计与恒流阀配合，构成流量吹扫装置，实现流量测量并确保流量恒定输出。

　　由于浮子流量计安全可靠，测量稳定的特点，因此，该系列吹气装置对于入口或出口压力变化时，能够确保流量恒定输出，可以广泛应用于石油炼制、化工、、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液位测量等过程控制中。

　　该系列产品的设计结构完全满足工业控制的要求，安装适用条件完全符合仪表测量技术的要求。

　　工作原理Working principle

　　有机玻璃转子流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形管及其在内可以上下移动的浮子。当流体自下而上流经锥形管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。

　　产品特点Characteristic

　　单路，双路，多路形式(可选)

　　单表安装，面板安装，柜式安装(可选)

　　1/4"NPT,卡套，螺纹，法兰连接(可选)

　　6mm,8mm,10mm,15mm,25mm管路

　　开关信号输出，4~20mA信号输出(可选)

　　金属结构，简单，坚固，美观

　　可以测量过程温度低于200℃

　　可以测量过程压力低于6.4MPa

　　流量，压力(可选)现场指示

　　可选配精密微型针型阀，方便，灵活，便于现场流量调节

　　技术参数Technical Parameter

　　过程连接：卡套Φ6mm,Φ8mm,Φ10mm、螺纹1/4”NPT,1/2"NPT、法兰：1/2”ANSI 150lb,DIN2501,HG,GB

　　(配用玻璃管浮子流量计设计参数)

　　仪表型号测量范围(100%值)：水：（20℃）3~100I/h、空气：0.1MPa,（20℃）50~3400I/h

　　量程比10:1

　　准确度等级：4

　　实际流量：刻度流量刻度

　　介质压力：1.0MPa

　　介质温度：-20℃~100℃

　　环境温度：-20℃~60℃

　　接触介质材质：304,316

　　外壳：塑料，PVC

　　(配用金属管浮子流量计)

　　仪表型号测量范围(100%值)：水：（20℃）25~4000I/h、空气：0.1MPa,（20℃）0.7~80m3/h

　　量程比10:1

　　准确度等级：1.5

　　实际流量：实际流量刻度

　　介质压力：6.4MPa

　　介质温度：-20℃~200℃

　　环境温度：-20℃~60℃

　　接触介质材质：304,316

　　外壳：铸铝，环氧树脂喷涂
