进口差压孔板流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

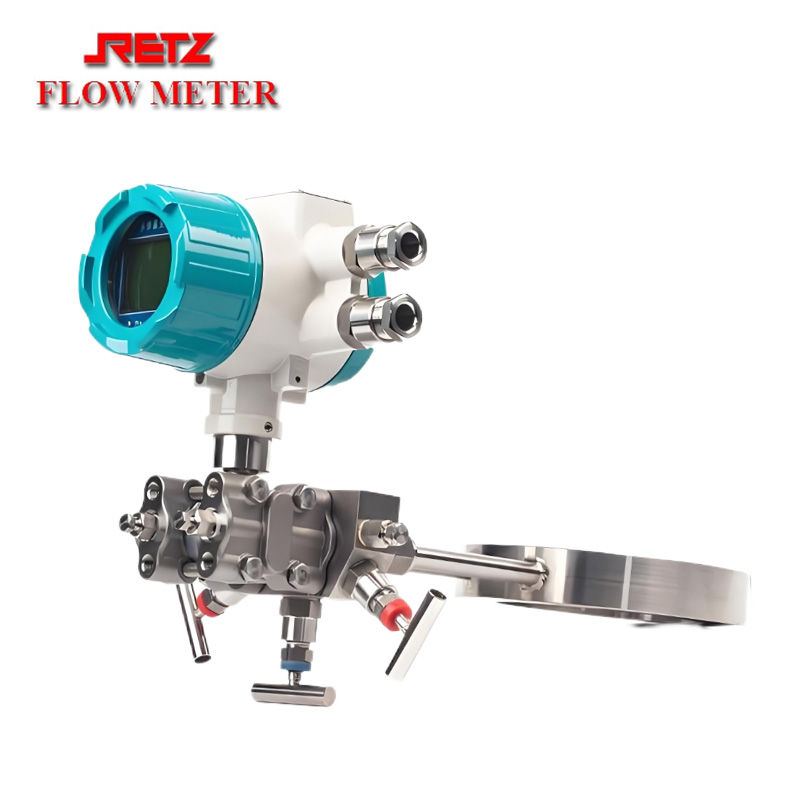

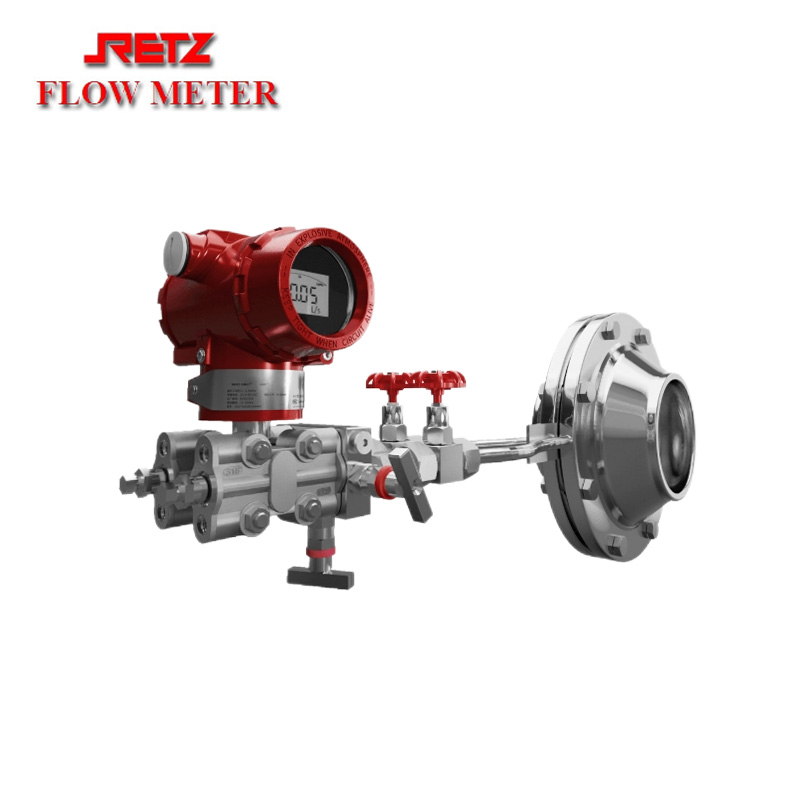

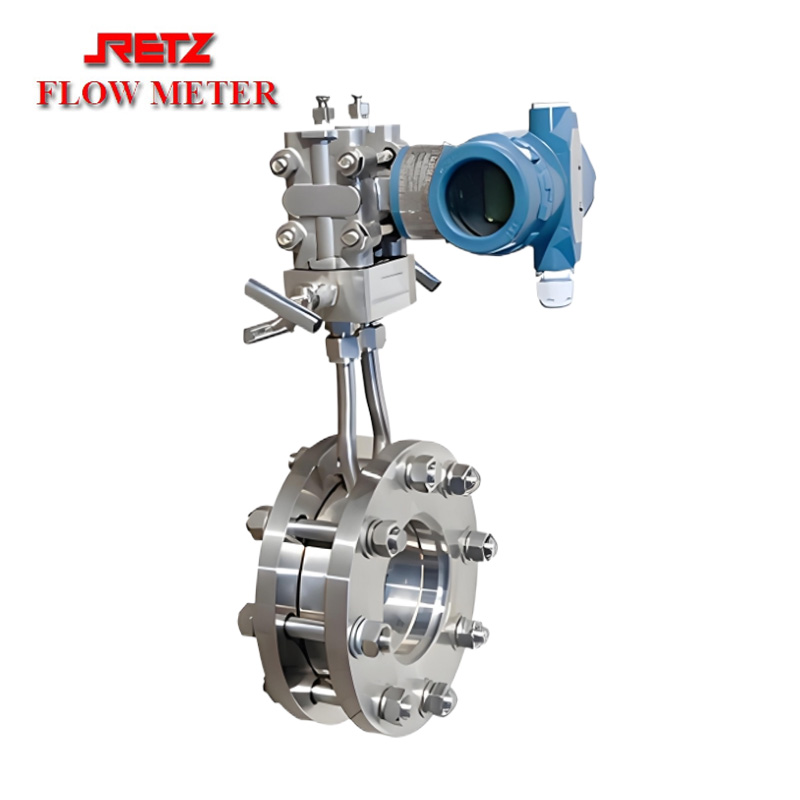

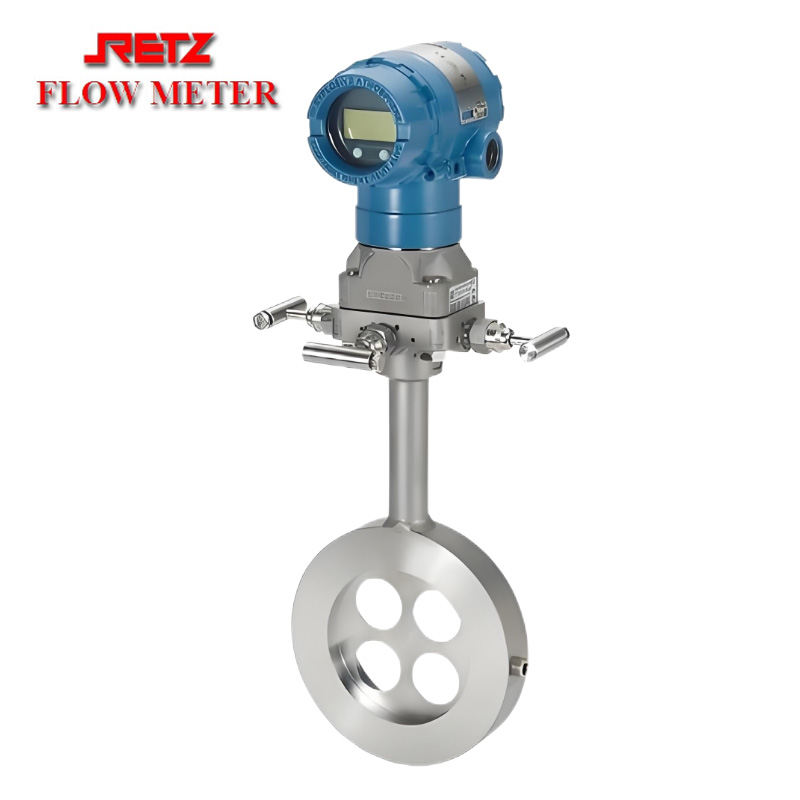

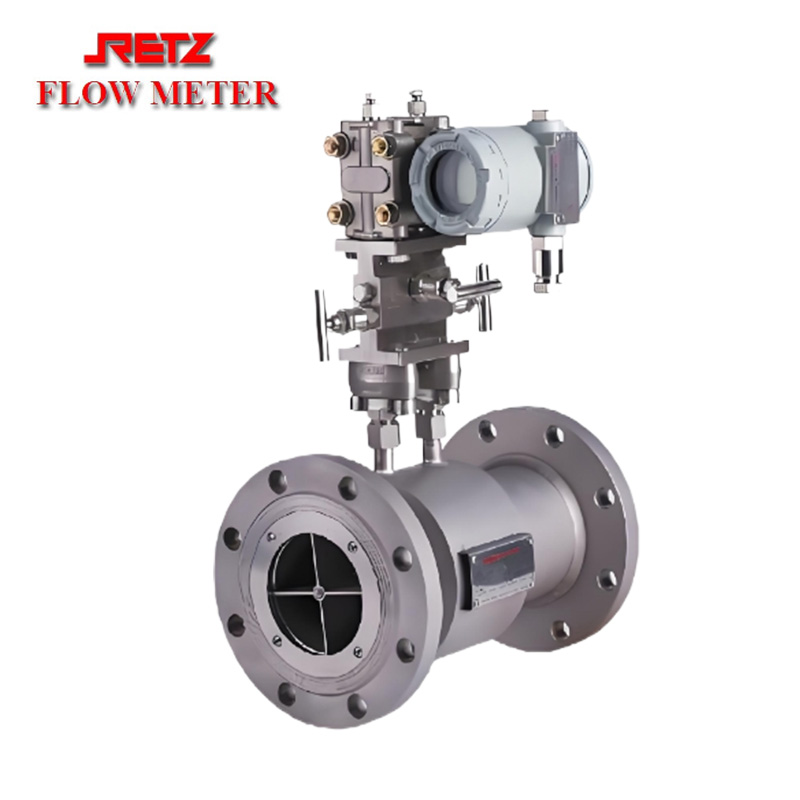

　　RETZ孔板流量计是一种典型的差压式流量计，与差压变送器及显示仪表（或计算机）配套使用，可实现对流体流量的测量。因其结构简单、安装方便、工作可靠，在整个工业生产领域得到广泛应用。孔板流量计具有很长的使用历史，有丰富的实验数据，设计加工已经标准化，不需要进行实流标定。其测量介质的种类多、测量管径的适用范围宽、测量温度可达550℃、耐压可达32MPa，是工业自动化控制过程中对流量进行测量的主要仪表之一。

　　产品特点Characteristic

　　结构简单、牢固，性能稳定可靠，使用期限长，价格低廉；

　　应用范围广，全部单相流皆可测量，部分混相流亦可应用；

　　标准型节流装置无须实流校准，即可投用；

　　一体型孔板流量计安装更简单、无须引压管，可直接接差压变送器和压力变送器；

　　采用进口单晶硅智能差压传感器；

　　高精度，完善的自诊断功能；

　　其量程可自编程调整；

　　可同时显示累计流量、瞬时流量、压力、温度；

　　具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程；

　　配有多种通讯接口；

　　量程范围宽、大于10：1。

　　技术参数Technical Parameter

　　用途、特点及使用范围

　　1、用途：节流式差压流量计由三部分组成：节流装置、差压变送器和流量积算仪。节流装置是直接安装于管道上的一次元件，差压变送器和积算仪属于二次元件。它主要用于流经管道各种气体（纯净的或含粉尘的）、蒸汽（饱和或过热）和液体（导电或不导电；强腐蚀性；粘稠或含有微小颗粒脏污）流量。可直接测量体积流量或质量流量。

　　2、差压式流量计（标准孔板）的使用条件、特点及适用范围

　　a、使用条件：

　　1、在测量段，流体充满圆管，并连续不断地流经节流装置；

　　2、流体在物理上和热力学上是均匀的单相流体；

　　3、节流装置所测得流体是稳定流，或可看作是稳定的缓慢变化的流体，不适用于脉动流和临界的流量测量；

　　b、特点及适用范围：

　　1、标准节流装置无须实流标定即可保证其测量精度。（在所有流量计中是的）；

　　2、适用被测介质非常广泛，几乎可用于所有气体、蒸汽和液体的流量测量；

　　3、适用直径比β为0.22~0.75，雷诺数ReD≥5000管道直径DN50~1000mm，允许外推到5000mm。β=d/D，d—孔板开孔直径；D—管道实际内径

　　4、使用压力可高达32MPa，也可用于负压；

　　5、介质温度范围：-30℃～+650℃；

　　6、智能型差压式流量计采用智能差压变送器，可根据被测对象流量的变化，通过按键或通讯方式现场设定差压值（规定范围内），从而改变流量范围，使系统流量范围度大大拓宽；

　　7、无可动部件，机构可靠，使用、操作简单、易掌握，免维修；
