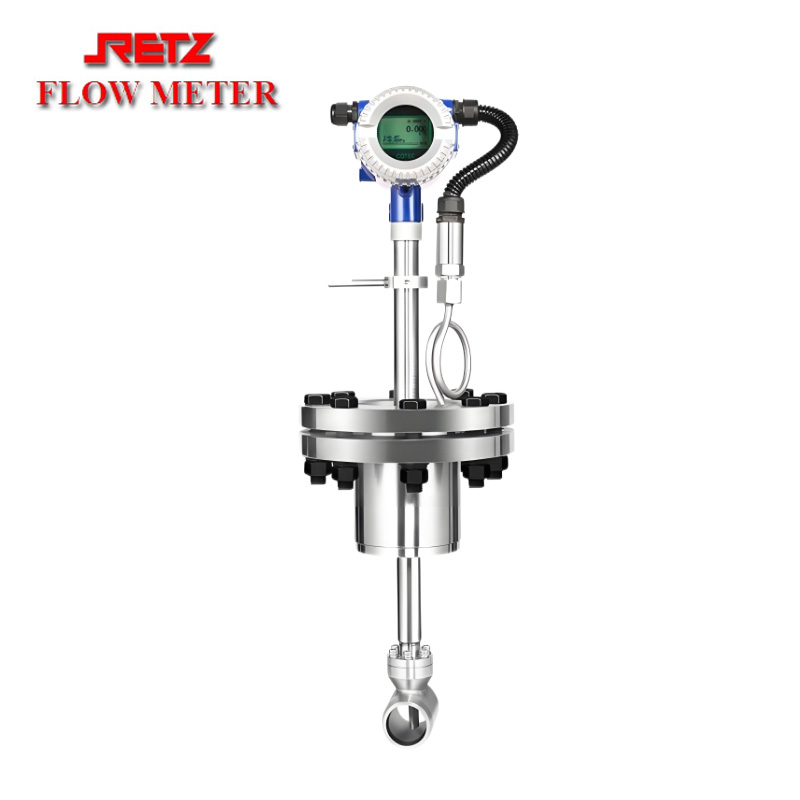

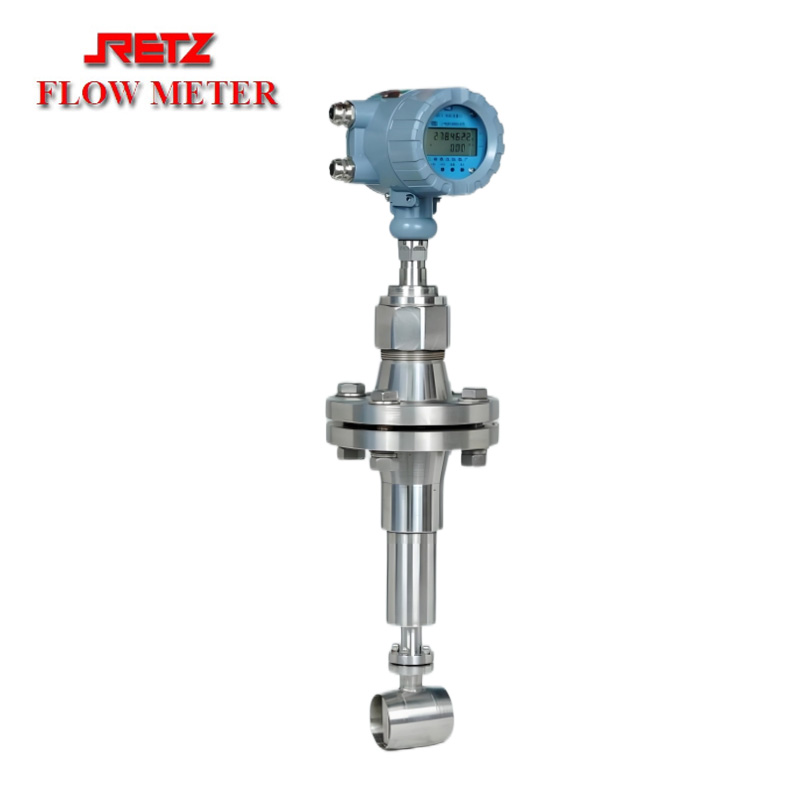

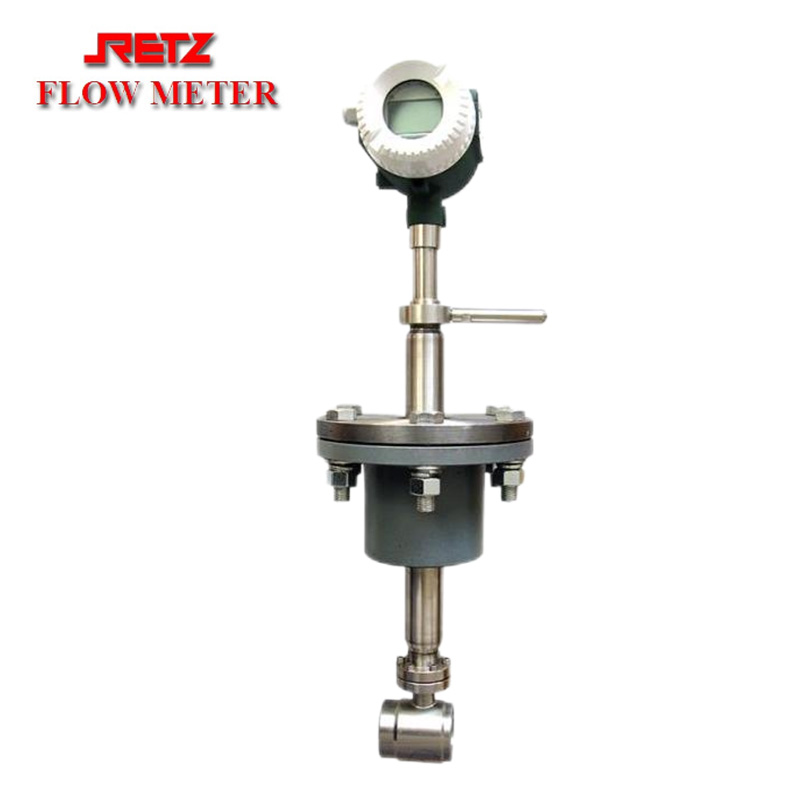

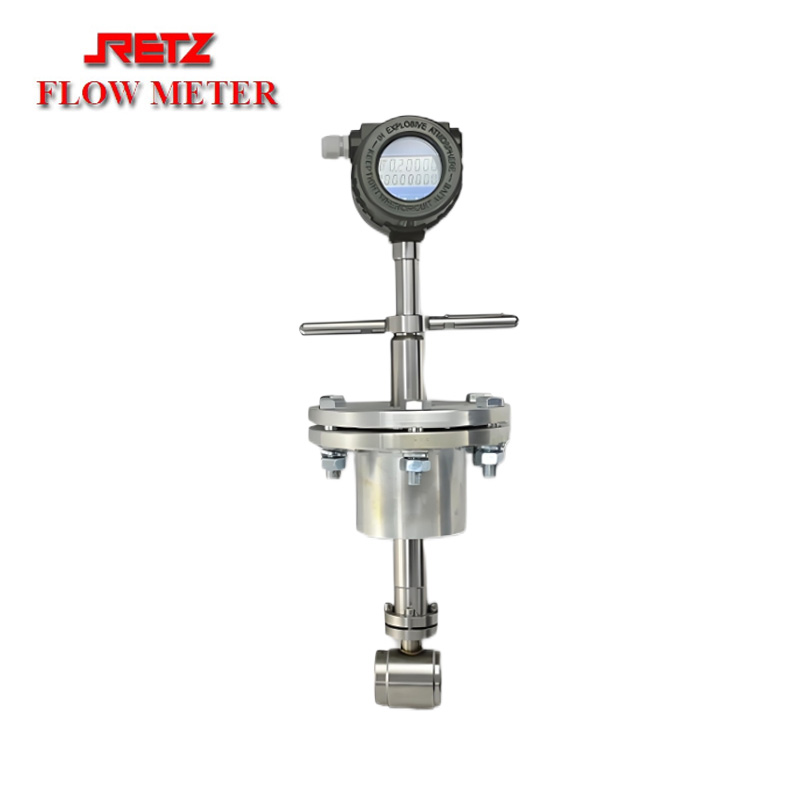

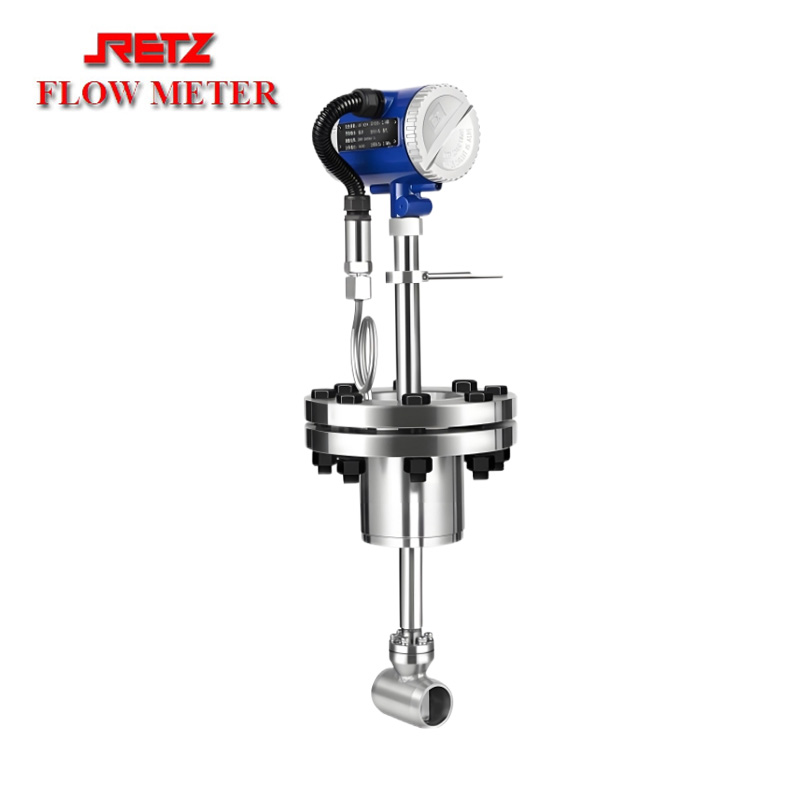

进口插入式涡街流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

　　RETZ涡街流量计是采用压电应力式传感器，性能可靠性高，可在-20℃～+350℃的流体温度范围内工作。工作压力损失较小，量程范围宽，对饱和蒸汽测量量程比可达30比1，涡街流量计测量技术成熟的产品。具备了模拟标准信号、数字脉冲信号输出，可以与计算机等数字系统配套使用，是一种比较理想的测量仪器。广泛用于工业管道介质流体的流量测量，如各种气体、液体、蒸气等多种介质，精度高，在测量流体体积流量时不受流体密度、压力、温度、粘度等参数的影响，可靠性高，维护量小，能长期稳定。

　　涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替

　　产品特点Characteristic

　　1.产品主体无可动部件，可靠性高，长期稳定，结构简单便于维护。

　　2.流量计测量为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定。

　　3.温压补偿有压缩因子自动修正的功能

　　4.结构形式多样；有管道式流量计、插入式流量计等多种形式。

　　5.测量范围宽，度较高，常规液体的测量精度为±1.0%，气体的测量精度为±（1.0~1.5%）。

　　6.压损小（约为孔板流量计的1/4-1/2），属于节能类流量仪表。

　　7.安装方式灵活，根据现场工艺管道不同，可水平、垂直或不同角度倾斜安装。

　　8.电路采取多种保护模式，抗浪涌，适应能力强。

　　9.高精度的探头，采用4片式压电晶片旋涡传感器，信号更稳定。传感器外壳采用316L不锈钢具有很强的抗腐蚀性。可采用钛、哈氏合金、钽等特殊材质的传感器，以应对不同的腐蚀性介质。

　　10.长寿命锂电池；配备3.6V高聚能锂电池，具有高储存能量密度，使用寿命长达1-2年左右。

　　11.产品高低温适应性强，绿色环保等优势。

　　12.在一定的雷诺数范围内，信号频率不受流体物理性质和组份变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体工况体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。

　　技术参数Technical Parameter

　　测量介质：液体、气体、蒸汽(单向介质火可以认为是单相的介质)

　　饱和蒸汽在干度≥85%时，可以认为是单向介质

　　介质温度：-40~+300℃;350~450℃(电容式，协议订货)

　　介质压力：1.6MPA2.5MPA4.0MPA≥4.0MPA的规格协议订货

　　允许震动加速度压电式传感器≤0.2G

　　不确定度：1.0级1.5级2.5级

　　量程比：8:110:115:1

　　流量范围

　　液体：0.35~7.0M/S

　　气体：5.0~60.0M/S

　　蒸汽：6.0~70.0M/S

　　规格满管式法兰卡装式规格为DN15~DN300、插入式DN200~DN1500(超过DN1500可特殊订货)

　　材质：304(其他材质协议订货)

　　雷诺数：正常2X103~7*10、扩展1*10~7*10

　　阻力系数：满管式CD≤2.6

　　防护等级：普通型：IP65潜水型：IP68

　　本质安全型：EX(IA)IICT2-T5防爆等级

　　环境条件

　　环境温度：-40℃~+55℃(非防爆场所)

　　-25℃~55℃(防爆场所)

　　相对湿度：≤90%

　　大气压力：86~106KPA

　　供电电源

　　脉冲型12VDC~+24VDC

　　电流型12VDC~+24VDC4-20MA电池供电3.6V

　　频率脉冲信号2~3000HZ低电平≤1V高电平≥5V

　　二线制1-20MA信号

　　防爆型负载≤300Ω

　　非防爆型负载≤500
