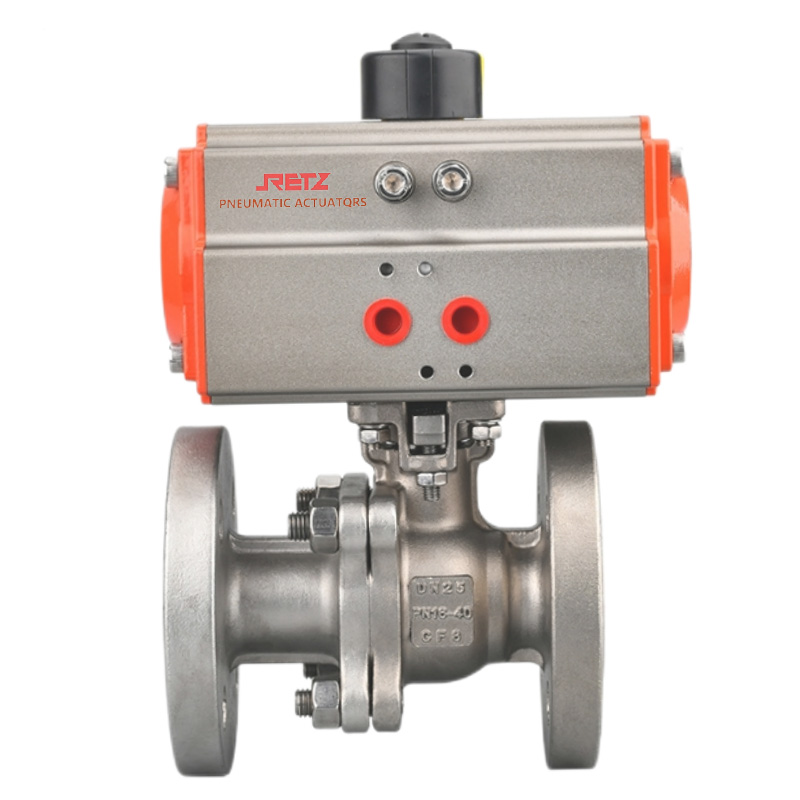

进口不锈钢法兰气动球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　不锈钢法兰气动球阀具有极优的切断功能，转角行程开关方式,球体1/4圈旋转实现全开至切断，直通式流路，流路和管路内径同直径，流体压力损 失小，因此最适合于各种液体、气体、粉体、浆料类等流体的

　　球阀特点

　　进口密封材料中道三重密封阀体线条密封

　　Imported sealing materialDualmechanical sealValve body linesealing

　　独特阀座设计密封可靠操作扭矩均衡

　　unique valve seat designreliable sealingbalanced torqueduring operation

　　压力平衡孔护阀门防堵

　　pressure balance holeprotectsvalvefrom blockage

　　防爆出保护气缸

　　Explosion-proof ejectionprotection cylinder

　　防泄漏下沉式压盖防止阀杆处泄漏

　　Leak-proof submerged pressure coverPreventing leakage at the valve stem

　　防微泄漏双碟簧防微杜渐

　　Leak-proof double-disc springPrevent minor leaks

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　执行器型号：RSC单作用/RDA双作用

　　供气压力:0.4～0.7MPa

　　气源接口:G1/4"、G1/8"、G3/8"、G1/2"

　　环境温度:-30～+70℃

　　作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

　　公称通径：DN15~DN200(1/2"~8")

　　公称压力(MPa)：PN1.6～4.0MPa(150LB～300LB)

　　使用温度：-20～150～250℃

　　阀芯形式：“O”型球形阀芯

　　密封填料 聚四(PTFE)

　　连接形式：法兰

　　阀体材质：不锈钢304/316L
