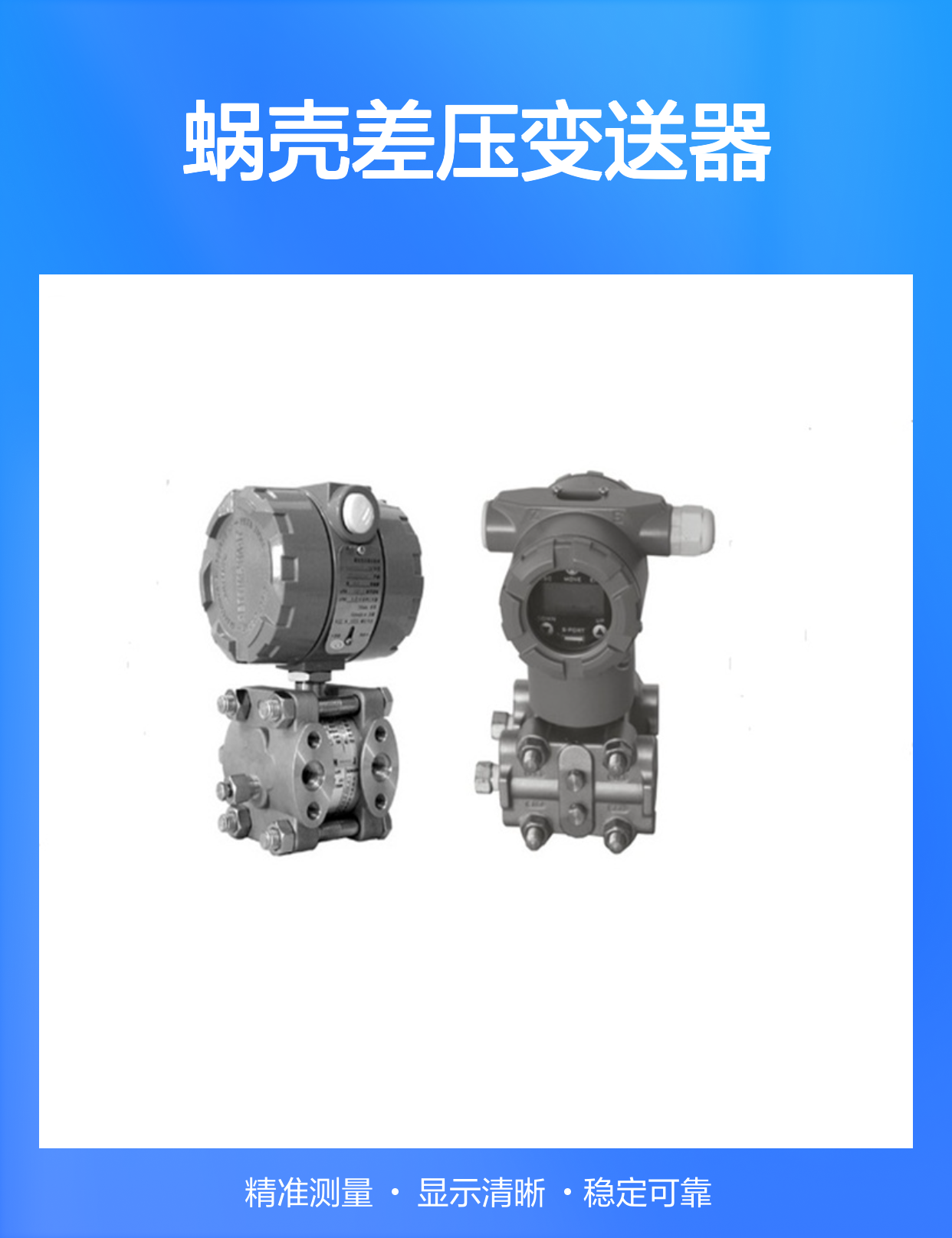

电厂蜗壳差压变送器PDT21-22-TV显示型 水机流量差压变送器

电厂蜗壳差压变送器PDT21-22-TV显示型

电厂蜗壳差压变送器PDT21-22-TV显示型

PDT系列差压变送器包括PDT11普通型差压变送器和PDT21智能型差压变送器.

差压变送器

■精度高，可达0.075，长期稳定性好

■单边受压，过载保护性好

■小型化，重量轻，坚固抗震性好

■外部可连续调整零点、满量程

■智能型量程比可达100:1

■ 的环境适应性；

■ 零点和量程可调；

■ 显示直观，操作便利；

■ 标准信号输出、HART协议可选。 应用范围

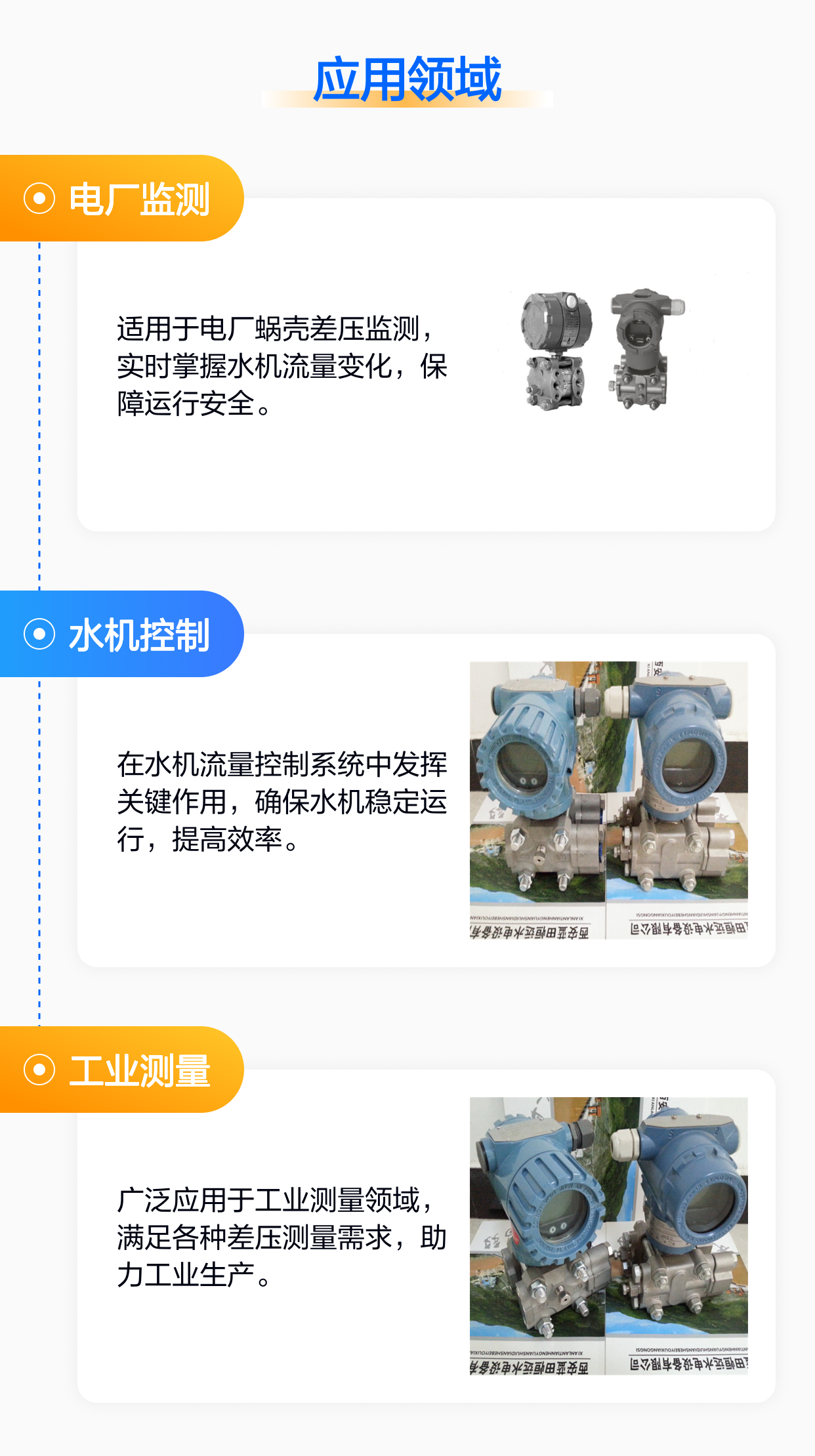

?■ 差压、流量和液位测量

应用于石油、化工、煤炭、钢铁、机械、环保、食品等行业；

工作原理：<br/>PDT11普通型和PDT21智能型差压变送器的测量部分主要由电容器极板、中心测量膜片、刚性绝缘体、灌冲液及隔离膜片等组成，测量时作用在高、低压侧隔离膜片上的过程压力通过灌冲液传到传感器中心的测量膜片上。测量膜片是一个张紧的弹性元件，其位移所受差压而变化（对于GP差压变送器，大气压力如同施加在传感膜片的低测压一样。AP绝压变送器，低压侧始终保持一个参考压力）。测量膜片的位移量为0.004英寸（0.10毫米），其位移量与压力成正比。测量膜片两电容固定极板的被放大电路线性地转换成4~20mA 的二线制标准信号输出。<br/>PDT11普通型差压变送器采用电容式传感器芯体，一体式集成，从根本上消除了安装应力及密封失效的为题，测量准确度高， 适用于多种和接触材质匹配的介质。PDT21智能型差压变送器加入了微电子智能芯片，使变送器实现智能化。具有友好的人机界面，自由设定各参数值，自校正，LED显示，精度可达0.075级。

<br/>
