LF230-S专为提供安全保障功能的风门控制而设计
? 扭矩：4Nm
? 额定电压：AC 230V
? 控制方式：开关型
? 内置辅助开关 (LF230-S)

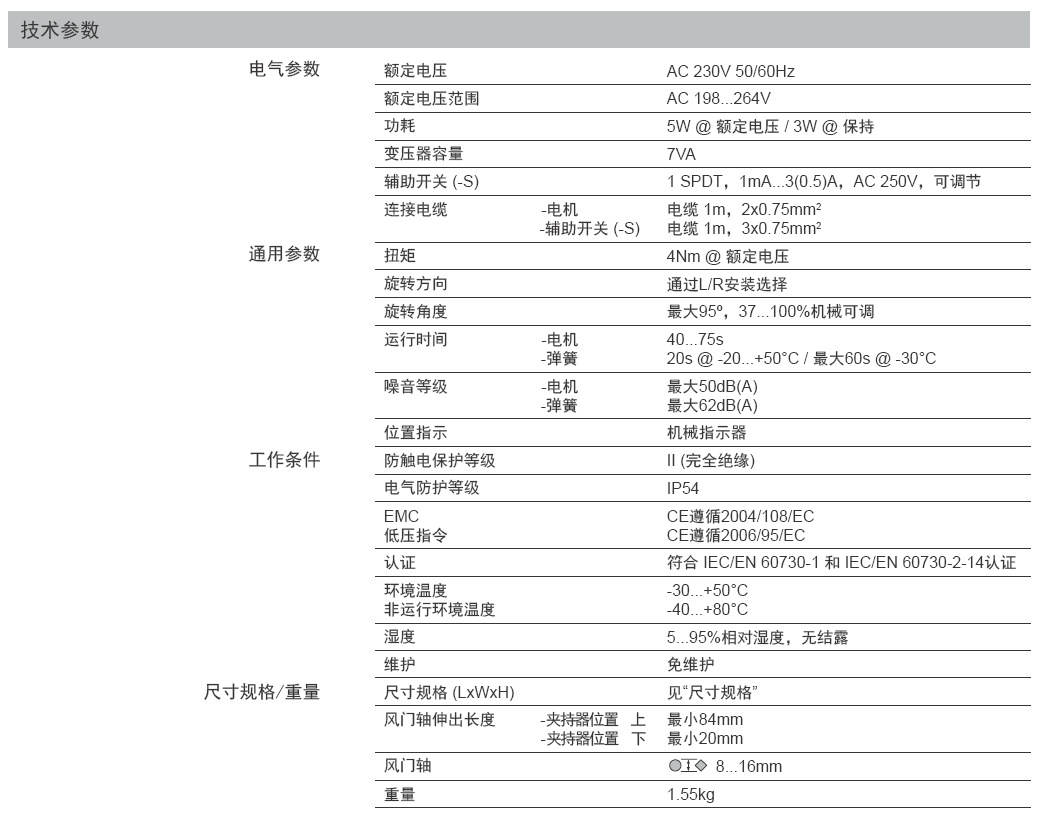

| 电气参数
|
额定电压
|
AC 230V 50/60Hz
| |
|
额定电压范围
|
AC 198...264V
| ||
|
功耗
|
5W @ 额定电压 / 3W @ 保持
| ||
|
变压器容量
|
7VA
| ||
|
辅助开关 (-S)
|
1 SPDT，1mA...3(0.5)A，AC 250V，可调节
| ||
|
连接电缆
|
—电机 —辅助开关 (-S)
|
电缆 1m，2x0.75mm 2 电缆 1m，3x0.75mm 2
| |
|
通用参数
|
扭矩
|
4Nm @ 额定电压
| |
|
旋转方向
|
通过L/R安装选择
| ||
|
旋转角度
|
大95o，37...100%机械可调
| ||
|
运行时间
|
—电机 —弹簧
|
40...75s 20s @ -20...+50°C / 大60s @ -30°C
| |
|
噪音等级
|
—电机 —弹簧
|
大50dB(A) 大62dB(A)
| |
|
位置指示
|
机械指示器
| ||
|
工作条件
|
防触电保护等级
|
II (完全绝缘)
| |
|
电气防护等级
|
IP54
| ||
|
EMC 低压指令
|
CE遵循2004/108/EC CE遵循2006/95/EC
| ||
|
认证
|
符合 IEC/EN 60730-1 和 IEC/EN 60730-2-14认证
| ||
|
环境温度
|
–30...+50°C
| ||
|
非运行环境温度
|
–40...+80°C
| ||
|
湿度
|
5...95%相对湿度，无结露
| ||
|
维护
|
免维护
| ||
|
尺寸规格/重量
|
风门轴伸出长度
|
—夹持器位置 上 —夹持器位置 下
|
小84mm 小20mm
|
|
风门轴
|
8...16mm
| ||
|
重量
|
1.55kg
| ||
安装图

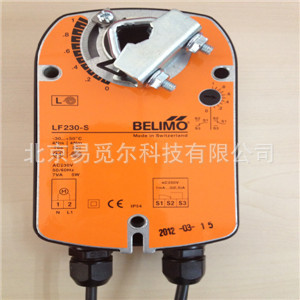

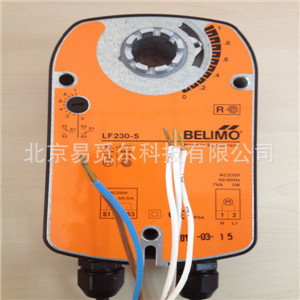

实物图
