AL-140H安全阀,为全不锈钢密闭式安全阀,构造简单便于维护、容易调节。
适用流体:蒸汽、空气、油、水、其它非危险性流体
适用压力:1.0~2.0MPa
高温度:220℃
阀体材质:不锈钢
弹簧箱材质:不锈钢
阀体、阀座材质:不锈钢
连接方式:JIS Rc 螺纹
口径:DN15-50

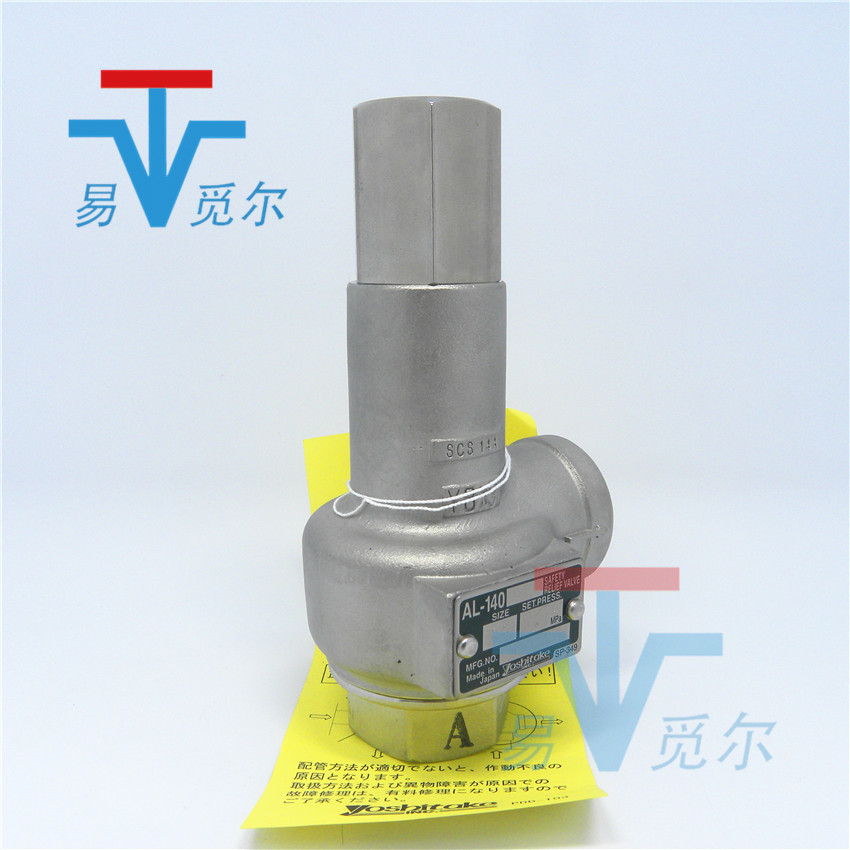

AL-140H安全阀图片及尺寸图

| AL-140H安全阀尺寸及重量表 | |||||||
| 通径 | 尺寸(mm) | 流通面积(mm2) | 重量(kg) | ||||
| d | L | H1 | H | 阀座直径 | |||
| DN | RC1/2×RC3/4 | 36 | 42 | 126.5 | 20.1 | 0.9 | |
| DN20 | RC3/4×RC1 | 38 | 47 | 130.5 | 21 | 34.6 | 1.0 |
| DN25 | RC1×RC11/4 | 46 | 55.5 | 150.5 | 26 | 53.0 | 1.5 |
| DN32 | RC11/4×RC11/2 | 54 | 61.5 | 33 | 93.3 | 2.5 | |
| DN40 | RC11/2×RC2 | 63 | 67 | 227.5 | 41 | 135.2 | 4.6 |
| DN50 | RC2×RC21/2 | 77 | 80 | 303.5 | 51 | 208.2 | 8.8 |
