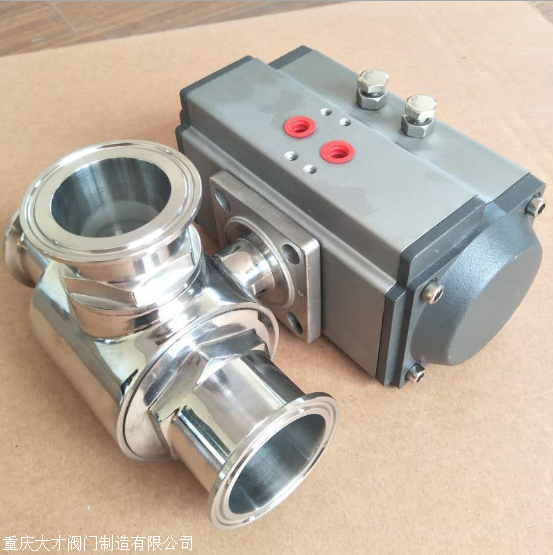

Q684F 气动三通卫生级球阀 概述：
气动不锈钢三通卡箍球阀皆经过精密的检验流程和严格的品质管理。加工过程中，流道经过精密抛光和灭菌处理。其结构分为三通T型、三通L型，对介质起到分流、合流、换向等作用。Q684F 气动不锈钢三通卡箍球阀密封圈为全封闭式紧紧包裹住阀球，无空间和死角。两端为卡箍连接方便拆卸、清洗、维修工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。
Q684F 气动三通卫生级球阀 产品特点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维护方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
Q684F 气动三通卫生级球阀 技术参数和性能：
| AT/SR气动执行器技术参数
|
Q684/5F气动三通快装球阀阀体参数
| ||
|
类 型
|
AT双作用活塞式、SR弹簧复位式
|
公称通径
|
15～102mm
|
|
气源压力
|
双作用：2-8bar/单作用：4-8bar
|
公称压力
|
PN1.0MPa
|
|
输出力矩
|
双作用：4N·M～10560N·M
|
阀轴材质
|
不锈钢
|
|
单作用：7N·M～2668N·M
|
阀体材质
|
304/316L不锈钢
| |
|
工作温度
|
常温型：-20℃～80℃（丁jing橡胶O型圈）
|
球体材质
|
304/316L不锈钢
|
|
高温型：-20℃～160℃（氟橡胶O型圈）
|
阀座密封
|
PTFE，PPL
| |
|
动作范围
|
0～90°±5°
|
温 度
|
PTFE≤180℃
|
|
接口螺纹
|
GTD40～GTD83/ATD50～ATD88 G1/8″
|
连接方式
|
快装式、焊接式
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
适用介质
|
啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
| |
|
阀位信号
|
定位器：4～20mA/回信器：全开全关信号
|
特 点
|
安全卫生，密封好、使用寿命长
|
Q684F 气动三通卫生级球阀 外形尺寸：
附件选项：
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
