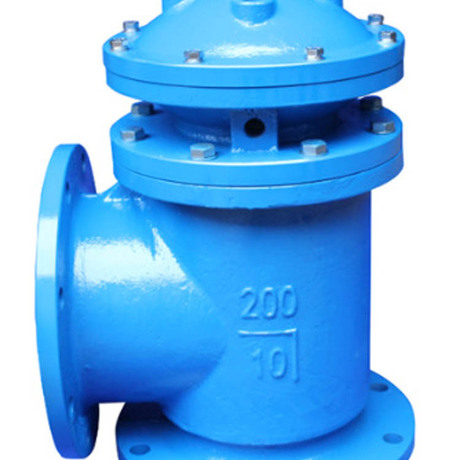

产品介绍GM742X-10系列列隔膜式池底排泥阀
【GM742X-10系列列隔膜式池底排泥阀用途】
本阀又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。
是重庆大才阀门结合国外先进技术自主开发生产，是现目前国内质量稳定的排泥阀。
还可按用户所需生产和加工定制。
【GM742X-10系列列隔膜式池底排泥阀引用标准】
设计制造标准：GB12235-89
法兰连接标准：GB/T17241.6-2008
试验检验标准：GB13927-92
阀门材料标准：GB12226-89
【GM742X-10系列列隔膜式池底排泥阀作用原理】
本类阀门又阀体，液压缸，活塞，阀杆，阀瓣组成。
液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。
开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。
该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点，
寿命可长达五年以上，保用期36个月。
【GM742X-10系列列隔膜式池底排泥阀主要技术参数】
| 阀体部分
|
型号
|
G742X-10
|
G742X-16
| |
|
公称压力（MPa）
|
1.0
|
1.6
| ||
|
试验 压力
|
密封（MPa）
|
1.1
|
1.76
| |
|
强度（MPa）
|
1.5
|
2.4
| ||
|
适用介质
|
水
| |||
|
温度（°C）
|
<80
| |||
|
驱动部分
|
驱动介质
|
水（使用压缩空气，订货时注明）
| ||
|
驱动压力（MPa）
|
0.3—1.0
| |||
|
介质温度（°C）
|
<50
| |||
|
控制部分 (另配)
|
控制器输入电压（V）
|
Ac220
| ||
|
电磁阀线圈电压（V）
|
Ac220
| |||
|
电磁阀线圈功力（W）
|
10—15
| |||
【GM742X-10系列列隔膜式池底排泥阀主要零件材料】
| 零件名称
|
阀座
|
阀瓣
|
阀杆
|
缸体
|
活塞板
|
活塞皮碗
|
|
材料牌号
|
HT200
|
HT200
|
不锈钢
|
HT200
|
HT200
|
耐磨丁晴橡胶
|
产品信息·PRODUCT INFORMATION
该阀是用清水或压缩空气推动液压装置中活塞带动轴、阀板作升降运动，缸体内衬不锈钢套，活塞密封件为上下二个丫型密封圈，其摩擦系数大大降低，密封性能优异，使用性能和寿命优于传统L型牛皮碗和0型圈。
现场使用安装图：
细节展示·DETAIL DISPLAY
该阀是用清水或压缩空气推动液压装置中活塞带动轴、阀板作升降运动，缸体内衬不锈套，活塞密封件为上下二个丫型密封圈其摩擦系数大大降低，密封性能优异，使用性能和寿命优于传统L型牛皮碗和0型圈.
购物须知·SHOPPING TIPS
1.排泥阀产品：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.排泥阀技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.排泥阀产品订货如需参数：通径（DN），公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.排泥阀驱动方式：手动、蜗轮、气动、电动等。
5.排泥阀标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.排泥阀报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.排泥阀质量要求、质量标准、供方对质量负责的条件:按有关质量标准。
