一、重庆H42F46-16C 衬氟耐腐蚀立式止回阀概述：
衬氟立式止回阀衬氟旋启式止回阀是能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
二、重庆H42F46-16C 衬氟耐腐蚀立式止回阀结构特点：
1、 升降直通式止回阀
主要型号有H41S型，结构一般与截止阀相似，其阀瓣沿着通道中心作升降运动，动作可靠，一般只能安装在水平管路上。
2、 升降立式止回阀
主要型号有H42S型、H72S型、H40S型，其中H40S型是一种新型结构，阀瓣为球型，共同特点是阀瓣沿阀体通路轴线做升降运动，一般应安装在垂直管路。
3、 旋启式止回阀
主要型号有H44S型，H74S型单瓣旋启式和H76S型双瓣旋启式，阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路。
4、 蝶式止回阀
主要型号有H47PO型，结构为软密封双偏心法兰连接，微阻缓闭蝶形止回阀阀外设计了缓闭装置，有利于减少流阻和振动，减少水锤影响。
三、重庆H42F46-16C 衬氟耐腐蚀立式止回阀技术规范：
| 设计标准
|
GB/T 12235
|
|
结构长度
|
GB/T 12221
|
|
法兰标准
|
JB/T 79.1-1994
|
|
GB/T 9113.1-2000
| |
|
检验试验
|
GB/T 13927-92
|
四、重庆H42F46-16C 衬氟耐腐蚀立式止回阀主要零件及材料：
| 零件名称
|
材料
|
|
上下阀体
|
铸铁、铸钢、不锈钢、内衬F46、F3
|
|
阀瓣
|
优碳钢、不锈铜、衬F46、F3
|
|
垫圈
|
F4、F46
|

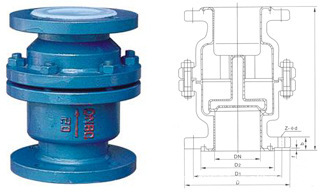

五、重庆H42F46-16C 衬氟耐腐蚀立式止回阀结构图纸：
六、重庆H42F46-16C 衬氟耐腐蚀立式止回阀主要外形连接尺寸mm：
