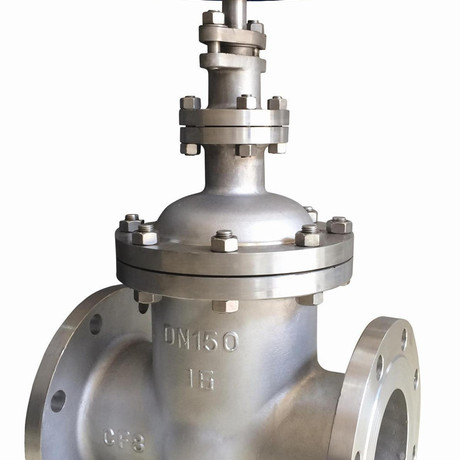

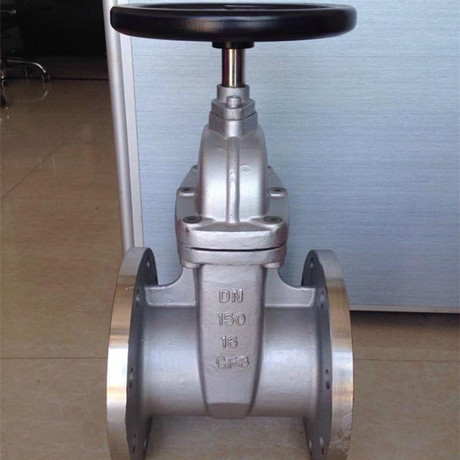

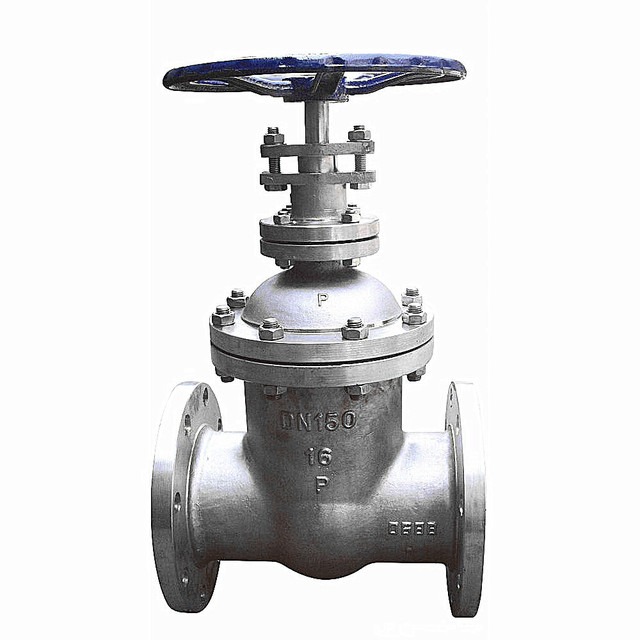

Z41H-16C DN150不锈钢闸阀 产品介绍
产品信息：
名称：不锈钢闸阀 Z41H-16C
品牌：大才阀门
型号：Z41H-16C
产品说明：
不锈钢闸阀又称闸板阀或闸门阀，应用广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
产品尺寸技术资料
【Z41H-16C不锈钢闸阀产品特点】
1、结构合理、阀门性能好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长3、采用柔性石墨填料、密封可靠，操作轻便灵活4、驱动方式为手动、气动、电动、齿轮传动5、结构形式为单闸板、刚性楔式单闸板双闸板型式
【Z41H-16C不锈钢闸阀工作原理及性能】
J841X系列电动角式排泥阀由角式阀体，支架和电动头等三大部分组成，由电动头带动闸板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。
【Z41H-16C不锈钢闸阀技术参数】
| 铸钢闸阀型号 | 压力级(Lb) | 适用温度/℃ | 适用介质 |
| Z41Y-150(Lb)~600(Lb) | 150~600 | ≤425 | 水、蒸汽、油品等 |
| Z41Y-150(Lb)P~600(Lb)P | 150~600 | ≤150 | 硝酸等腐蚀性介质 |
【Z41H-16C不锈钢闸阀零件材料】
| 铸钢闸阀型号 | 材料 | |||
| 阀体、阀盖 | 阀杆 | 闸板 | 填料、垫圈 | |
| Z41Y-150(Lb)~600(Lb) | WCB | 2Cr13 | WCB | V形聚四氟乙烯、柔性石墨环、柔性石墨缠绕垫、聚四氟乙烯片 |
| Z41Y-150(Lb)P~600(Lb)P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ZG1Cr18Ni9Ti | |
【Z41H-16C不锈钢闸阀外形尺寸】
| DN/in | L | H | D | D1 | D2 | b | z×Φd | D0 |
| 2 | 178 | 409 | 152 | 120.5 | 92 | 19.1 | 4×Φ19 | 200 |
| 3 | 203 | 470 | 190 | 152.5 | 127 | 23.9 | 4×Φ19 | 250 |
| 4 | 229 | 590 | 229 | 190.5 | 157 | 23.9 | 8×Φ22 | 300 |
| 6 | 267 | 630 | 279 | 241.5 | 216 | 25.4 | 8×Φ22 | 300 |
| 8 | 292 | 960 | 343 | 298.5 | 270 | 28.5 | 8×Φ22 | 350 |
| 10 | 330 | 1158 | 406 | 362 | 324 | 30.2 | 12×Φ25 | 400 |
| 12 | 356 | 1378 | 483 | 432 | 381 | 31.8 | 12×Φ25 | 450 |
| 14 | 381 | 1543 | 533 | 176.5 | 413 | 35 | 12×Φ29 | 500 |
| 16 | 406 | 1738 | 597 | 539.5 | 470 | 36.6 | 16×Φ29 | 600 |
| 18 | 432 | 1959 | 635 | 578 | 533 | 39.7 | 16×Φ32 | 600 |
| 20 | 457 | 2214 | 698 | 635 | 584 | 42.9 | 20×Φ32 | 680 |
| 24 | 508 | 2599 | 813 | 749.5 | 692 | 47.7 | 20×Φ35 | 760 |
| 30 | 610 | 3183 | 985 | 914 | 857 | 74.5 | 28×Φ35 | 915 |
| 36 | 711 | 3737 | 1170 | 1086 | 1022 | 90.5 | 32×Φ41 | 915 |
