| 型号 |
ZBSF电磁阀 |
类型 |
常开防爆型 |
| 材质 |
不锈钢 |
规格 |
DN15-DN100 |
| 性能 |
腐蚀性流体、超净流体、食用流体 |
适用范围 |
水 蒸汽 气体 |
| 产地 |
上海 |
|
一、不锈钢防爆蒸汽电磁阀--用途
ZBSF不锈钢防爆蒸汽电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

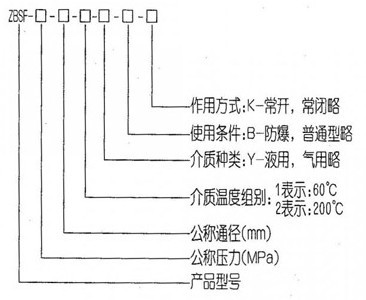

二、不锈钢防爆蒸汽电磁阀--型号规格说明
三、不锈钢防爆蒸汽电磁阀--主要特点
耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性能良好。
耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。
四、不锈钢防爆蒸汽电磁阀--结构原理
本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀工启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关关闭。
常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由下下压差作用向上升起，主阀打开，阀门开启。
五、不锈钢防爆蒸汽电磁阀--技术参数
| 项目 | 说明 | |||||||||||
| 工作介质 | 腐蚀性流体、超净流体、食用流体 ZBSF-1：气体用 ZBSF-1Y：液体用 ZBSF-2：气体用 ZBSF-1Y：液体用
| |||||||||||
| 介质温度（℃） | ZBSF-1（1Y）：≤60℃
ZBSF-2（2）：≤280℃
| |||||||||||
| 公称压力（MPa） | 1.6 | |||||||||||
| 工作压差（MPa） | 0～1.6 | 0.05～1.6 | ||||||||||
| 公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 电源电压 | AC220V其余规格可作特殊订货 | |||||||||||
| 使用寿命 | 按JB/T7352-94规定 | |||||||||||
| 额定流量系数 |
| |||||||||||
| 泄漏量 | 按JB/T7352-94·F规定 | |||||||||||
| 功耗 | AC≤70VA | |||||||||||
| 防爆标志 | DIIBT4 | |||||||||||
| 防爆证编号 | CE991010 | |||||||||||
| 出线口接头 | 内螺纹M20×1.5 | |||||||||||
| 环境温度 | -40～+60℃ | |||||||||||

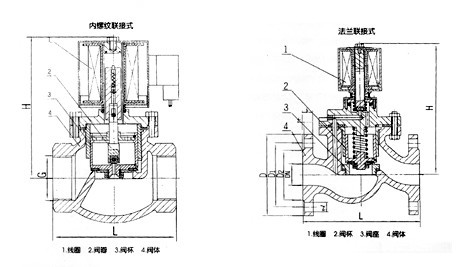

六、不锈钢防爆蒸汽电磁阀--外表尺寸
| DN | L | H | D | D1 | D2 | b | f | n-d |
| 10 | 115 | 148 | Φ90 | Φ60 | Φ41 | 14 | 2 | 4-Φ14 |
| 15 | 115 | 148 | Φ95 | Φ65 | Φ46 | 14 | 2 | 4-Φ14 |
| 20 | 115 | 148 | Φ105 | Φ75 | Φ56 | 16 | 2 | 4-Φ14 |
| 25 | 125 | 148 | Φ115 | Φ85 | Φ65 | 16 | 3 | 4-Φ14 |
| 32 | 150 | 182 | Φ140 | Φ100 | Φ76 | 18 | 3 | 4-Φ18 |
| 40 | 165 | 182 | Φ150 | Φ110 | Φ84 | 18 | 3 | 4-Φ18 |
| 50 | 190 | 192 | Φ160 | Φ125 | Φ99 | 20 | 3 | 4-Φ18 |
| 65 | 290 | 265 | Φ185 | Φ145 | Φ118 | 20 | 3 | 8-Φ18 |
| 80 | 310 | 276 | Φ200 | Φ160 | Φ132 | 20 | 3 | 8-Φ18 |
| 100 | 350 | 373 | Φ220 | Φ185 | Φ156 | 22 | 3 | 8-Φ18 |
| 125 | 400 | 416 | Φ250 | Φ210 | Φ184 | 22 | 3 | 8-Φ18 |
| 150 | 480 | 440 | Φ285 | Φ240 | Φ211 | 24 | 3 | 8-Φ22 |
