| 型号 |
Z941T |
驱动方式 |
电动阀 |
| 材质 |
球墨铸铁 |
阀瓣开启高度 |
全开 |
| 驱动方式 |
电子 |
连接形式 |
法兰 |
| 压力环境 |
常压 |
工作温度区间 |
常温 |
| 特殊功能 |
切断 |
零部件及配件 |
阀体 |
| 外形尺寸 |
1000 |
形态 |
翻板式 |
| 适用介质 |
水 |
外形 |
大型 |
| 流动方向 |
单向 |
类型(通道位置) |
直通式 |
| 加工定制 |
是 |
用途 |
截止 |
| 密封形式 |
硬密封型 |
公称通径 |
1000 |
| 产地 |
上海 |
厂家 |
上海京功 |

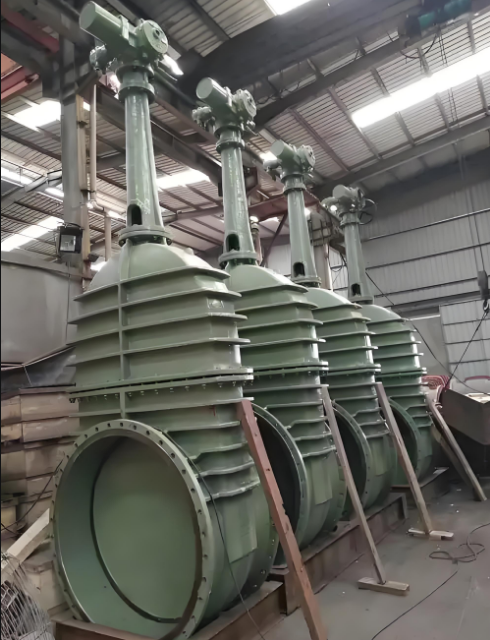

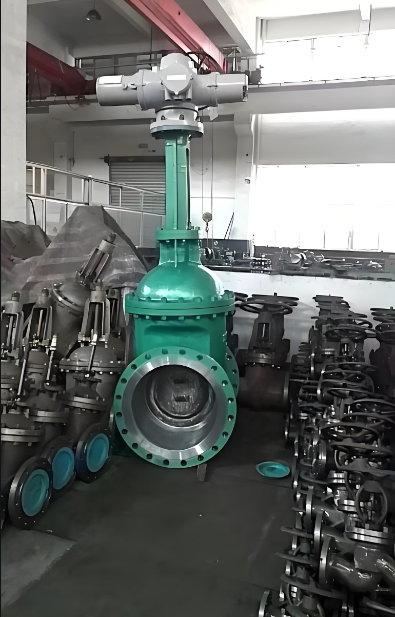

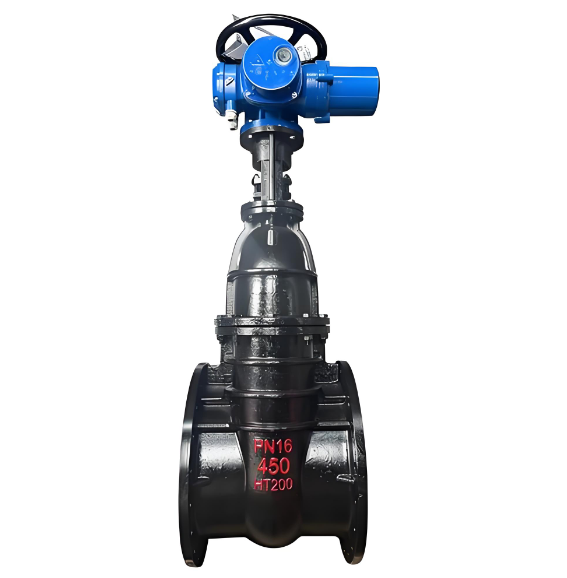

Z941T大口径明杆闸阀产品详情介绍一、产品概述
Z941T大口径明杆闸阀是一款电动驱动的法兰连接闸阀，采用明杆楔式结构，阀体材质为灰铸铁或球墨铸铁，适用公称压力范围为PN10-PN25?13。该产品广泛应用于大口径管道（如DN1000、DN900等），介质通道为直通式设计，流动阻力小，启闭省力?12。
二、结构特点
?传动结构?
采用电动装置驱动，通过蜗轮蜗杆或齿轮传动实现阀杆升降，带动楔形闸板垂直运动，完成启闭?15。
配备极限终点限位开关和过载保护装置，确保运行安全?45。
?密封与材质?
阀座密封面材料为铜合金或黄铜，闸板材质根据型号不同分为灰铸铁+黄铜（Z941T）或灰铸铁+不锈钢（Z941H）?16。
阀杆采用碳钢或铜材质，阀杆螺母为青铜或球墨铸铁?67。
?设计优势?
介质双向流动，安装方向不受限制?1。
结构长度短，占用空间小，适合大口径管道?18。
三、技术参数
| 项目 | 参数/要求 |
|---|---|
| ?公称通径? | DN1000、DN900等（支持定制大口径）?12 |
| ?公称压力? | PN10-PN25（至1.6MPa）?12 |
| ?适用温度? | -10℃~200℃（水、蒸汽）；≤100℃（油品）?46 |
| ?适用介质? | ：水 |
| ?试验压力? | 强度试验1.5MPa，密封试验1.1MPa?46 |
| ?连接标准? | GB/T 12232法兰连接?4 |
四、应用领域
?石油化工?：成品油管道的启闭控制?26。
?电力与市政?：适用于蒸汽管网、水处理系统?37。
?工业流体?：输送油品、腐蚀性介质（需选配耐腐蚀材质）?68。
五、注意事项
密封面易磨损，需定期维护以延长使用寿命?1。
电动装置支持DCS系统控制，可选开关量或模拟量信号输入?5。
以上信息综合了产品结构、性能及行业应用，可满足大口径管道的高效启闭需求?1
