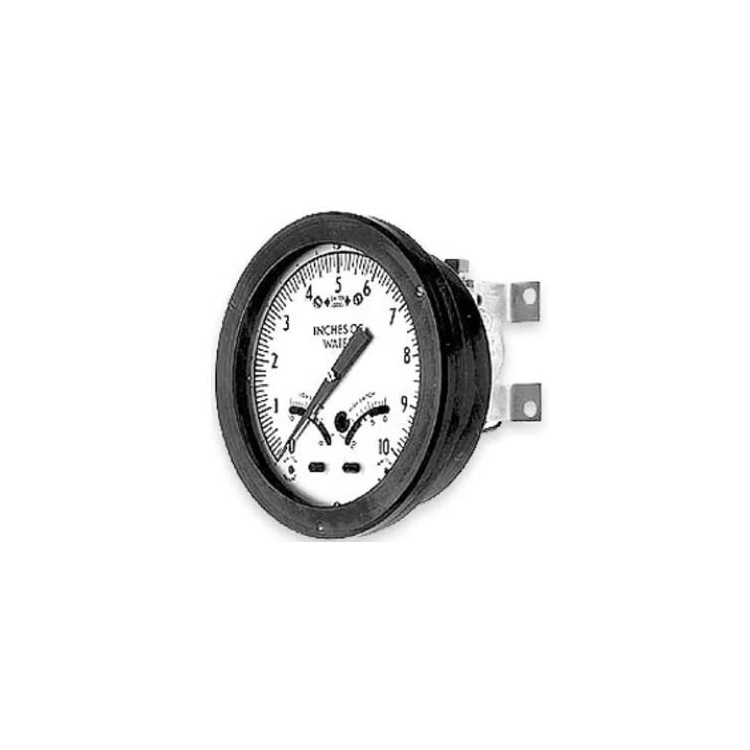

ITT Barton差压开关

　　上海蕴匠贸易有限公司销售美国ITT Barton差压开关、ITT Barton流量计

　　、ITT Barton压力表等全系列产品。

　　ITT Barton型号227C 是这款特定的6英寸差压指示器的当前版本。ITT

　　Barton 227C 和旧版型号均设计用于测量液体流量或液位。在流量测量应

　　用中，该仪器连接至工艺流程中主设备的低压侧和高压侧。主设备可以是

　　任何产生压力降的装置，例如孔板、文丘里管或流量管。在液位测量应用

　　中，该仪器连接以监测容器内液位变化引起的静压变化。

　　ITT Barton型号227差压指示器由两个主要部件组成：一个驱动差压单元（

　　DPU）和一个外壳封装的指示仪表（指示器）。指示器配备6英寸表盘。指

　　示指针沿270°弧度（标称值）移动，用于测量差压、流量或液位。指示器

　　的传动机构配备微调螺钉，用于量程调节。零点通过在轮毂上“滑动”指

　　针进行调整，无需拆卸刻度盘或指针即可完成。量程调整也无需拆卸刻度

　　盘或指针。 线性度调节在拆卸刻度盘后即可进行。ITT Barton型号227由

　　一个ITT Barton型号224 DPU驱动。

　　压铸铝指示开关外壳直接安装在执行单元（224 DPU）上。指示开关组件由

　　带一体式开关驱动凸轮的驱动臂、连杆以及指示指针所连接的宝石传动机

　　构组成。此外还包括微动开关及其相关连杆、开关设定点刻度以及设定点

　　锁紧装置。差压单元下方感知到的差压变化通过扭矩管转化为旋转运动，

　　传递至指示开关的驱动臂组件。连杆和运动组件响应驱动臂组件的动作，

　　将刻度指针定位到与DPU感知的差压相对应的指示位置。当达到设定值时，

　　它会同时触发开关动作。这是因为驱动臂上有一个整体的开关驱动凸轮，

　　并且连接到扭矩管轴上，该轴会随着扭矩管轴的运动旋转8到10度。两个凸

　　轮随动滚轮/驱动臂组件（每个开关一个）响应驱动臂的运动，通过在凸轮

　　上滚动来打开和关闭开关。开关的动作差压水平可以通过刻度板下方的高

　　低报警开关调节索引进行调整。

　　无需取下刻度板即可对开关设定值进行微调。Barton288A/288C型设备可配

　　备4个报警开关，但标准配置为1个或2个。每个开关均可设置为常开或常闭

　　模式。开关的设定点可在量程的5%-95%范围内调节。提供单刀双掷（SPDT

　　）和双刀双掷（DPDT）两种开关配置。

　　ITT Barton226C型是该特定3英寸差压指示器的当前版本。ITT Barton

　　226C型及其旧版型号设计用于测量液体流量或液位。在流量测量应用中，

　　该仪器连接至工艺流程中主设备的低压侧和高压侧。主设备可以是任何产

　　生压降的装置，例如孔板、文丘里管或流量管。在液位测量应用中，该仪

　　器连接以监测容器内液位变化引起的静压变化。226C及旧版型号设计用于

　　测量液体流量或液位。在流量测量应用中，该仪器需连接至工艺流程中主

　　设备的低压侧和高压侧。主设备可以是任何产生压力差的装置，例如孔板

　　、文丘里管或流量管。在液位测量应用中，该仪器用于监测容器内液位变

　　化引起的静压变化。

　　ITT Barton226型差压指示器由两个主要部件组成：驱动差压单元（DPU）

　　和外壳封装的指示仪表（指示器）。指示器配备3英寸表盘。指示指针沿

　　270°弧度（标称值）移动，用于测量差压、流量或液位。指示器的传动机

　　构配备微调螺钉，用于调整量程。通过将指针“滑动”到轮毂上即可调整

　　零点，无需拆卸刻度盘或指针。量程调整也无需拆卸刻度盘或指针。 线性

　　度调整在拆卸刻度盘后即可进行。ITT Barton型号226由一个ITT Barton型

　　号224 DPU驱动。
