| 型号 |
D673H-10C |
材质 |
不锈钢 |
| 驱动方式 |
气动 |
连接形式 |
对夹 |
| 压力环境 |
常压 |
工作温度区间 |
250℃ |
| 适用介质 |
水 蒸汽 |
外形 |
中型 |
| 形态 |
蝶式 |
流动方向 |
单向 |
| 公称通径 |
50-1200 |
口径 |
50-1200 |
| 产地 |
上海 |
零部件及配件 |
执行器 |
| 是否跨境货源 |
否 |
|
DN50DN65DN80DN100DN125DN150DN200DN250DN300DN350DN400DN450DN500mm

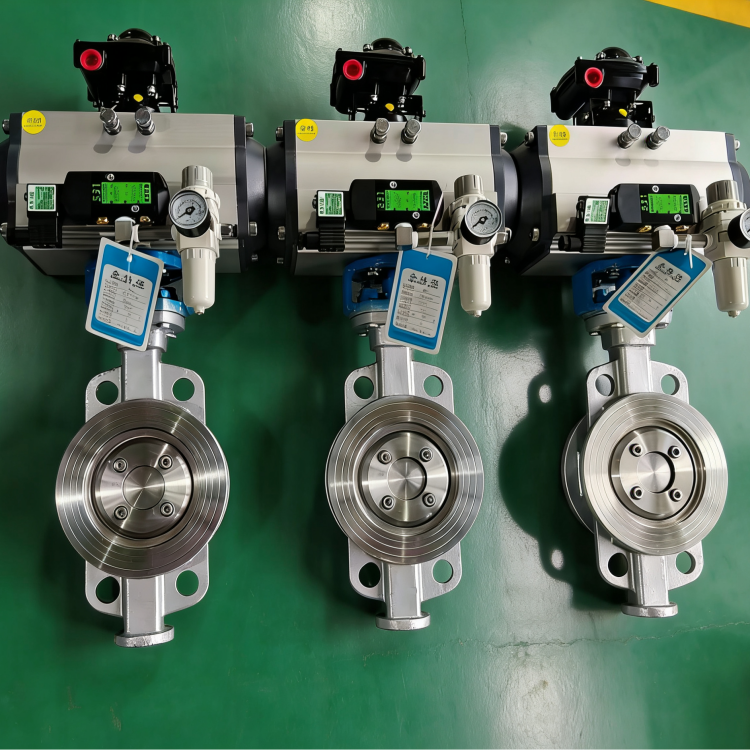

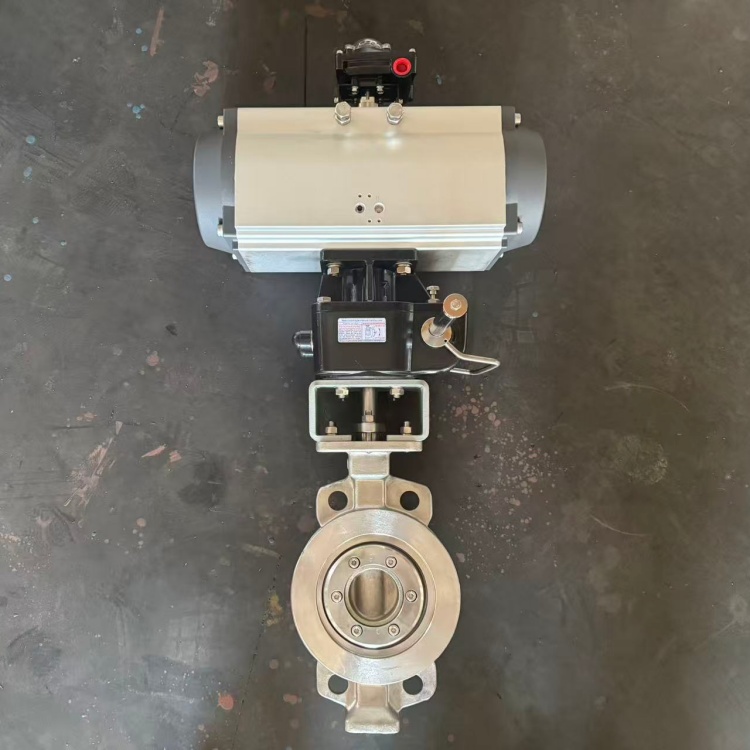

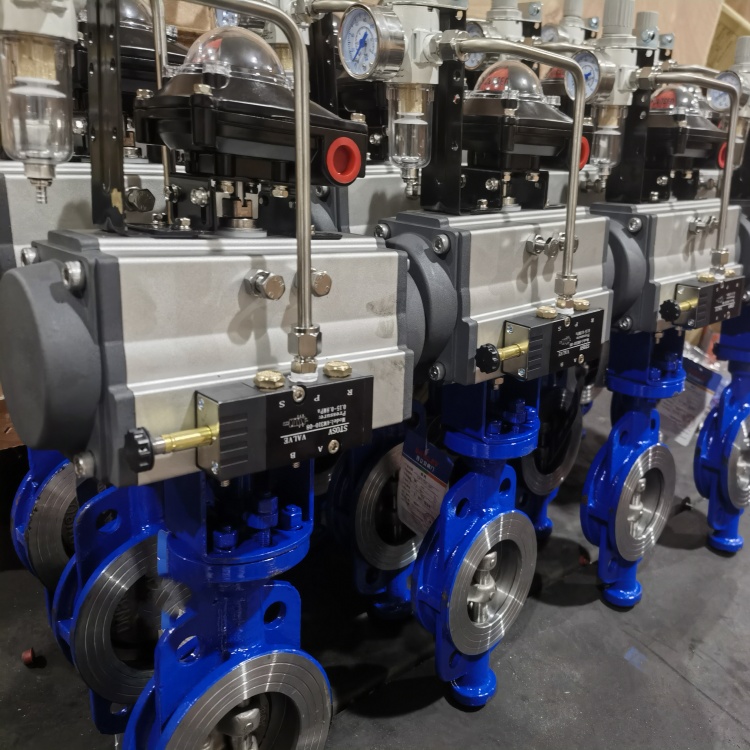

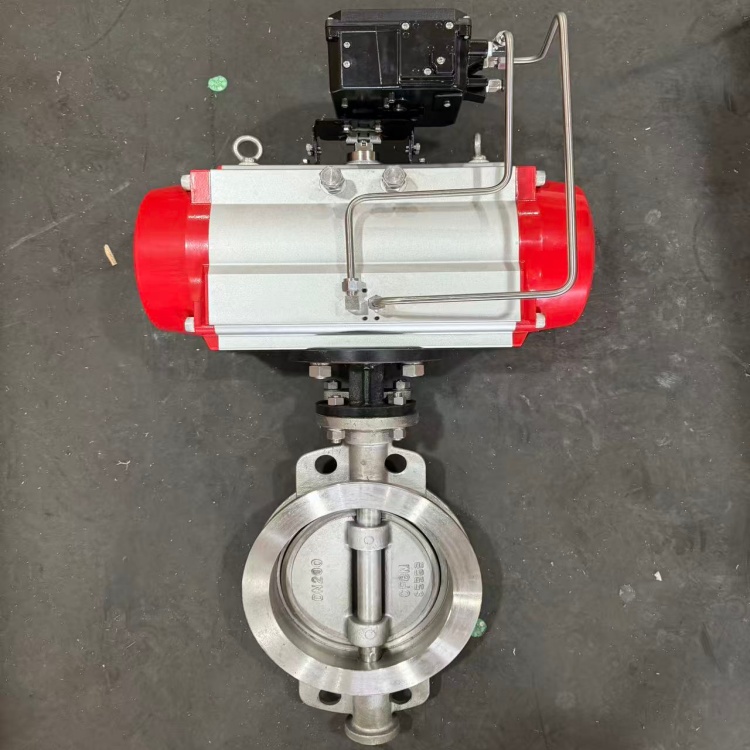

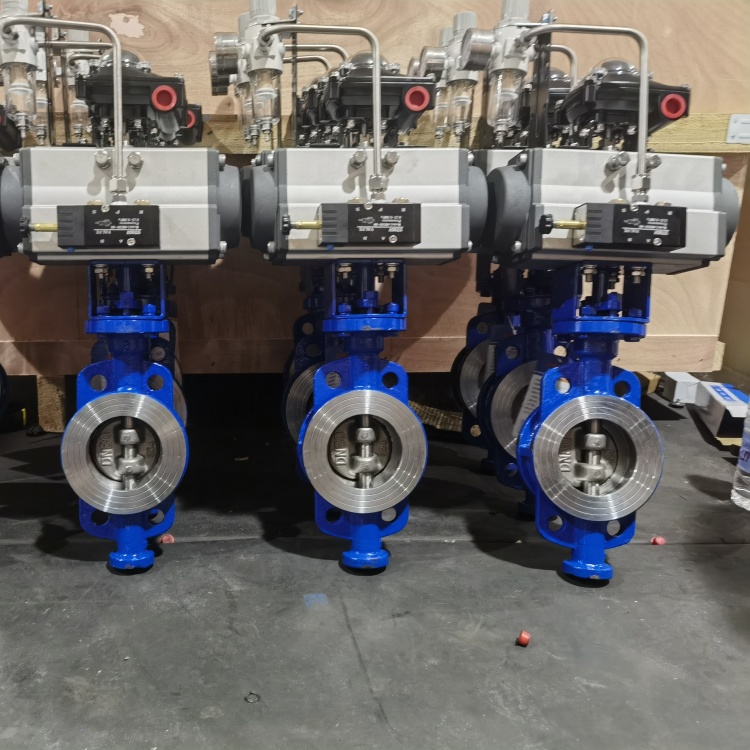

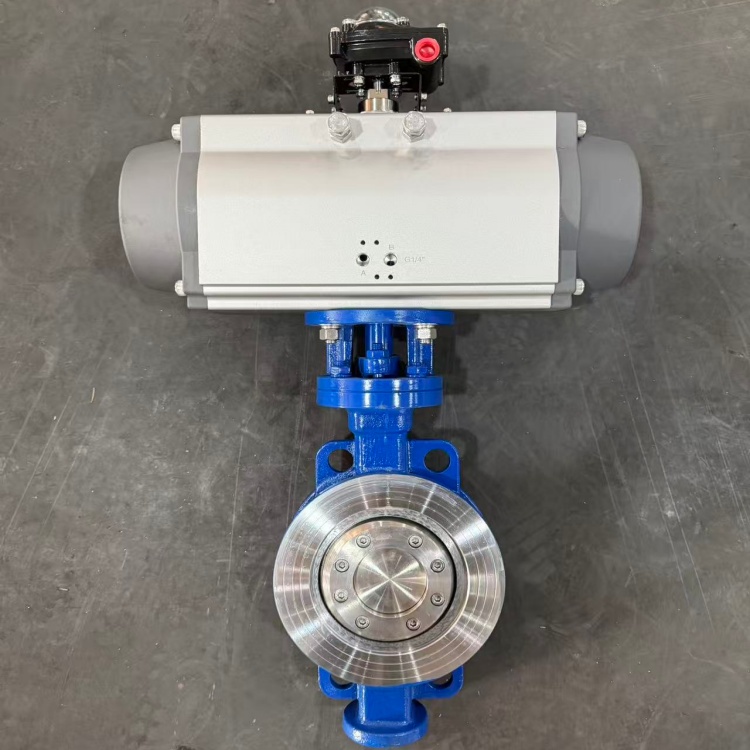

D673H-10C/P/RL 单作用气动防爆硬密封蝶阀
D673H-10C/P/RL 单作用气动防爆硬密封蝶阀
工作原理：
D673H气动对夹式硬密封蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而杜绝了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域，直至90开度。其正常调控比是一般蝶阀的2倍以上，调控比高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。
产品特点：
1 、体积、重量轻、具有优良的切断性能。
2 、蝶板密封面设计成相对蝶板轴心为一斜截圆锥面，使得蝶板密封面与阀座密封面有一定的接触角，这个接触角均匀地围绕其圆周面相等于一个细长的楔形，并且蝶板圆周纵向处的密封线呈一准椭圆形曲线，两者同时起着密封的补偿作用。
3 、蝶板密封面在关闭状态下，受力均匀，承压能力高；蝶板在开启过程中，密封面各点同时完成脱离阀座密封面的动作，无挤卡现象，基本无摩擦，开启力矩极。因此，成本低，密封性能好，寿命长。
4 、各种密封结构供选择，保证使用寿命及可靠性。蝶阀密封圈有整体式软密封（PTFE，C-TFE，G-TFE ）、硬化金属片式、整体式＋硬质合金，适用于各种工况。
5 、能实现双向密封功能，既可以调节，又具有切断功能。
6 、执行机构低摩擦力、工作效率高、推力、安全性好。
7 、执行机构灵巧型、组合型（手动机构）的设计，可保证各方向的随意安装以及灵活控制。
8 、简捷醒目、可靠一体化的行程指示及限位开关和电磁阀的组合安装、无外接管路、减少泄漏点。
9、多种执行机构形式供选择、满足不同用户要求。
10 、装配维修方便，具有*的性能价格比。
主要零部件材料；
| 零件名称
|
零件材料
|
|
阀体
|
碳钢、不锈钢、铬钢、合金钢
|
|
蝶板
|
碳钢、不锈钢、铬钢、合金钢
|
|
密封圈
|
316不锈钢+柔性石墨、聚四
|
|
阀杆
|
45#、2Cr13、不锈钢、铬钼钢
|
|
填料
|
柔性石墨、聚四
|
|
备注 ：铸钢：WCB，合金钢：WC6、WC9,铬钼钢，不锈钢：CF8、CF8M、CF3、CF3M
| |
