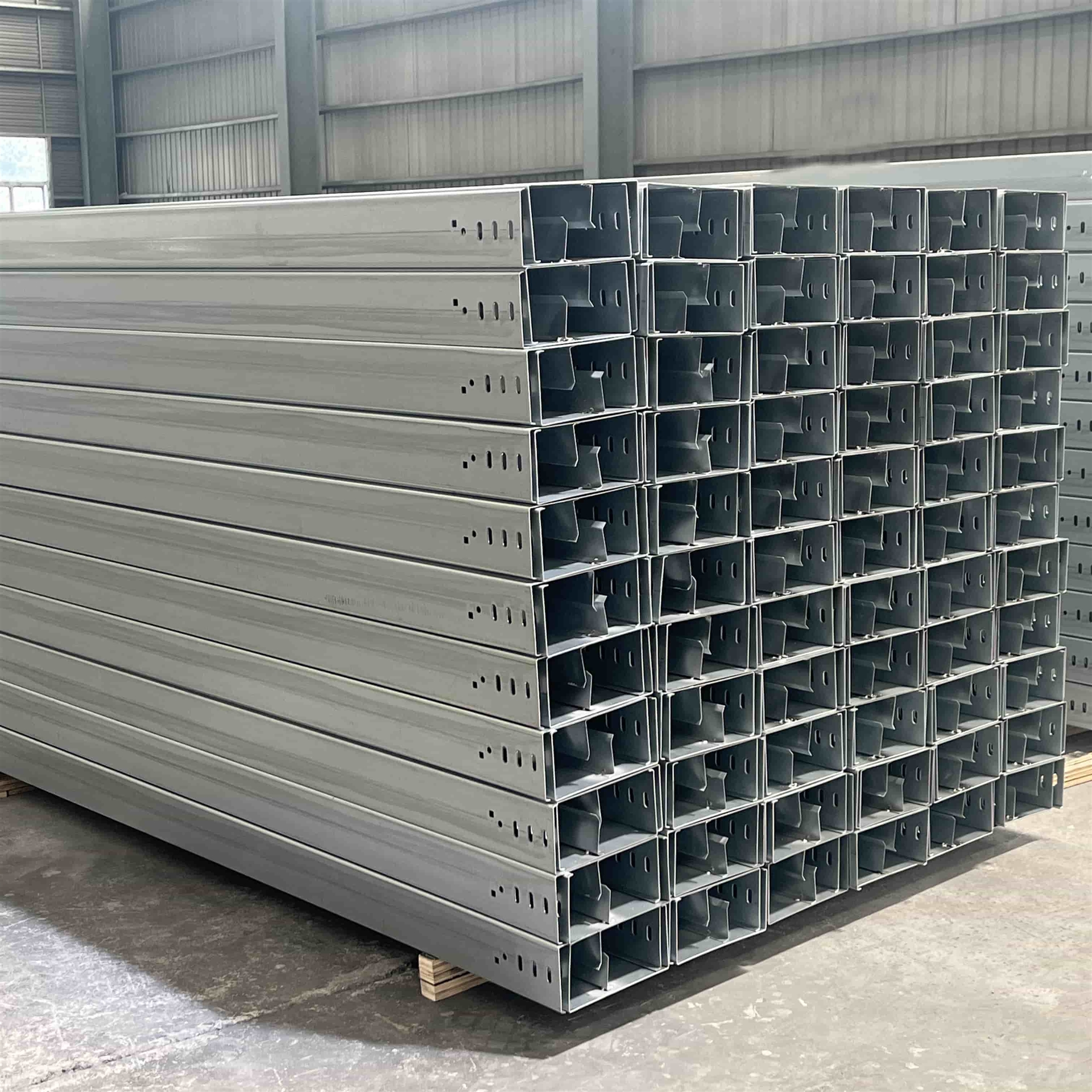

钢制电缆桥架 强弱电布线支撑 防腐耐用规格齐全

 电缆桥架是一种用于支撑和保护电缆的结构性系统，主要解决电力、通信线路在建筑物或工业设施中的敷设与管理问题。它适用于发电厂、变电站、工厂车间、高层建筑等典型工况，能够有效隔离电磁干扰，防止电缆受到机械损伤和环境腐蚀。作为电气安装工程中的关键组件，电缆桥架不仅提供了规范的走线路径，还便于后期的维护与扩容，确保电力传输的安全性与稳定性，是现代电气布线不可或缺的基础设施。

 该类产品通常采用优质冷轧钢板、热镀锌板、不锈钢或铝合金材料制造，表面经过静电喷塑、热浸锌或防火涂料处理，具备优异的防腐、防火及抗老化性能。常见执行标准包括JB/T 10216-2013《电控配电用电缆桥架》及GB/T 23639-2017《耐腐蚀钢制电缆桥架技术条件》。结构形式涵盖梯级式、托盘式、槽式及组合式，宽度规格从50mm至1200mm不等，高度通常在25mm至200mm之间，板材厚度依据宽度不同多在0.8mm至2.5mm区间，满足各类荷载要求。

 在选型时，需根据敷设环境、电缆类型及荷载等级进行选择。强电与弱电电缆应分层敷设或采用屏蔽型电缆桥架以避免干扰；腐蚀性环境如化工厂、海边建议选用热浸锌或不锈钢材质；防火要求高的场所如地铁、隧道应选用防火电缆桥架。梯级式散热好但无防护，适合大直径动力电缆；槽式密封性好，适合计算机电缆或敏感信号线。区别于普通线管，电缆桥架更适合多根电缆集中敷设且需频繁检修的场景，安装灵活性更高。

 安装时需确保支架间距符合规范，一般水平敷设间距为1.5m-3m，垂直敷设不超过2m，并保持横平竖直，连接板螺栓紧固且螺母位于桥架外侧。接地跨接线必须可靠连接，保证电气连续性。日常维护中应定期检查支架是否松动、表面涂层是否剥落，清理积尘以防散热不良。常见故障包括局部锈蚀、变形或接地不良，发现后应及时修补防腐层或更换受损段，避免影响整体结构强度及电气安全，延长电缆桥架的使用寿命。
