不锈钢复合板没有那么神秘，工艺流程原来是这样的

　　不锈钢复合板没有那么神秘，工艺流程原来是这样的

　　不锈钢复合板的生产工艺流程涉及将不锈钢（覆层）与普通碳钢或低合金钢（基层）通过物理或化学方法结合，形成兼具耐腐蚀性与结构强度的复合材料。以下是主要工艺流程及关键步骤：

　　一、生产工艺流程

　　1. 材料准备

　　基层材料：通常选用碳钢（如Q235B）或低合金钢（如16Mn），需确保强度与韧性。

　　-覆层材料：选择不锈钢（如304、316L、2205双相钢），厚度通常为总厚度的10%-20%。

　　- 表面处理：

　　- 通过喷砂、酸洗或机械打磨去除氧化层及油污，确保结合面清洁。

　　- 部分工艺需在结合面预涂过渡层（如镍层）以提高结合强度。

　　2. 复合工艺

　　根据不同需求选择以下方法之一或组合：

　　- (1) 爆炸复合法

　　- 原理：利用爆炸产生的高压冲击波，使不锈钢与基材高速碰撞并结合。

　　- 步骤：

　　1. 基层与覆层叠放，中间预留间隙。

　　2. 铺设并引爆，冲击波使覆层高速撞击基层，界面发生塑性变形形成冶金结合。

　　- 特点：适合厚板（≥8mm）及异形件，结合强度高，但环保及安全要求严格。

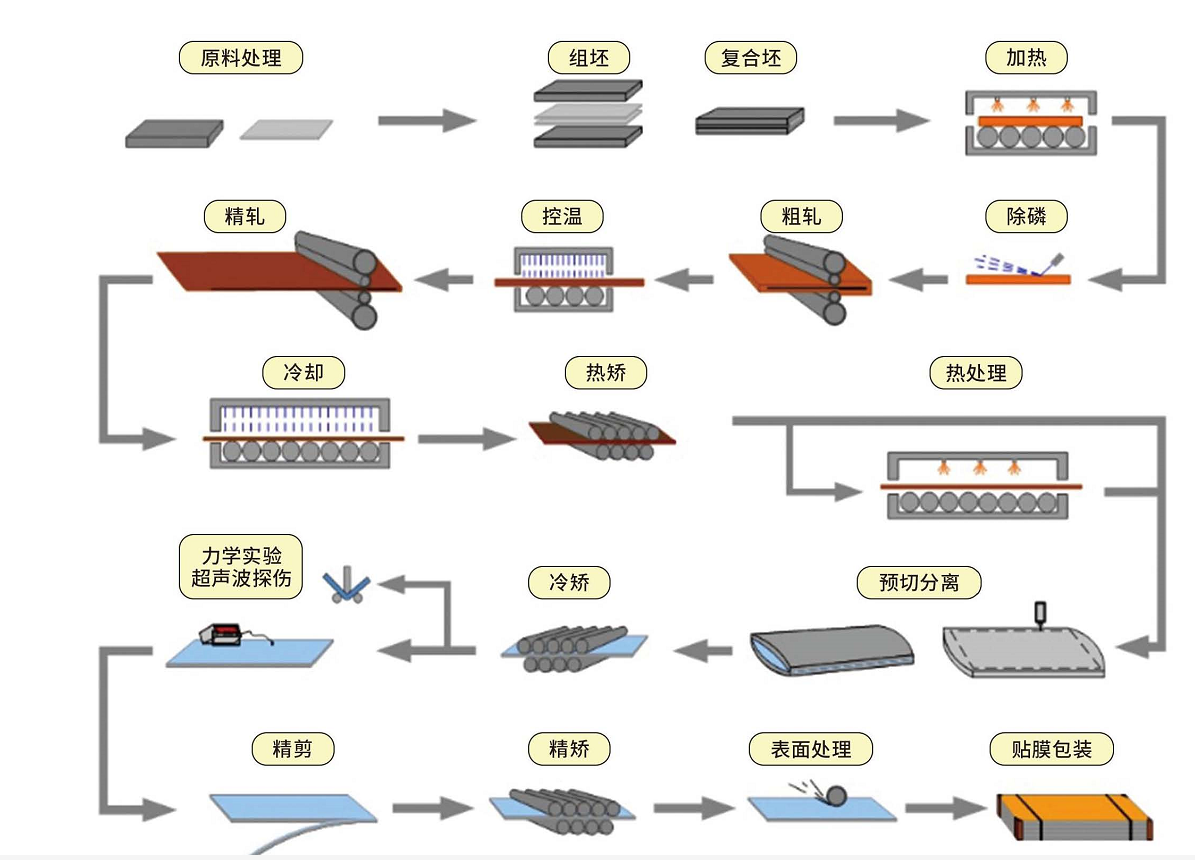

　　- (2) 热轧复合法

　　- 原理：高温下通过轧制压力使两层金属扩散结合。

　　- 步骤：

　　1. 基层与覆层表面处理并叠合，四周焊接密封（或抽真空）。

　　2. 加热至1200-1250℃，保温后热轧，使界面原子扩散。

　　3. 轧后快速冷却（如水冷）防止晶粒粗化。

　　- 特点：适合大批量生产，效率高，但设备投资大。

　　(3) 爆炸+轧制复合法

　　- 先通过爆炸法初步结合，再热轧改善界面性能并调整厚度，综合两者优势。

　　3. 热处理

　　- 目的：消除残余应力，优化界面结合及力学性能。

　　- 工艺：根据材料选择退火、正火或淬火，如奥氏体不锈钢需控制温度避免晶间腐蚀。

　　4. 后续加工

　　- 切割：等离子切割或水刀切割，避免热影响区开裂。

　　- 矫平：通过辊式矫直机或压力机消除轧制变形。

　　- 边缘处理：铣边或倒角，确保焊接准备。

　　5. 质量检测**

　　- **结合强度测试**：

　　- 剪切试验（ASTM A264）、剥离试验。

　　- 超声波检测（UT）检查界面未结合区域。

　　- **性能检验**：

　　- 化学成分分析（光谱仪）。

　　- 力学性能测试（拉伸、弯曲、冲击试验）。

　　- 晶间腐蚀试验（如ASTM A262）。

　　---

　　### **二、工艺选择建议**

　　- **厚板/小批量**：优先爆炸法，灵活性高。

　　- **薄板/大规模**：选择热轧法，成本更低。

　　- **高精度需求**：爆炸+轧制组合工艺，兼顾强度与尺寸控制。

　　*三、应用领域

　　- **化工设备**：耐腐蚀反应釜、储罐。

　　- **海洋工程**：海水淡化装置、船体结构。

　　- **能源行业**：核电压力容器、烟气脱硫系统。

　　通过合理选择工艺参数及严格质量控制，不锈钢复合板可在保证性能的同时显著降低材料成本。
