| 可选功能 |
带485通讯功能（97/07） |
电压线路功耗 |
≤1W/8VA |
| 产品规格5 |
15-60A |
产品规格2 |
10-40A |
| 起动电流 |
<0.004Ib |
相对湿度 |
年平均≤75%, |
| 电流线路功耗 |
≤1VA |
接入方式 |
直接接入 |
| 通信状态下电压线路功耗 |
≤3W/12VA |
产品功能 |
总有功电能计量功能 |
| 工作电源电压 |
0.9Un～1.1Un |
频率 |
50HZ |
| 安装高度 |
1.8m左右 |
规定的温度 |
-25℃～+60℃ |
| 产品规格3 |
30-100A |
|
1、概述

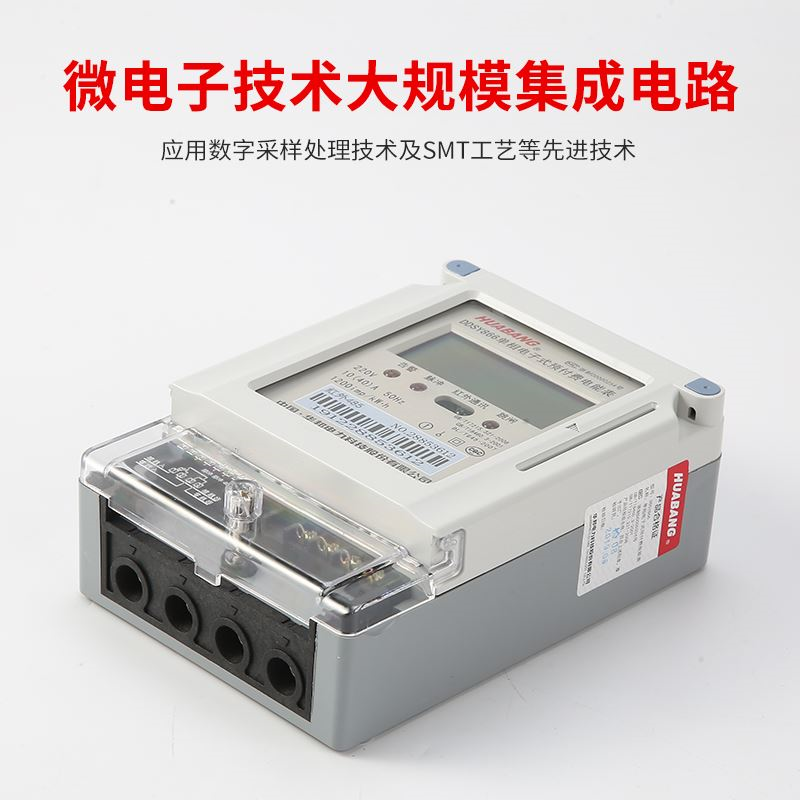

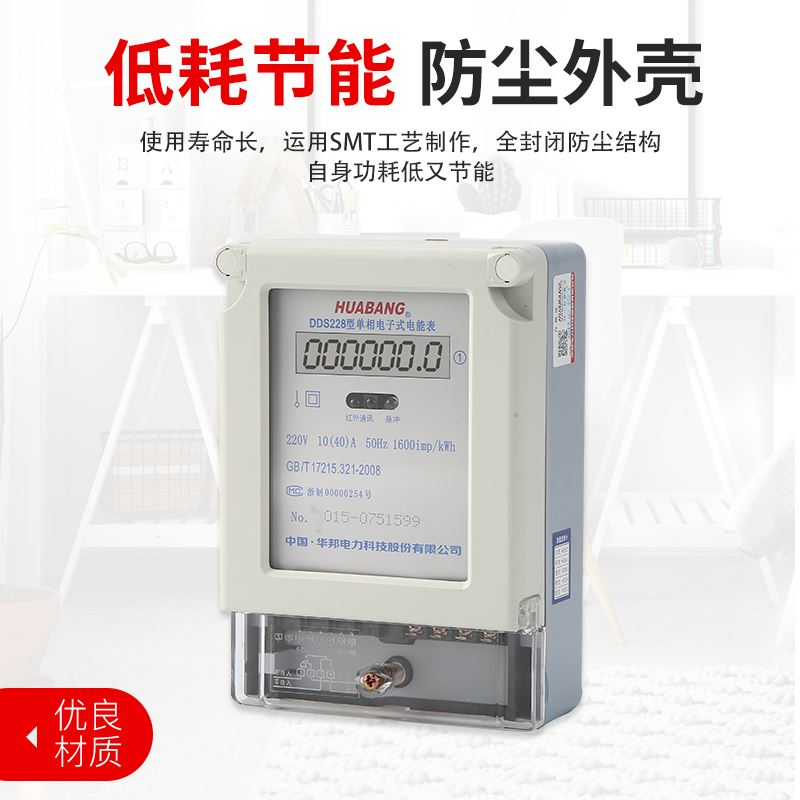

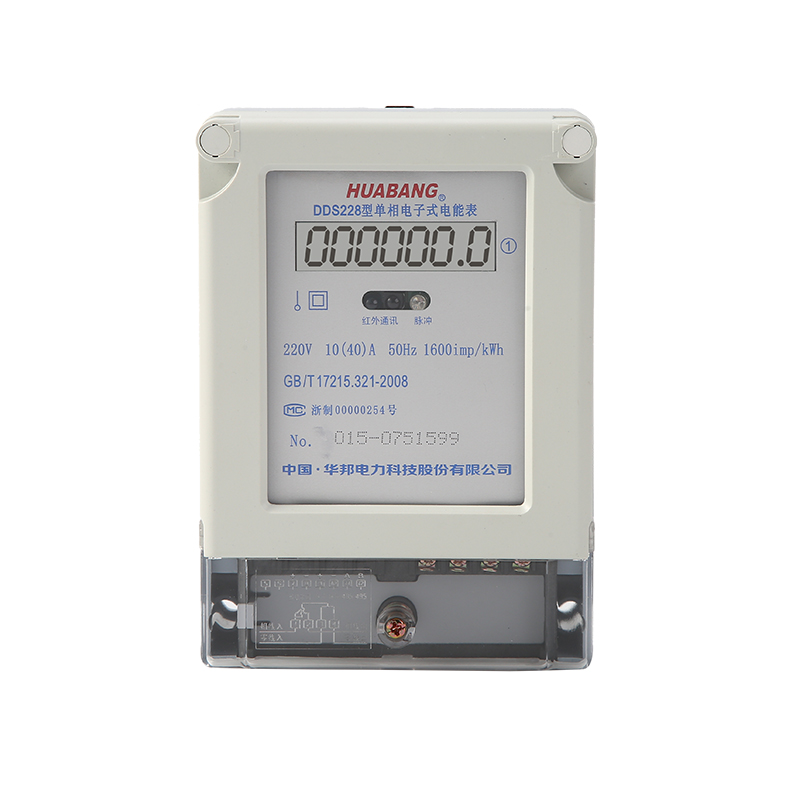

DDS228型单相电子式电能表(以下简称”仪表”)是用来测量参比频率为50Hz单相有功电能的电能表。本仪表采用国际先进的低功耗大规模集成电路技术及SMT工艺制造的产品，具有测量精度高、稳定性好、可靠性高、显示直观、过载能力强等显著优点。关键元器件选用靠谱的长寿命器件，提高了产品的可靠性和使用寿命，数据显示采用液晶LCD，显示直观，同时具有红外通讯，方便用户对电能数据的管理。本仪表符合GB/T 17215.321-2008标准，通讯支持DL/T 645-1997/2007、ModBus协议。
2、
如下图所示，本仪表主要计量用户消耗的电能，通过电流、电压采样;经过A/D转换送到乘***相乘，乘积后信号再经过D/F转换器转换，分频电路输出的脉冲送入单片机CPU进行数据处理和计量，单片机CPU通过液晶进行电能数据的显示，通过485跟红外接口实现电能数据的抄读。
3、型号和规格
| 型 号 | 准确度等 级 | 参比电压 Un | 电流规格 | 接入 方式 | 仪表常数imp/kWh | 接线方式 |
| DDS228 | 1级或 2级 | 220V | 1.5(6)A | 互感式 | 见标牌，以实际为准。 | 见接线图 |
| 2.5(10) A | 直接式 | |||||
| 5(20) A | 直接式 | |||||
| 10(40) A | 直接式 | |||||
| 10(60) A | 直接式 | |||||
| 注：特殊规格可以定制。 | ||||||
4、主要技术参数
4. 1、基本误差
4. 2、起动电流(功率因数COSΦ =1. 0) : 级)、级)。
4. 3、潜动:电压线路加115%Un，当电流回路无电流时，电能表输出的脉冲不多于1个。
4. 4、功耗:电压线路功耗≤1W/8VA，电流线路功耗≤1 VA;通信状态下电压线路功耗≤3W/12VA。
4. 5、工作电源电压:0. 9Un～1. 1Un,
4. 6、规定的温度:-25℃～+60℃;极限工作温度:-40℃～+70℃， 相对湿度:年平均≤75%,
5、主要功能
5. 1、总有功电能计量功能。
5. 2、液晶显示6位整数加2位小数用电量。
5. 3、校验脉冲输出.
5. 4、支持红外通讯和485通讯(可选)。
5. 5、通讯波特率固定为1200BPS(97/07);9600(ModBus)。
5. 6、支持远程拉合闸功能(可选)。
6、外形图及安装说明（仅供参考，以实际为准）
6.1、外形图
6.2、接线图(仅供参考)
按照端钮盒盖反面正确接线，接线图:
6.3、本产品为固态静止式仪表，内部无用户可调整的部件，使用中毋需打开外壳。
6.4、仪表在出厂前经检验合格并加铅封。用户安装使用前，要检查合格标志以及铅封完好的前提下方可安装使用，对无铅封或贮存期过久的仪表，应请有关部门重新检验，合格的方可安装使用。
6. 5、仪表应安装在室内通风干燥的地方，用三个螺钉固定，安装时在底板上先钻好孔，底座应固定在坚固、耐火、不震动的物体上，安装高度为1.8m左右，确保安装使用***，在有污秽或可能损坏仪表的场所，仪表应用保护拒保护。仪表应按接线图正确接线，接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良发热而引起烧毁。
6. 6、仪表按上述正确接线通电后即进入正常运行状态。
6. 7、仪表在使用中如发现有异常现象，不能私自拆卸，应请有资格的***人员进行处理。
7、运输和储存
7. 1、仪表必须在原包装条件下进行运输和贮存。仪表应尽可能安装在室内，室外安装时必须采用专用的仪表箱保护。贮存的环境中不得有腐蚀性气体存在，存放高度不得超过五层。
7. 2、仪表在运输和拆封时不应受到剧烈冲击，并且根据JB/T9329-1999《仪器仪表运输、运输贮存基本环境条件及试验方法》规定运输、储存。
质保24个月
