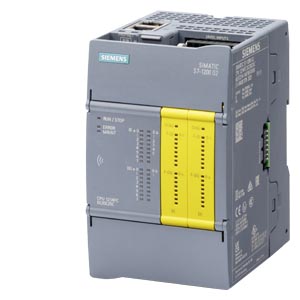

　　6ES7214-1AF50-0XB0 西门子SIMATIC S7-1200 G2： 故障安全，结构紧凑 CPU 1214FC DC/DC/DC； 电源：直流 20.4-28.8V DC； 机载 I/O： 14x DI 24V DC；10x DO 24V DC； 存储器：程序 300 KB 数据：750 KB，掉电保持：20 KB

　　上海启水科技代理销售西门子工控PLC 控制器卡件 触摸屏 变频器 DP电缆 电源 软件 工控机 交换机 低压伺服 仪表 楼宇自控等系列产品 欢迎来电联系我们咨询采购

　　产品效果图：

　　安装和移除扩展模块

　　安装和拆卸 CM 或 SM

　　您可以将 CM 连接到 CPU 或另一个 CM。在安装任何 SM 之前，请先连接所有 CM。可将 SM 连接到 CPU、CM 或 SM。

　　在安装或拆卸任何电气设备之前，请确保已关闭相应设备的电源。同时，还要确保已关闭所有相关设备的电源。

　　警告

　　已上电 S7-1200 G2 设备的安装和拆卸

　　安装或拆卸已上电的 S7-1200 G2 或相关设备可能会导致电击或设备意外运行。

　　务必遵守相应的安全预防措施，确保在尝试安装或拆卸 S7-1200 G2 CPU 或相关设备前断开 S7-1200 G2 的电源。

　　如果在安装或拆卸过程中没有断开 S7-1200 G2 或相关设备的所有电源，则可能会由于电击或设备意外运行而导致人员死亡、重伤和/或财产损失。

　　安装 CM 或 SM

　　要安装 CM 或 SM，请按照以下步骤操作：

　　确保 CPU 和所有 S7-1200 G2 设备都已断电。

　　卸下 CPU 或模块右侧的总线盖：将螺丝刀插入总线盖上方的槽口，轻轻撬动以松开并取下盖子。收好盖以备再次使用。

　　①总线盖

　　如果您要将模块安装在 DIN 导轨上，请先扩展下部的 DIN 导轨夹，将模块挂在导轨顶部，然后旋转模块向下固定到位。

　　将模块的总线连接器和柱脚与 CPU 或模块的孔对齐，然后牢牢按压组件，直到柱脚卡入到位。

　　如果采用 DIN 导轨安装，请推入下部 DIN 导轨夹以固定模块。如果是面板安装，请将模块用螺丝拧到面板上。

　　移除 CM 或 SM

　　要删除 CM 或 SM，请按照以下步骤操作：

　　确保 CPU 和所有 S7-1200 G2 设备都已断电。

　　移除模块上的 I/O 连接器和所有接线及电缆。

　　如果模块安装在 DIN 导轨上，请使用 M3 螺丝刀扩展模块上的下部 DIN 导轨夹。如果模块是面板安装的，请卸下上下 DIN 导轨夹上的安装螺钉，以将其从面板上松开。

　　注：在某些情况下，可能需要松开安装在左侧或右侧的其他设备，以便腾出空间来断开您想要移除的设备。

　　使用下列方法之一将模块与 CPU 或模块分离：

　　? 握住单元并将其拉开。

　　? 将 M3 螺丝刀插入门下方的预留槽中，然后撬开设备。

　　①螺丝刀插槽

　　从 DIN 导轨或面板上移除模块；如果是从 DIN 导轨上移除模块，请将其向上旋转并从导轨上取下。

　　按下要移除模块上的 DIN 导轨夹，以保护它们不受损坏。

　　6ES7214-1AF50-0XB0西门子控制器卡件 销售 报价 代理

　　绝缘准则

　　S7-1200 G2 交流电源和 I/O 与交流电路的边界可以在交流线路电压与低压电路之间实现安全隔离。根据各种适用的标准，这些边界包括双重或加强绝缘，或者基本绝缘加辅助绝缘。跨过这些边界的组件（例如，光耦合器、电容器、变压器和继电器）已通过安全隔离认证。仅采用交流线路电压的电路才与其他电路实现安全隔离。24 V DC 电路间的隔离边界仅起一定作用，不应依赖于这些边界提供安全性。

　　根据 EN 61131-2，集成有交流电源的 S7-1200 G2 的传感器电源输出、通信电路和内部逻辑电路属于 SELV（安全电压）电路。

　　为了确保安全操作，为以下项目供电时，必须使用符合 SELV/PELV、2 类、限电压或限功率要求的认证电源：

　　通信端口

　　模拟电路

　　24 V DC 标称电源

　　数字量 I/O 电路

　　warning

　　警告

　　使用非隔离或单层绝缘电源存在触电风险

　　使用非隔离或单层绝缘电源可能会导致通常可以安全触摸的电路（如通信电路和低压传感器线路）带有危险的电压。

　　请勿使用非隔离或单层绝缘电源从交流线路为低压电路供电。

　　只应当使用合格的高压转低压整流器作为可安全接触的限压电路的供电电源。

　　使用非隔离或单层绝缘电源可能导致意外电击，从而造成人员死亡、重伤和/或财产损失。

　　6ES7214-1AF50-0XB0西门子控制器卡件 销售 报价 代理

　　接线指南

　　规划 S7-1200 G2 的接线时，应提供一个可同时切断 S7-1200 G2 CPU 电源、所有输入电路和所有输出电路电力供应的隔离开关。请提供过流保护（例如，熔断器或断路器）以限制电源线中的故障电流。考虑在各输出电路中安装熔断器或其他电流限制器提供额外保护。

　　为所有可能遭雷电冲击的线路安装合适的浪涌抑制设备。

　　避免将低压信号线和通信电缆铺设在具有交流线和高能量快速开关直流线的槽中。始终成对布线，中性线或公共线与火线或信号线成对。

　　使用尽可能短的电线并确保线径适合承载所需电流。使用适当尺寸的铜质终端套管将电线终端连接到连接器。

　　使用额定温度比 S7-1200 G2 周围的环境温度高 45 °C 的电线和电缆。使用特定的电路额定值和安装环境来确定需要哪些其他类型的接线和材料。

　　为了减少电噪声，请使用屏蔽线。

　　除了使用屏蔽线外，还可以采取以下措施进一步降低电气噪声：

　　将电缆屏蔽层的两端接地。

　　围绕屏蔽层使用夹子或铜带来提供较大的接地点连接表面，将其他电缆屏蔽层接地。

　　在给通过外部电源供电的输入电路接线时，应在电路中安装过流保护装置。由 S7-1200 G2 的 24 V DC 传感器电源供电的电路不需要外部保护，因为该传感器电源的电流已经受到限制。

　　所有 S7-1200 G2 模块都有供用户接线的可拆卸连接器。要防止连接器松动，请确保连接器妥善固定，锁定到位并且导线被牢固地安装到连接器中。

　　为了有利于防止安装中出现意外的电流，S7-1200 G2 在某些点提供绝缘边界。规划系统布线时，请考虑这些隔离边界。有关所提供的绝缘程度和绝缘边界位置的信息，请参见技术规范。采用交流线路电压的电路与其他电路实现安全隔离。24 V DC 电路间的隔离边界仅起一定作用，不依赖于这些边界提供安全性。

　　下表总结了 S7-1200 G2 CPU、CM、SM 和 SB 的接线规则。

　　列表: S7-1200 G2 CPU、CM、SM 和 SB 的接线规则

　　适用的接线规则...

　　CPU、CM 和 SM 连接器

　　SB 连接器

　　连接技术

　　推入

　　推入

　　软绞线的可连接导线横截面

　　0.2 mm2 到 1.5 mm2（24 AWG 到 16 AWG）

　　0.2 mm2 到 0.8 mm2（24 AWG 到 18 AWG）

　　每个连接的导线数

　　1 根导线或 2 根导线组合在双层铜质终端套管中，总横截面积可为 1.5 mm2

　　1 根或 2 根导线的组合，总横截面积可为 0.8 mm2

　　剥线长度（使用铜质终端套管以确保电气连接安全）

　　9 到 10 mm

　　7 mm

　　提示

　　在标准铜导线上使用铜质终端套管可降低散丝导致短路的风险。长度超过建议剥线长度的端头必须包括一个绝缘环以避免因导线侧向移动而导致的短路。裸导线的横截面积限制也适用于端头。
